Знак E21 Пункт (место) сбора — фотолюминесцентный. ГОСТ 12.4.026-2015
Фотолюминесцентный знак E21 «Пункт (место) сбора» предназначен для обозначения заранее предусмотренного места сбора людей при пожаре, аварии или другой чрезвычайной ситуации. Выполнен на самоклеящейся фотолюминесцентной плёнке. Доступен в размерах 150×150, 200×200 и 250×250 мм. Цветографическое изображение соответствует ГОСТ 12.4.026-2015.
Знак E21 «Пункт (место) сбора»: назначение
Знак E21 используют для обозначения места, в котором люди должны собраться после эвакуации. Такая точка предусматривается заранее и позволяет организовать сбор эвакуированных после выхода из опасной зоны.

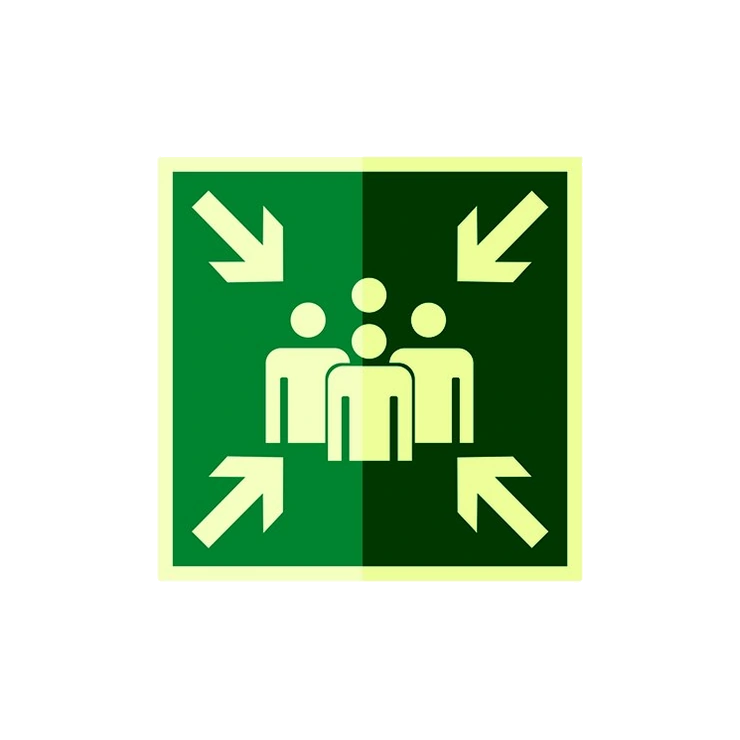

Официальное смысловое значение знака E21 по ГОСТ 12.4.026-2015 — «Пункт (место) сбора». На пиктограмме изображены четыре стрелки, направленные к центру, и группа людей на зелёном фоне.
Сам знак E21 обозначает непосредственно место сбора. Если необходимо показать людям, в каком направлении двигаться к месту сбора, E21 применяют совместно с направляющей стрелкой E02-01 или E02-02.
Фотолюминесцентное исполнение используется в составе фотолюминесцентных эвакуационных систем (ФЭС). Материал накапливает свет при обычном освещении и сохраняет видимое послесвечение после его отключения. Для работы знака не требуется подключение к электросети или резервному источнику питания.
Знак выпускается в трёх размерах:
- 150×150 мм;
- 200×200 мм;
- 250×250 мм.
Все варианты изготовлены на фотолюминесцентной плёнке с самоклеящейся основой.
Фотолюминесцентный знак E21: характеристики и исполнение
Знак изготовлен из фотолюминесцентной самоклеящейся плёнки. Материал накапливает световую энергию при освещении и после отключения света обеспечивает послесвечение без электрического питания.
Фотолюминесцентные знаки могут применяться как элементы ФЭС. Требования к фотолюминесцентным эвакуационным системам и материалам для их изготовления установлены ГОСТ 34428-2018.
Основные характеристики:
- Тип знака: эвакуационный E21 «Пункт (место) сбора»;
- Материал: фотолюминесцентная самоклеящаяся плёнка;
- Размеры: 150×150, 200×200 и 250×250 мм;
- Фон: зелёный;
- Исполнение: плоскостное;
- Свечение: послесвечение после отключения освещения;
- Источник питания: не требуется;
- Крепление: самоклеящаяся основа;
- Цветографическое изображение: по ГОСТ 12.4.026-2015;
- ФЭС: требования к фотолюминесцентным элементам устанавливает ГОСТ 34428-2018.
Самоклеящуюся плёнку рекомендуется устанавливать на гладкие подготовленные поверхности — металл, пластик, стекло и другие основания с хорошей адгезией.
Для монтажа на бетон, кирпич, шероховатые или пористые поверхности лучше предварительно использовать жёсткое основание или другой предусмотренный проектом способ крепления.
Как выбрать размер знака E21
Размер знака выбирают с учётом расстояния, с которого он должен быть хорошо виден и распознаваться.
Для фотолюминесцентных знаков требования к размеру выше, чем для обычных нормально освещённых знаков. Поэтому при выборе формата важно учитывать расстояние опознания.
Для представленных размеров можно ориентироваться следующим образом:
- 150×150 мм — для расстояния опознания примерно до 3–4 м;
- 200×200 мм — примерно до 5–6 м;
- 250×250 мм — примерно до 7–8 м.
Фактический размер следует выбирать с учётом освещённости, места установки, высоты размещения знака и условий конкретного объекта.
Если знак должен хорошо распознаваться с большего расстояния, рекомендуется использовать увеличенный формат.
Часто задаваемые вопросы
E21 — эвакуационный знак безопасности «Пункт (место) сбора». Он обозначает заранее предусмотренное место сбора людей в случае пожара, аварии или другой чрезвычайной ситуации.
Самостоятельно знак E21 обозначает именно место сбора, а не направление движения.
Если необходимо показать направление, E21 используют в комбинации с направляющей стрелкой E02-01 или E02-02. Такая комбинация позволяет указать маршрут к пункту сбора.
Не во всех случаях сам знак E21 обязан быть фотолюминесцентным только в силу требований ГОСТ 12.4.026-2015.
Если знак является элементом предусмотренной на объекте фотолюминесцентной эвакуационной системы (ФЭС), он выполняется в соответствующем фотолюминесцентном исполнении. Требования к ФЭС устанавливает ГОСТ 34428-2018.
E21 «Пункт (место) сбора» предназначен для обозначения общего места сбора людей.
Отдельный знак «Пункт (место) сбора для инвалидов» обозначает место сбора, доступное для инвалидов. Требования к такому обозначению установлены ГОСТ Р 51671-2020.
Это разные знаки и они выполняют разные функции.
Единого количества знаков E21 для всех объектов нет. Количество и места установки определяются расположением предусмотренных пунктов сбора, конфигурацией территории и проектными решениями.
Непосредственно место сбора обозначают знаком E21. Если к нему необходимо дополнительно показать направление движения, по маршруту устанавливают комбинированные указатели со знаком E21 и направляющей стрелкой.
Размер зависит прежде всего от расстояния опознания.
Для фотолюминесцентного исполнения ориентировочно:
- 150×150 мм — до 3–4 м;
- 200×200 мм — до 5–6 м;
- 250×250 мм — до 7–8 м.
Для больших расстояний следует использовать знак большего размера.
Знак выполнен на самоклеящейся плёнке. Перед монтажом поверхность необходимо очистить от пыли, грязи и обезжирить.
Самоклеящееся исполнение оптимально для гладких поверхностей: металла, пластика, стекла и других ровных оснований.
Для кирпича, необработанного бетона и других пористых или неровных поверхностей рекомендуется использовать дополнительное жёсткое основание с подходящим способом крепления.
