Тактильные мнемосхемы по ГОСТ — изготовление и продажа

Изготавливаем тактильные мнемосхемы для входных групп, этажей, помещений, санузлов и прилегающих территорий — настенные и на стойке, из ПВХ, композита и оргстекла. Основа любой схемы — рельефно-графический план, тактильные подписи и дублирование шрифтом Брайля по ГОСТ Р 59601-2021 и ГОСТ Р 70734-2023.

Работа начинается с анализа плана, маршрутов движения и ключевых точек ориентирования. Затем формируем макет, согласовываем его с вами и изготавливаем готовое изделие — обычно за 5–10 рабочих дней в зависимости от сложности схемы.

Цена тактильной мнемосхемы зависит от размера, количества обозначений, материала и способа монтажа: настенные — от 7 000 ₽, на стойке — от 25 000 ₽. Чтобы купить тактильную мнемосхему под ваш объект, пришлите план этажа или территории — рассчитаем стоимость и подготовим макет.

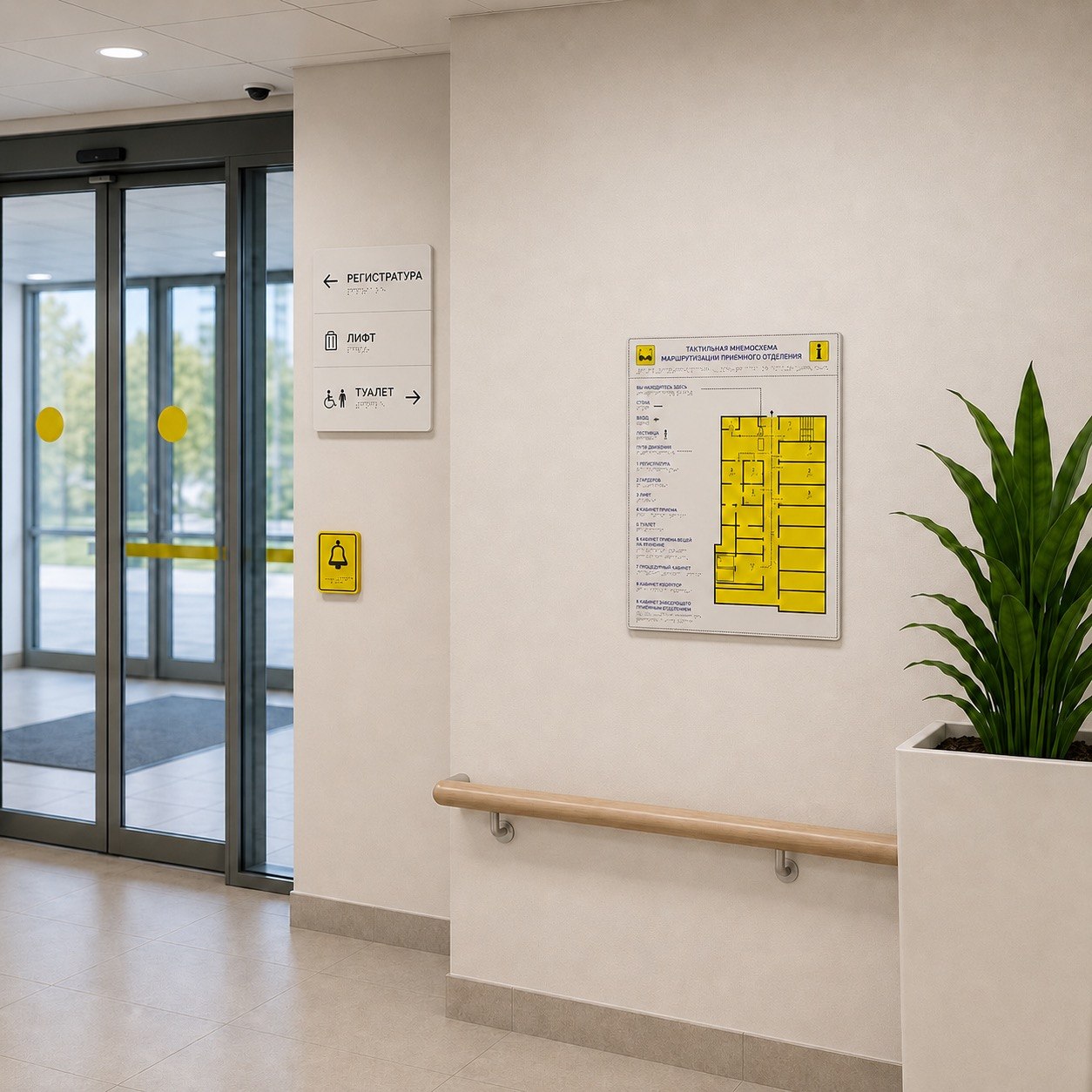

Тактильная мнемосхема на стене — самый распространённый вариант: панель крепится на дистанционных держателях рядом со входом или на этаже. Делаем из ПВХ, композита и оргстекла на дистанционных держателях; полноцветная схема помогает слабовидящим, рельеф и шрифт Брайля — незрячим.

Тактильная мнемосхема на стойке — отдельностоящая конструкция для холлов и входных групп, где нет подходящей стены. Бывает регулируемой (одна опора, угол наклона настраивается под рост и кресло-коляску) и нерегулируемой (две опоры, фиксированный угол, повышенная устойчивость).

Какой вид выбрать — зависит от потока людей, наличия свободной стены и сценария ориентирования. Поможем подобрать конструкцию, материал и цвет рамки под ваш интерьер.

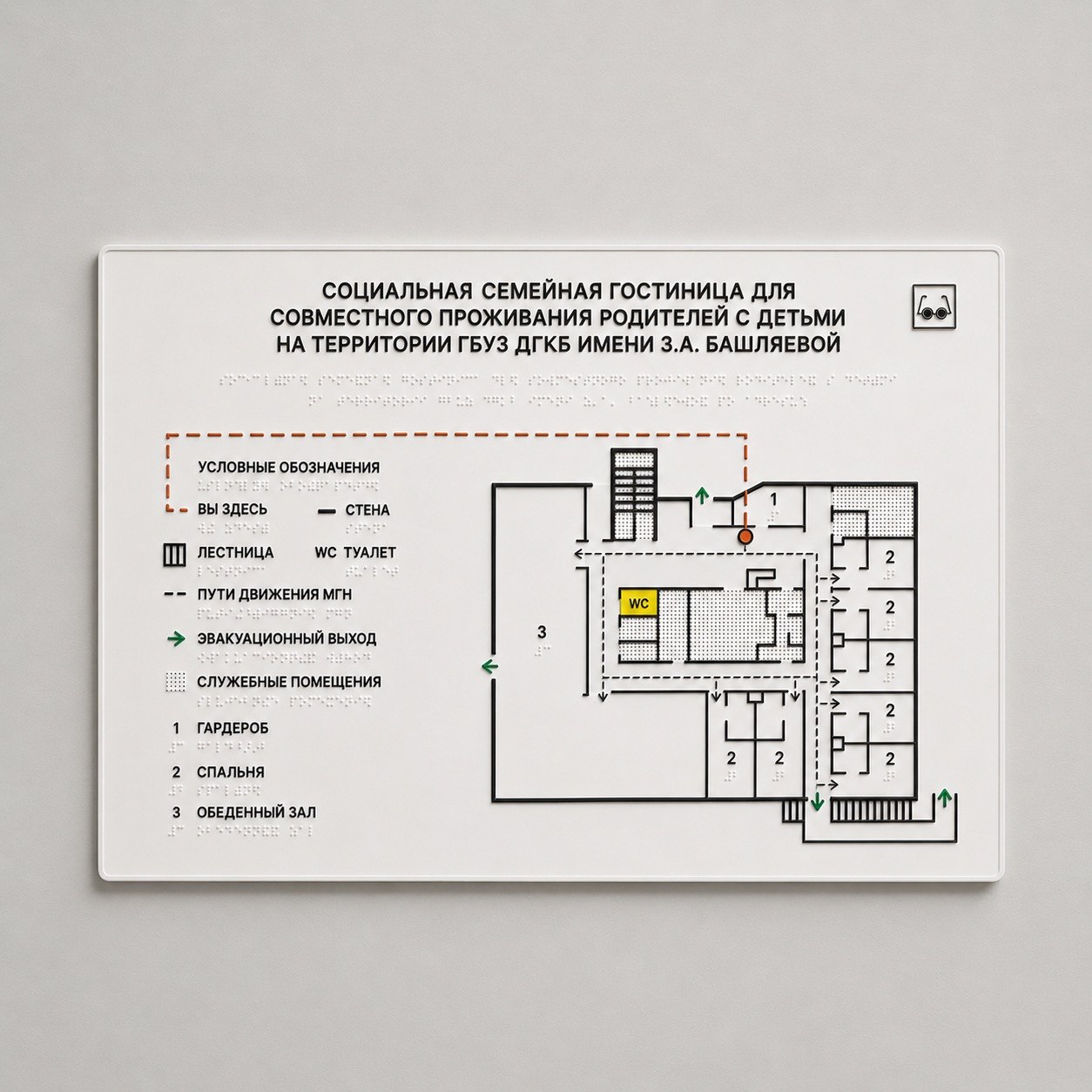

Стандартные размеры тактильной мнемосхемы — 400×500 мм и 500×600 мм. Под крупные планы и территории изготавливаем нестандартные размеры по запросу.

Цены на тактильные мнемосхемы:

• настенная из ПВХ — от 7 000 ₽;
• настенная из композита — от 8 000 ₽;
• настенная из оргстекла на дистанционных держателях — от 9 000 ₽;
• на стойке регулируемая — от 25 000 ₽;
• на стойке нерегулируемая — от 30 000 ₽.

Итоговая цена зависит от размера, количества обозначений на схеме, материала и способа монтажа. Пришлите план объекта — посчитаем точную стоимость и сроки.

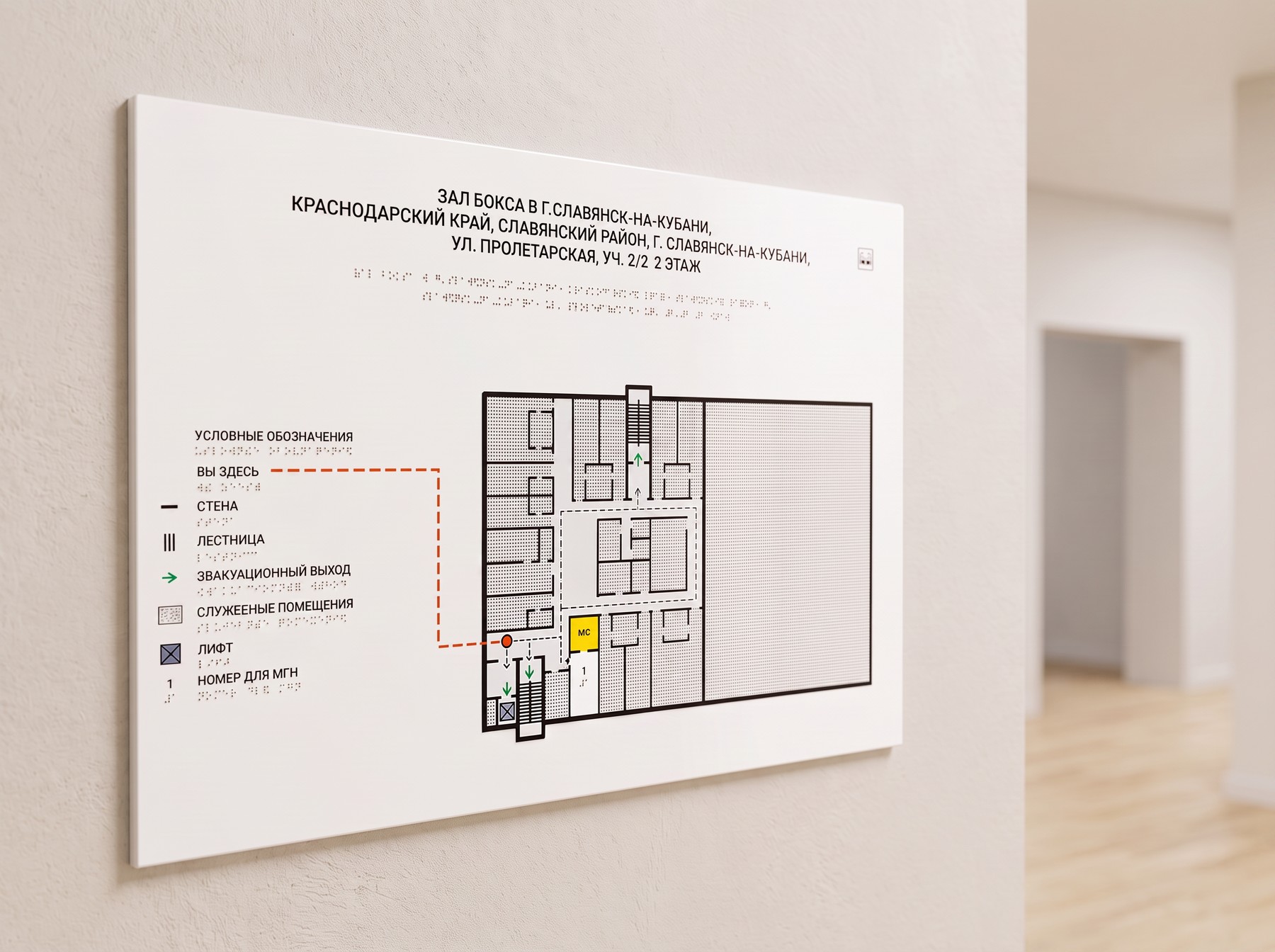

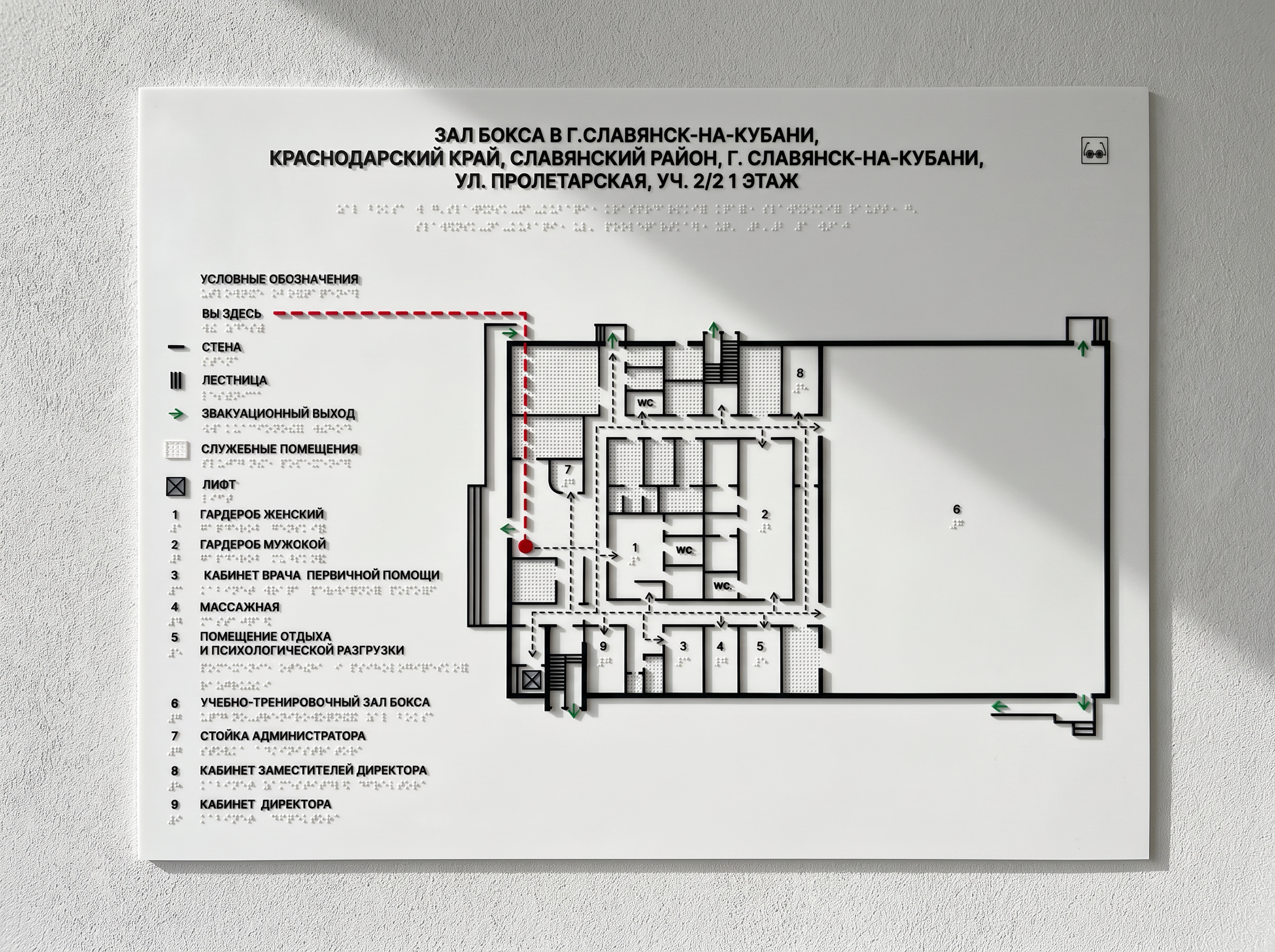

Тактильная мнемосхема должна передавать пользователю ключевую информацию о пространстве и маршрутах движения. На рельефной схеме отображаются основные помещения, коридоры, лестницы и другие ориентиры.

Обязательно обозначается точка «Вы здесь», которая показывает текущее положение пользователя. Также выделяются маршруты движения, ведущие к важным помещениям, выходам и зонам назначения.

Состав информации:

• наименование объекта
• знак доступности
• маркер текущего положения
• схема помещений и маршрутов движения
• пути эвакуации
• тактильные подписи рельефно-линейным шрифтом и шрифтом Брайля

Цвета помогают слабовидящим различать типы объектов; рельеф и шрифт Брайля остаются основой для незрячих.

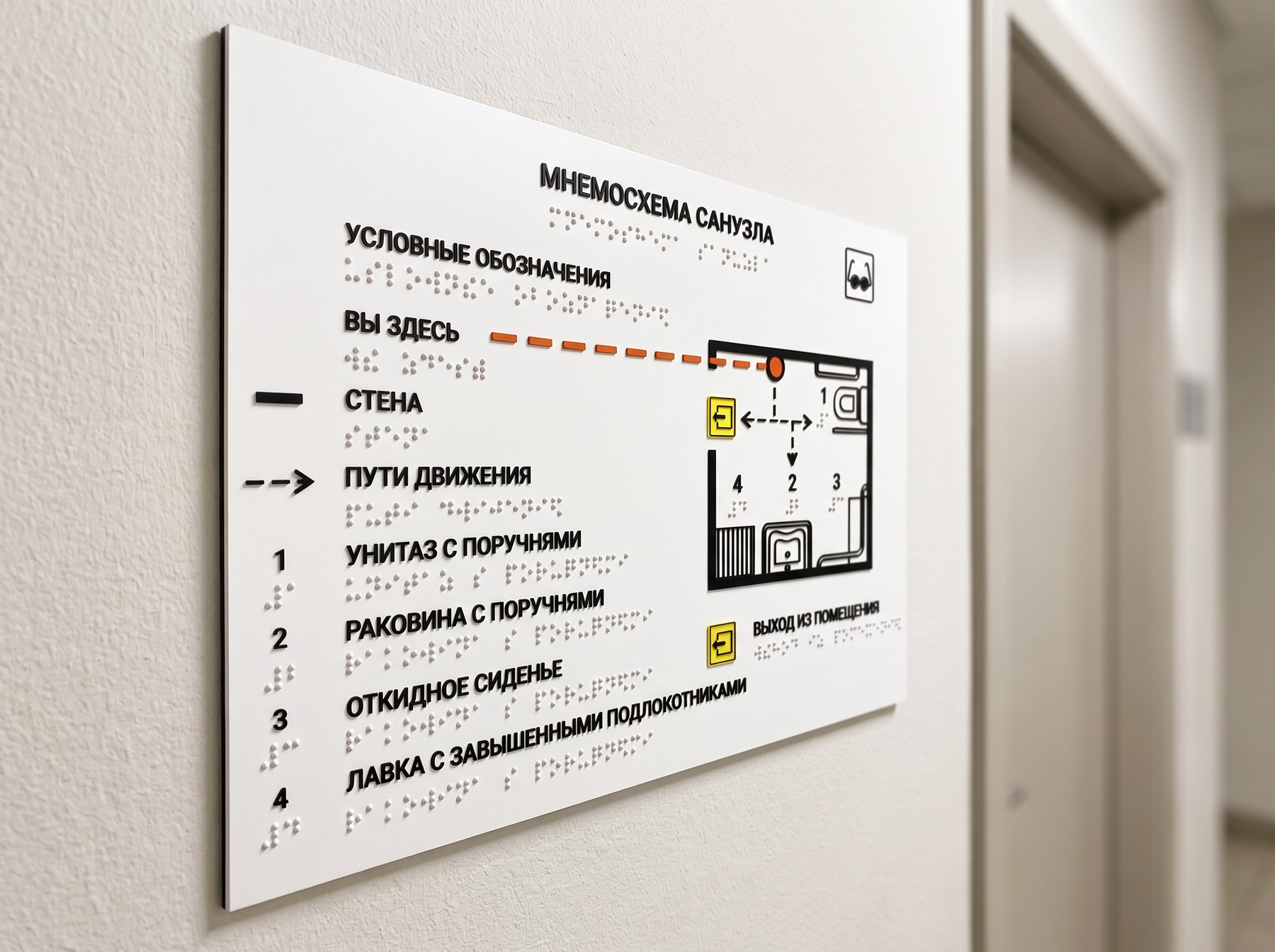

Тактильная мнемосхема показывает устройство объекта в удобной для восприятия форме: это может быть схема входной группы, этажа, отдельного помещения, санузла или прилегающей территории. Внутри здания на ней обозначают коридоры, лестницы, лифтовые зоны, кабинеты и санузлы с основными маршрутами движения.

Для наружных зон и крупных комплексов изготавливают тактильные мнемосхемы территории — с входами, корпусами, дорожками и ключевыми точками назначения. Здесь особенно важны читаемость схемы, устойчивость материалов и точное соответствие реальной планировке.

Тактильные мнемосхемы изготавливаются в соответствии с требованиями доступной среды и нормативными документами. Основные требования касаются читаемости рельефа, правильного расположения элементов, соответствия схемы реальному пространству и удобства тактильного восприятия.

Информационное поле должно быть достаточно крупным для восприятия на ощупь, но не перегруженным лишними элементами. Подписи выполняются рельефно-линейным шрифтом с обязательным дублированием шрифтом Брайля. На схеме должны быть обозначены основные помещения, доступные маршруты движения и точка текущего положения пользователя.

При проектировании важно сохранять реальную ориентацию пространства: направления движения на мнемосхеме должны совпадать с фактическими направлениями в здании или на территории.

Подробнее о требованиях к мнемосхемам по ГОСТ →

Такие схемы устанавливают там, где важно заранее объяснить структуру пространства и основные маршруты движения. Особенно — в точках, где человек впервые попадает в здание и должен быстро понять, как устроен объект.

Основные зоны размещения:

• входные группы зданий
• холлы и зоны ориентирования
• лифтовые холлы и этажные пространства
• санузлы
• территории жилых комплексов
• общественные и административные здания

Решения применяют в жилых комплексах, школах и детских садах, медицинских учреждениях, гостиницах, торговых и общественных пространствах.

В системе навигации мнемосхема даёт пользователю общее понимание пространства, помогает определить своё положение и выбрать направление движения ещё до начала маршрута. После этого ориентирование поддерживают тактильные таблички, пиктограммы, указатели и контрастная маркировка на пути следования.

Такой подход особенно важен для объектов со сложной внутренней структурой, где одной таблички у двери недостаточно. Мнемосхема задаёт логику пространства, а остальные элементы подтверждают правильность движения на следующих этапах.

Тактильная мнемосхема работает лучше всего не отдельно, а в составе целостной системы навигации.
