Тактильная мнемосхема санузла для инвалидов, 300×200 мм
Тактильная мнемосхема санузла — рельефный план помещения для МГН размером 300×200 мм: показывает расположение унитаза с поручнями, раковины, откидного сиденья и лавки, а также пути движения к ним. Основа — ПВХ 3 мм или композит 3 мм, графика нанесена УФ-печатью, поверхность защищена полиуретановым лаком. Изготавливается индивидуально по плану объекта; соответствует ГОСТ Р 59601-2021 и ГОСТ Р 70734-2023.
Тактильная мнемосхема санузла: незрячий узнаёт планировку до входа
Когда незрячий человек впервые оказывается в незнакомом санузле для МГН, он не должен искать оборудование наощупь внутри — это неудобно и небезопасно. Тактильная мнемосхема санузла решает эту задачу: её вешают рядом с входом, и посетитель считывает план рукой ещё до того, как откроет дверь.

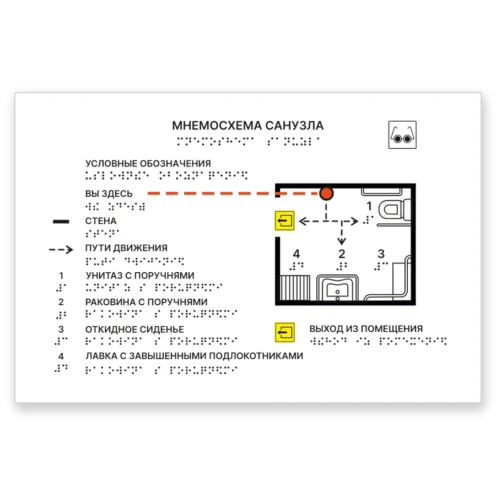

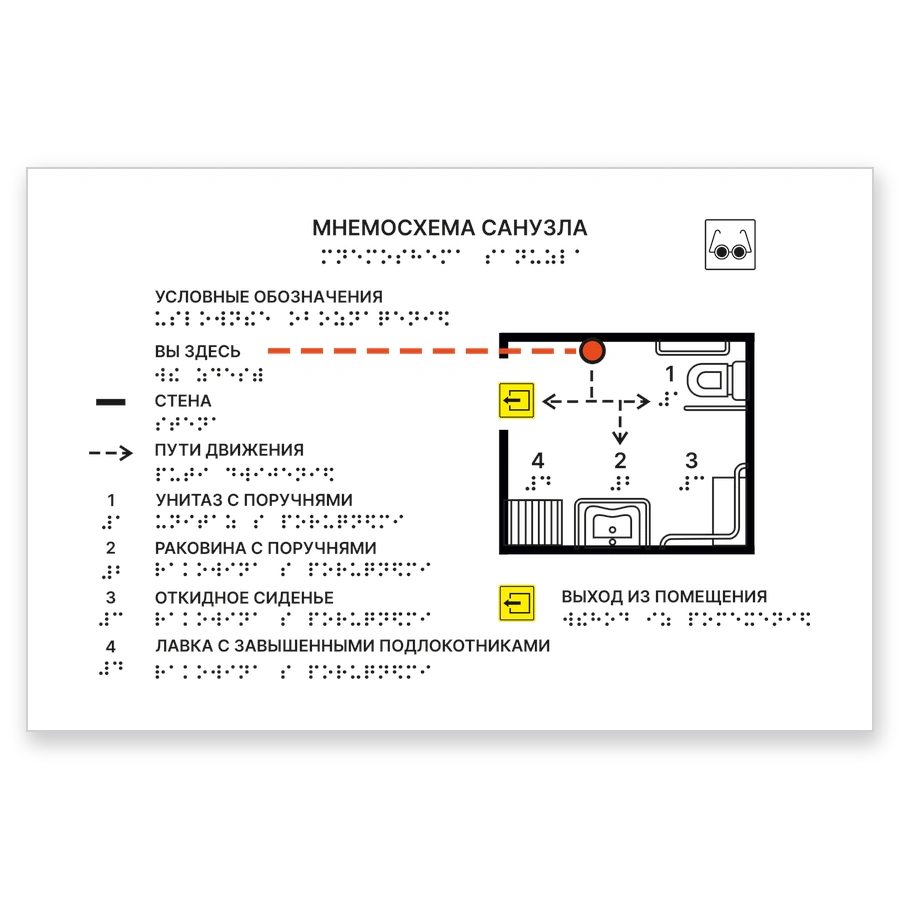

На схеме рельефно обозначены унитаз с поручнями, раковина, откидное сиденье и лавка, нанесены пути движения и отметка «Вы здесь». Каждый символ расшифрован в легенде — она обязательна по ГОСТ Р 59601-2021 и выполнена одновременно рельефно-точечным шрифтом Брайля и плоскопечатным текстом для слабовидящих.
Размер таблички — 300×200 мм, горизонтальная ориентация. Такой формат позволяет разместить компактный план помещения с легендой, не перегружая поверхность: норматив прямо запрещает «зашумлённость» схемы — избыточное количество элементов, затрудняющих тактильное чтение. Высота рельефных элементов плана выдержана в диапазоне 0,8–2 мм, что соответствует формату 2D по ГОСТ Р 59601-2021 и обеспечивает уверенное считывание подушечками пальцев.
Основа — белый ПВХ 3 мм или композит 3 мм. Цветовой фон и графика наносятся УФ-печатью; при необходимости фон подбирается по палитре RAL под интерьер объекта. Сверху — слой полиуретанового лака: он защищает рельеф от истирания и допускает влажную уборку с дезинфицирующими средствами, что особенно важно для медицинских учреждений — поликлиник, больниц, медицинских центров. Углы таблички скруглены: острые грани и углы на средствах информирования запрещены нормативом как травмоопасные.
Макет разрабатывается индивидуально по поэтажному плану конкретного объекта — типовые чертежи здесь не применяются, потому что каждый санузел для МГН имеет свою планировку.
Характеристики и комплектность
- Размер: 300×200 мм, горизонтальная ориентация.
- Содержание схемы: рельефный план санузла — унитаз с поручнями, раковина, откидное сиденье, лавка, пути движения, отметка «Вы здесь», легенда с расшифровкой символов.
- Материал основы: белый ПВХ 3 мм (от 7 000 ₽) или композит 3 мм (от 8 000 ₽).
- Нанесение: УФ-печать; цвет фона — по RAL под интерьер объекта.
- Шрифт Брайля: рельефно-точечный, все подписи и легенда продублированы — по ГОСТ Р 56832-2020; диаметр точки 1,5 мм, шаг между точками в ячейке 2,5 мм.
- Защита поверхности: полиуретановый лак — стойкий к истиранию и санитарной обработке, допускает многократную влажную уборку.
- Углы: скруглены — острые грани и углы исключены в соответствии с требованиями безопасности.
- Крепление: приклеивается к стене, без видимого крепежа.
- Изготовление: индивидуально по плану конкретного объекта, разработка макета включена.
- Нормативы: ГОСТ Р 59601-2021, ГОСТ Р 70734-2023, ГОСТ Р 56832-2020.
Часто задаваемые вопросы
Табличка на дверь обозначает только назначение помещения. Тактильная мнемосхема санузла — это полноценный рельефный план: на ней показано, где стоит унитаз с поручнями, где раковина, где откидное сиденье и лавка, и как к ним добраться. Незрячий человек считывает схему рукой до входа и заходит уже зная планировку — это принципиально другой уровень ориентирования.
Да. Если в здании предусмотрен санузел для МГН, тактильная мнемосхема помещения санузла входит в комплект обязательных средств навигации для инвалидов по зрению. Требования к её составу и размещению установлены ГОСТ Р 59601-2021 и ГОСТ Р 70734-2023. Отсутствие схемы фиксируется при проверках доступности объекта.
Потому что планировка санузла для МГН на каждом объекте своя: оборудование расставлено по-разному, дверь может открываться в разные стороны, габариты помещения отличаются. Если схема не соответствует реальному расположению оборудования, она дезориентирует незрячего человека вместо того, чтобы помочь. Поэтому мы разрабатываем макет индивидуально по плану вашего объекта.
Да. Мнемосхема покрыта полиуретановым лаком, который устойчив к санитарной обработке и многократной влажной уборке. Это особенно актуально для поликлиник, больниц и медицинских центров, где санузлы убирают ежедневно с применением дезинфицирующих средств. Рельеф и шрифт Брайля под лаком не стираются и не теряют чёткости.

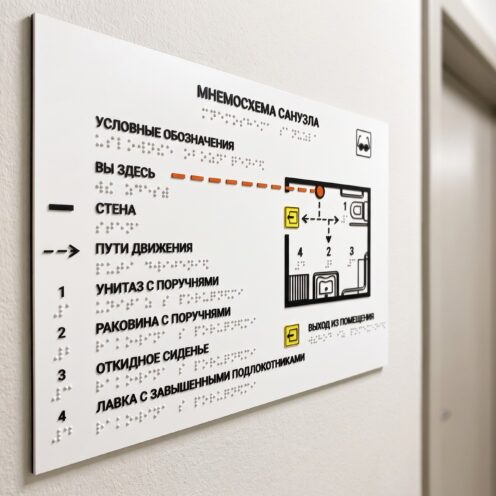

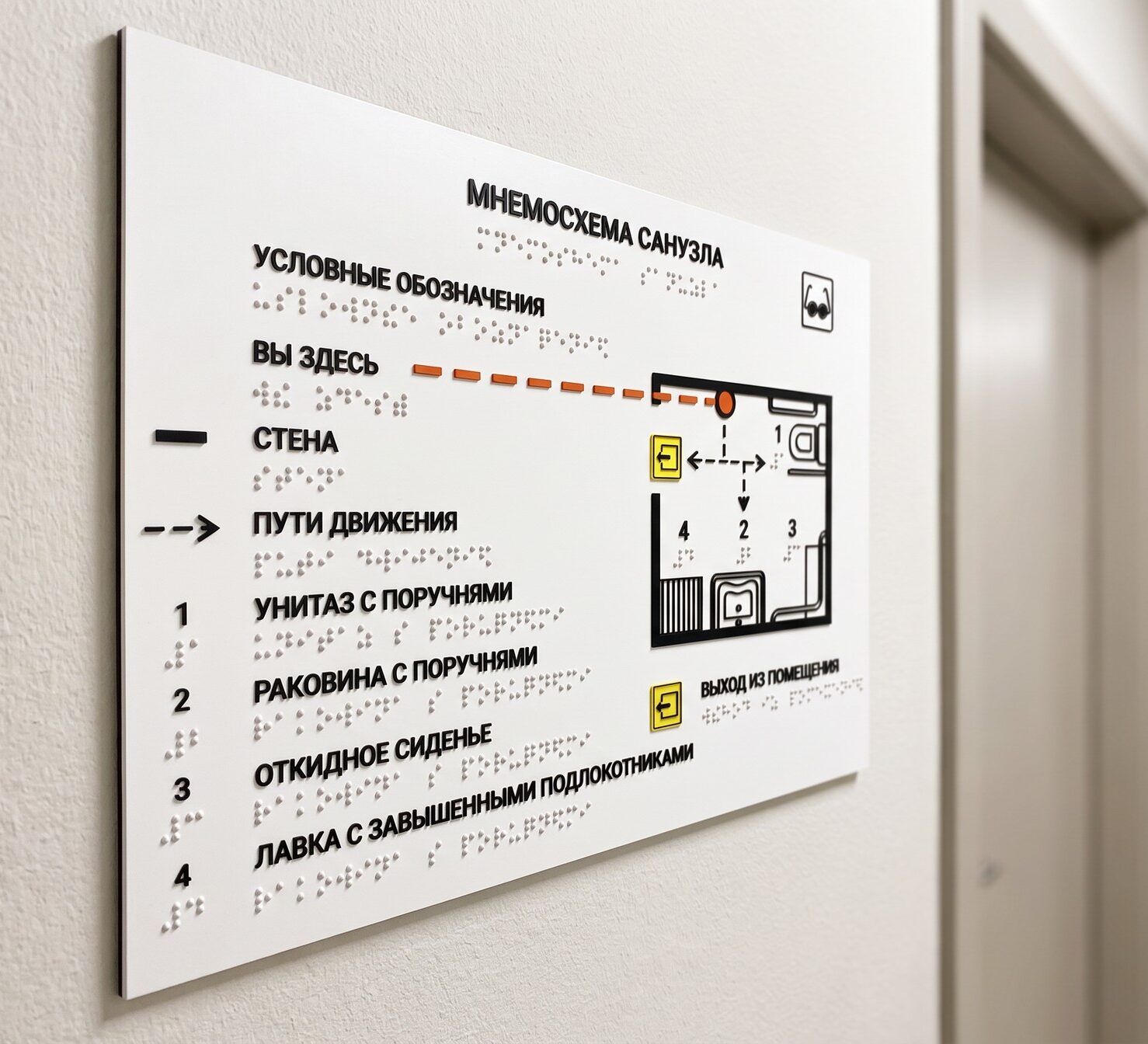

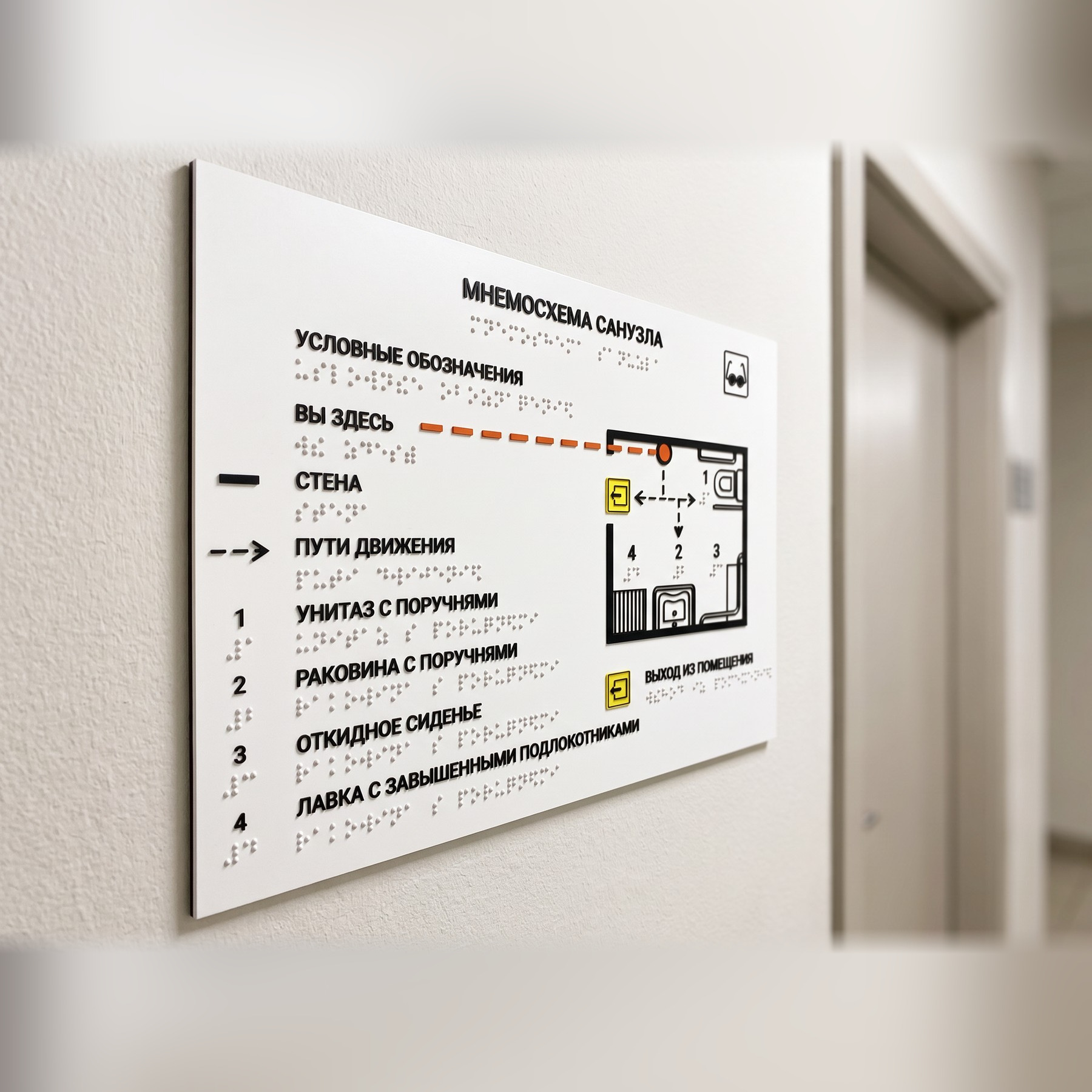

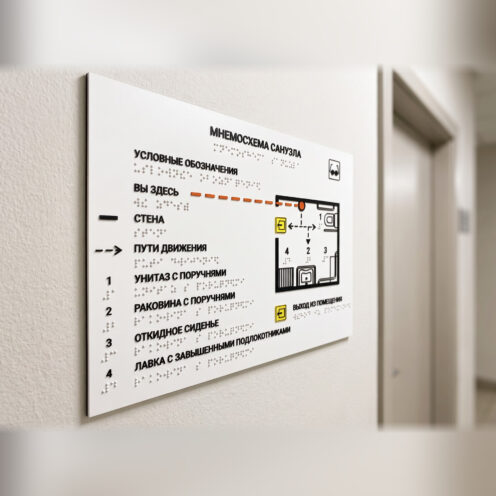

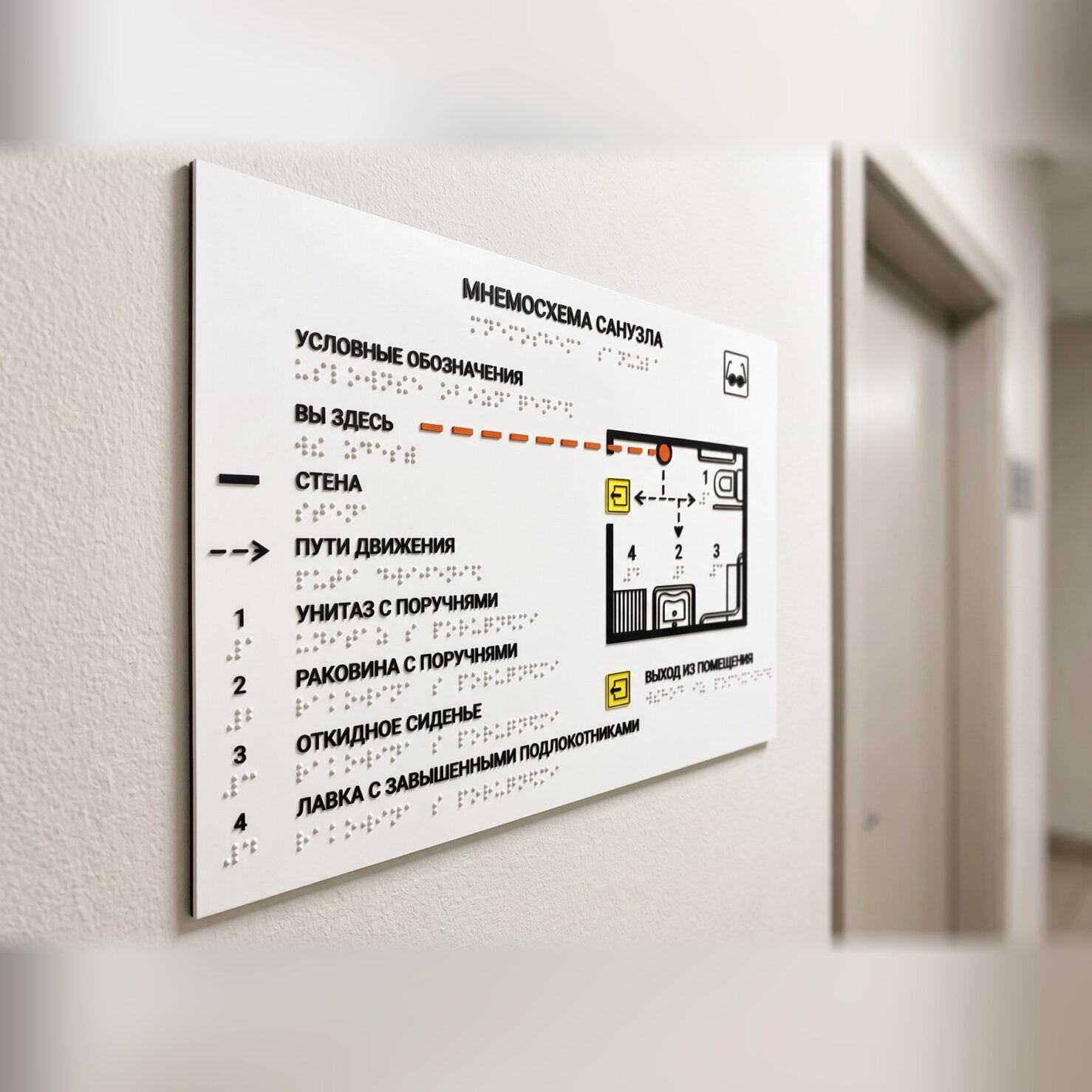

Схему размещают на стене рядом с входной дверью — со стороны дверной ручки, чтобы человек обнаруживал её естественным движением руки ещё у закрытой двери. Высота установки — 1,4–1,6 м от уровня пола до центра таблички. Перед схемой обязательно оставляют свободное пространство: незрячий должен иметь возможность подойти к ней вплотную, не упираясь в дверь или стену.
