Тактильные мнемосхемы: требования ГОСТ к размерам, оформлению и размещению

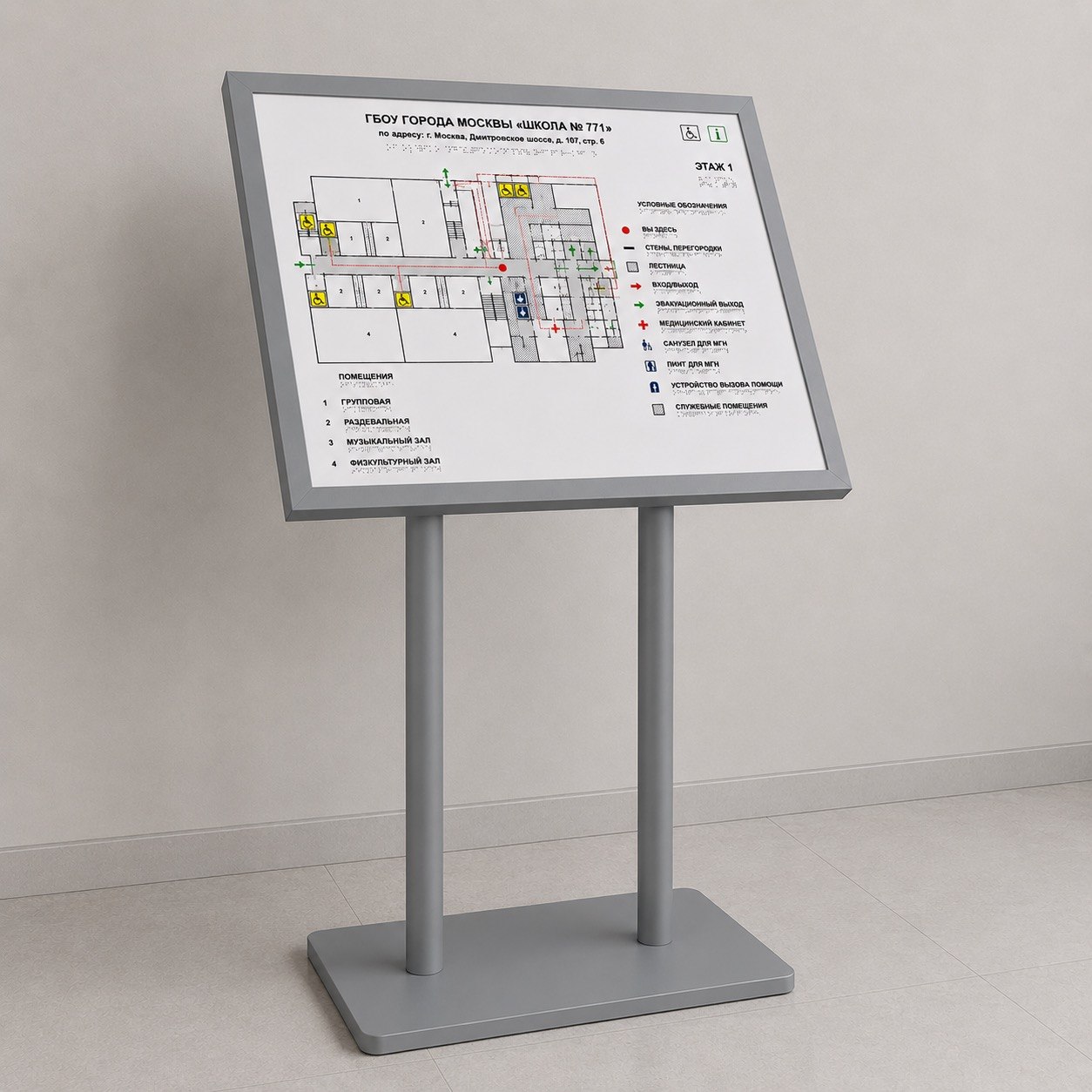

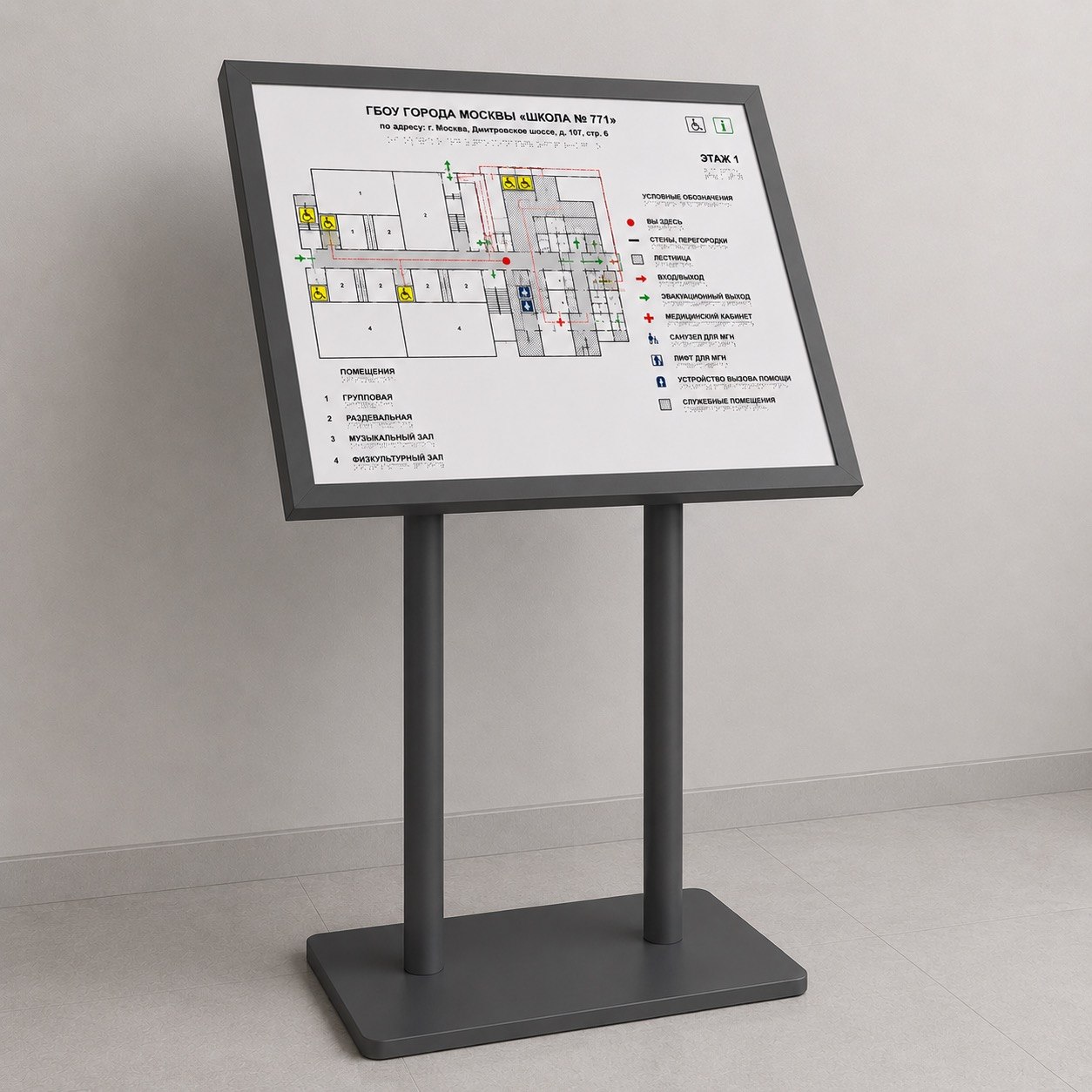

Тактильная мнемосхема — это тактильно-визуальное средство пространственной ориентации для слепых и слабовидящих людей. Она содержит рельефно-графический план здания или территории с обозначениями, выполненными плоскопечатным шрифтом и рельефно-точечным шрифтом Брайля. Мнемосхема помогает заранее понять структуру объекта, расположение помещений и основные маршруты движения до начала пути.

Проектирование и изготовление тактильных мнемосхем регулируется рядом нормативных документов. В этом материале собраны основные требования, которые необходимо учитывать при заказе, проектировании и установке мнемосхем.

Что должно быть на тактильной мнемосхеме

Содержание мнемосхемы должно быть ограничено минимумом информации, необходимым для понимания планировки и путей движения. Лишние детали, не относящиеся к ориентации, должны быть исключены — избыточная «зашумлённость» не допускается.

Наглядная схема типового состава по ГОСТ: номера на полях соответствуют элементам списка ниже.

Обязательные элементы мнемосхемы:

• наименование объекта — размещается в верхней части схемы;
• легенда (условные обозначения) — с пояснениями шрифтом Брайля и плоскопечатным шрифтом; располагается в нижней части схемы, слева или справа;
• метка «Вы здесь» — должна быть самой заметной на схеме: красный круг, куполообразная или треугольная форма, наибольшая высота рельефа среди элементов;
• знак доступности объекта для инвалидов по зрению;
• схема объекта — входы, эвакуационные выходы, лестницы, лифты, туалеты, зоны безопасности;
• пути движения — обычно пунктирная линия;
• контактная информация производителя и дата изготовления.

Дополнительно могут быть указаны масштаб, направление на север и общая стратегия эвакуации.

Ограничения по количеству элементов

Чтобы мнемосхема оставалась читаемой, на одной схеме рекомендуется: не более 10 рельефных символов, не более 10 надписей рельефно-линейным шрифтом, не более 5 типов текстур и не более 5 чисел. Минимальный размер области с текстурой на плане — 12×25 мм.

Размеры и технические параметры

Размер информационного поля

Рекомендуемый размер информационного поля тактильной мнемосхемы — не более 800 мм по высоте и 1200 мм по ширине. Размер должен соответствовать объёму информации, но не превышать указанные значения. При горизонтальном или наклонном размещении глубина схемы не должна превышать 600 мм для досягаемости руками.

Высота рельефа

Для схем формата 2D высота тактильных элементов (рифов) — от 0,8 до 2 мм. Минимальное возвышение рельефных поверхностей и меток над базовым слоем — 0,8 мм. В сложных объектах (вокзалы, аэропорты) допускаются элементы до 2 мм. Рельефные знаки должны иметь скруглённые грани.

Символы

Рельефные символы — простые и интуитивно понятные. Размер символов — не более 15×15 мм. Вокруг каждого тактильного символа — не менее 6 мм свободного пространства.

Требования к шрифтам

На тактильно-визуальных мнемосхемах используется сочетание трёх типов шрифтов.

Рельефно-точечный шрифт (Брайль)

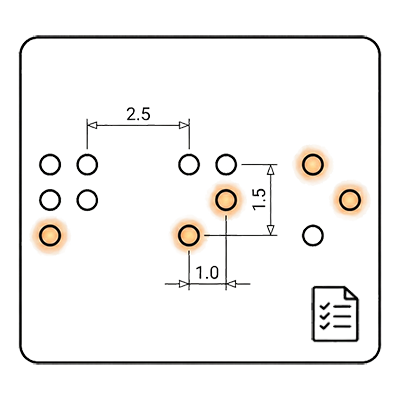

По ГОСТ Р 56832-2015: высота точки — 0,6–0,7 мм (минимум 0,5 мм), диаметр основания — 1,5 мм. При совмещении с плоскопечатным текстом Брайль рекомендуется бесцветным или в цвет фона, чтобы не создавать визуальной «зашумлённости». Располагается максимально близко к тактильной метке, обычно сверху или впереди плоскопечатного текста.

Рельефно-линейный шрифт (РЛШ)

Только прописные буквы. Высота знаков — 12–27 мм; при сочетании визуальной и тактильной информации — до 50 мм. Высота рельефа — не менее 0,8 мм. Ширина штриха — 10–15 % высоты буквы. Межбуквенный интервал — не менее 4 мм, межстрочный — 135–170 % высоты буквы.

Плоскопечатный шрифт

Для слабовидящих: крупный и контрастный. Минимум — 18 пунктов (6 мм). Рекомендуются рубленые шрифты без засечек, прямое начертание.

Расстояния между шрифтами

Между надписью Брайля и плоскопечатным текстом (или РЛШ) в метках — 3–6 мм.

Цветовое оформление и контраст

Цветовые решения должны обеспечивать распознаваемость информации для слабовидящих. Контрастность — по ГОСТ 12.4.026-2015.

• коэффициент контрастности — не менее 70 % для информации об опасности и не менее 65 % для остальной информации.

Фон мнемосхемы предпочтительно белый, допускается чёрный; коридоры могут выделяться серым.

Правила размещения и ориентации

Где устанавливается мнемосхема

Мнемосхемы размещают в вестибюлях у входа, предпочтительно справа по ходу движения, не далее 4 м от входа. От входа к мнемосхеме ведёт тактильный напольный указатель. На этажах выше первого — в лифтовых холлах или на лестничных площадках.

Высота и способ установки

При горизонтальном или наклонном размещении глубина схемы не должна превышать 600 мм. Подробнее о высотах — в материале высота установки тактильных табличек.

Ориентация схемы

Расположение объектов на мнемосхеме должно соответствовать фактическому расположению относительно человека. Зеркальное отображение или произвольный поворот не допускаются. Мнемосхема проектируется под конкретную точку установки.

Требования к материалам

Материалы — износостойкие, без острых углов и граней, без блестящих поверхностей. Рекомендуемые варианты: пластик ПВХ (повышенной плотности), полистирол, композит; поверхности желательно гипоаллергенные.

Для уличных мнемосхем целесообразен подогрев с поддержанием 15–20 °C для комфортного тактильного считывания в холодное время года.

Когда требуется звуковое дублирование

Для помещений площадью более 150 м² или при более чем 15 объектах на схеме по нормам применяют тактильно-звуковые мнемосхемы с аудиофайлами. Актуально для вокзалов, ТЦ, аэропортов и крупных административных зданий.

Типовые ошибки при проектировании и размещении

• перегруженность информацией;
• несоответствие ориентации реальному пространству;
• недостаточный контраст;
• рельеф ниже 0,8 мм;
• неправильная высота установки;
• размещение дальше 4 м от входа;
• отсутствие тактильного напольного указателя;
• острые углы и блики на поверхности.

Мнемосхема как часть навигационной системы

Тактильная мнемосхема эффективнее в связке с тактильными табличками, пиктограммами, навигационными указателями и контрастной маркировкой. Такой подход важен для объектов со сложной структурой: жилые комплексы, школы, медицинские учреждения, гостиницы.

Итог

Тактильная мнемосхема — ключевой элемент доступной среды для объектов с публичным доступом. Требования заданы ГОСТ Р 70734-2023, ГОСТ Р 59602-2021 и СП 59.13330.2020. Грамотное проектирование и монтаж дают пользователям с нарушением зрения опору при ориентировании в здании и на территории.
