Регулируемая стойка с тактильной мнемосхемой для зала бокса, Славянск-на-Кубани

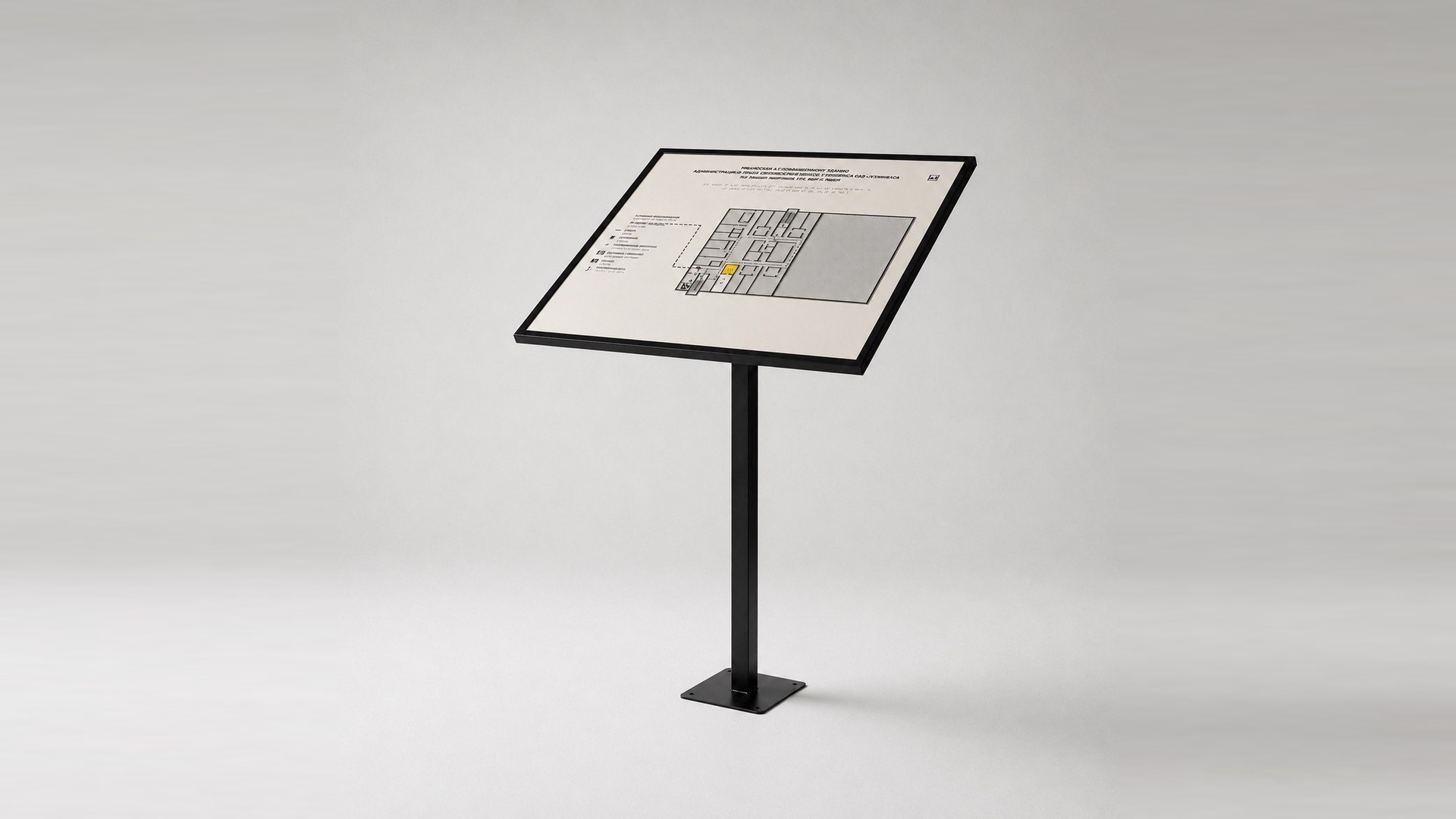

Собственная разработка ТАКТИЛ.ПРО: напольная стойка с наклонной верхней частью под тактильную мнемосхему 630×800 мм. Две стойки изготовлены за 7 календарных дней для спортивного зала бокса.
Задача
Спортивный зал бокса в Славянске-на-Кубани готовится к открытию в 2026 году и с самого начала проектировался как доступный объект. Тактильная мнемосхема входила в перечень позиций по доступной среде наравне с тактильными табличками кабинетов и знаками доступности — весь комплект мы изготовили и отправили одной поставкой.
Сложность была в размещении: вешать мнемосхему на стену в зоне входа было некуда. Поэтому вместо настенного варианта заказчик получил напольную стойку — нашу собственную разработку. ГОСТ Р 59601-2021 (п. 4.3.8) прямо допускает размещение мнемосхемы не только на стене, но и на вертикальной или наклонной стойке.
Что сделали
- две регулируемые стойки с наклонной верхней частью;
- тактильные мнемосхемы 630×800 мм на ПВХ с полиуретановым лаком;
- комплект тактильных табличек кабинетов и знаков доступности для того же объекта;
- срок — 7 календарных дней от согласования до отгрузки.
Конструкция стойки
Стойка разработана и изготовлена нами: конструкция, чертежи под лазер и производство — свои и у партнёров по металлообработке.
- Каркас — профильная труба 40×40 мм, толщина металла 1,2 мм.

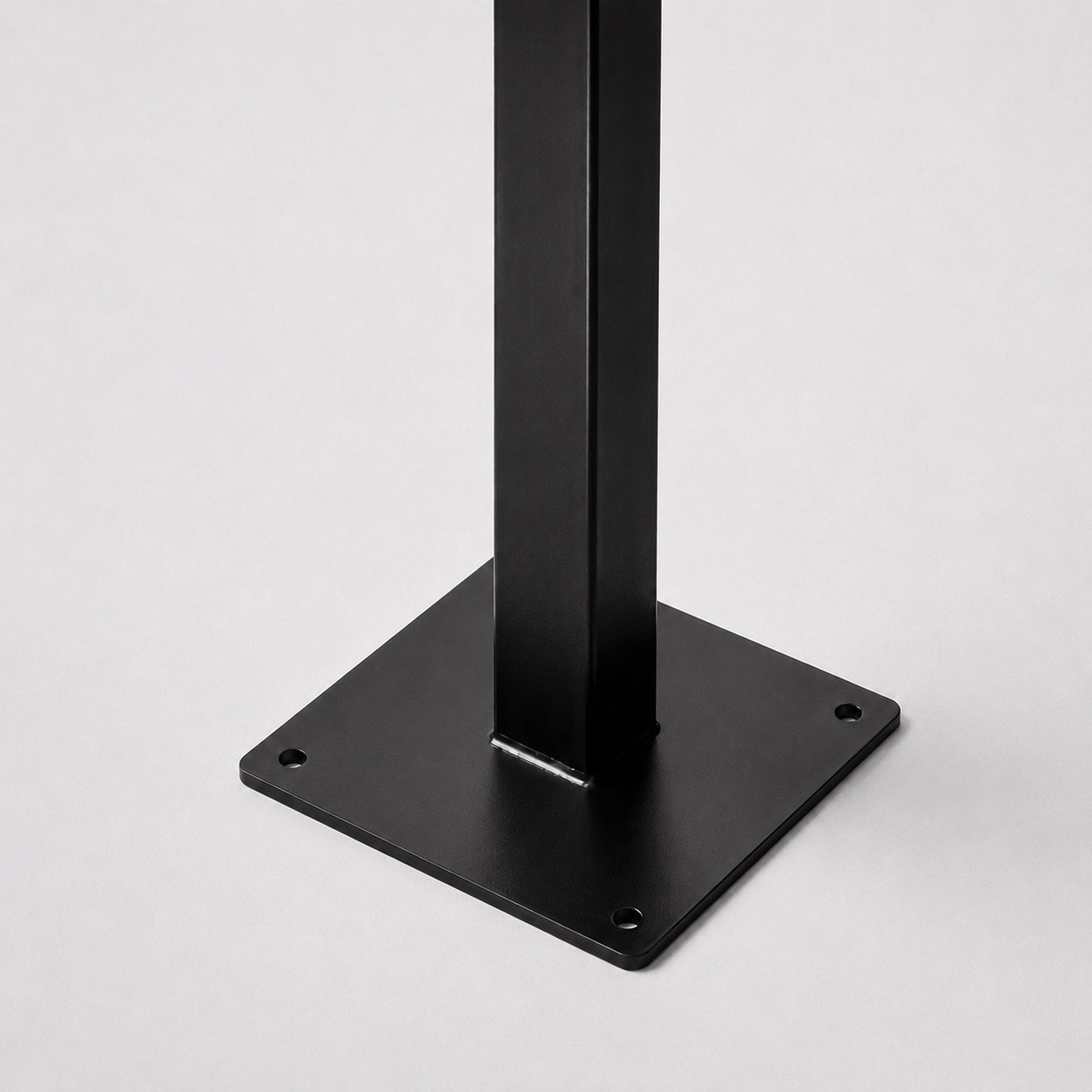

- Основание — плита с четырьмя отверстиями: стойка анкерится в пол, её нельзя опрокинуть или унести.

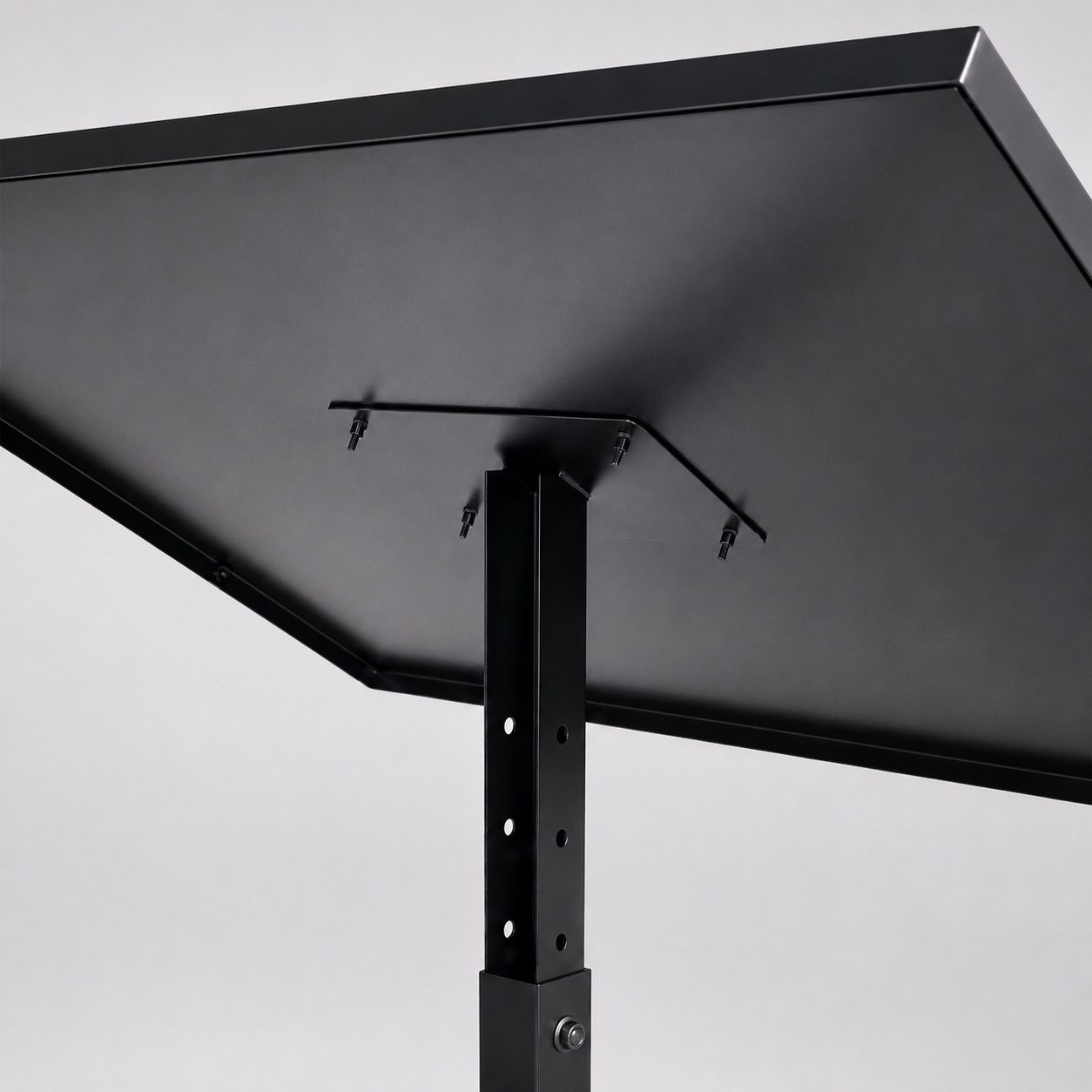

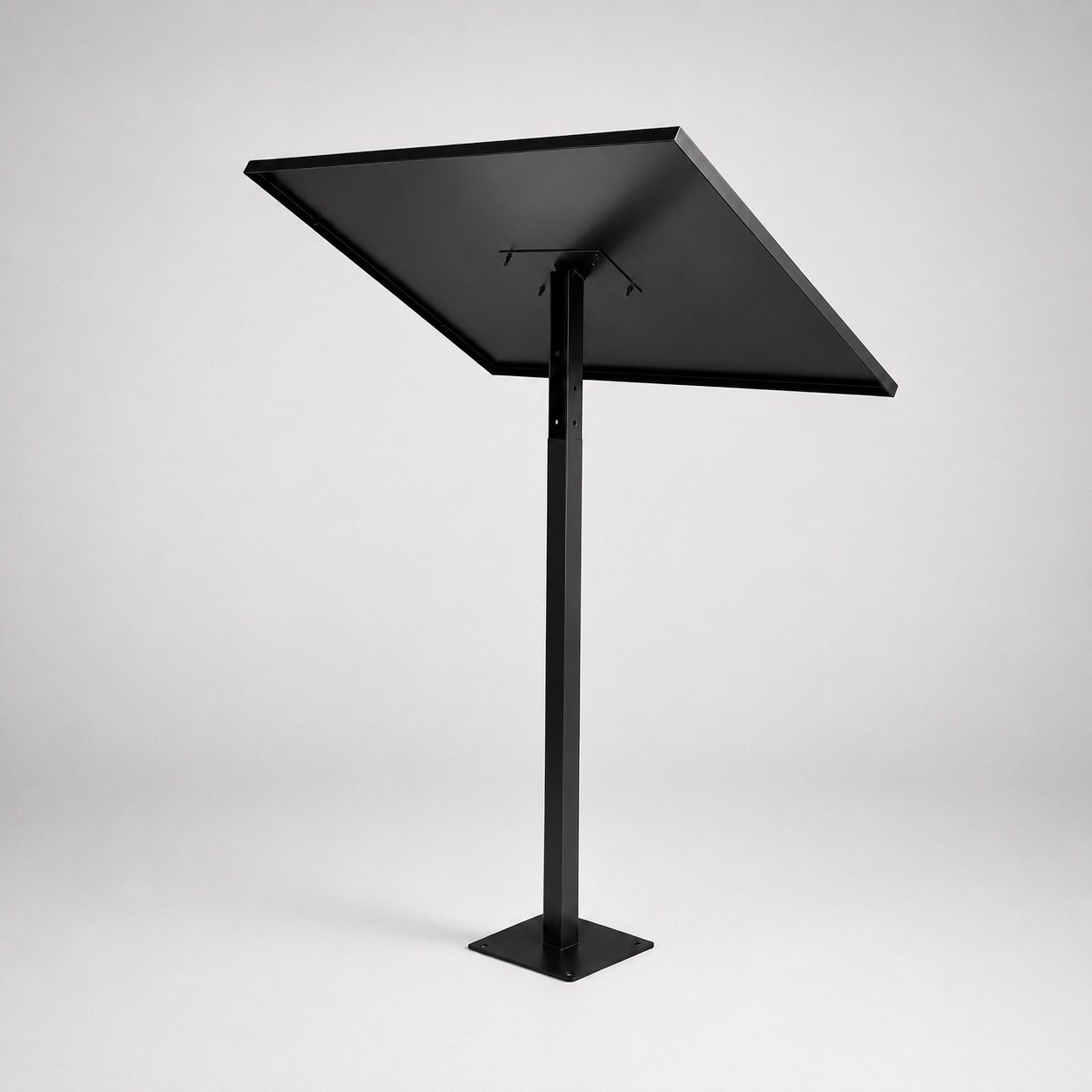

- Угол наклона верхней части — 30°. ГОСТ Р 59601-2021 (п. 4.6.3) рекомендует для тактильной зоны наклон 30–35°: под таким углом схему одинаково удобно читать руками и стоя, и с кресла-коляски. При наклоне от 15° тот же стандарт (п. 6.2) допускает высоту размещения от 0,7 до 1,4 м — поэтому в стойке предусмотрена регулировка высоты по ряду отверстий.

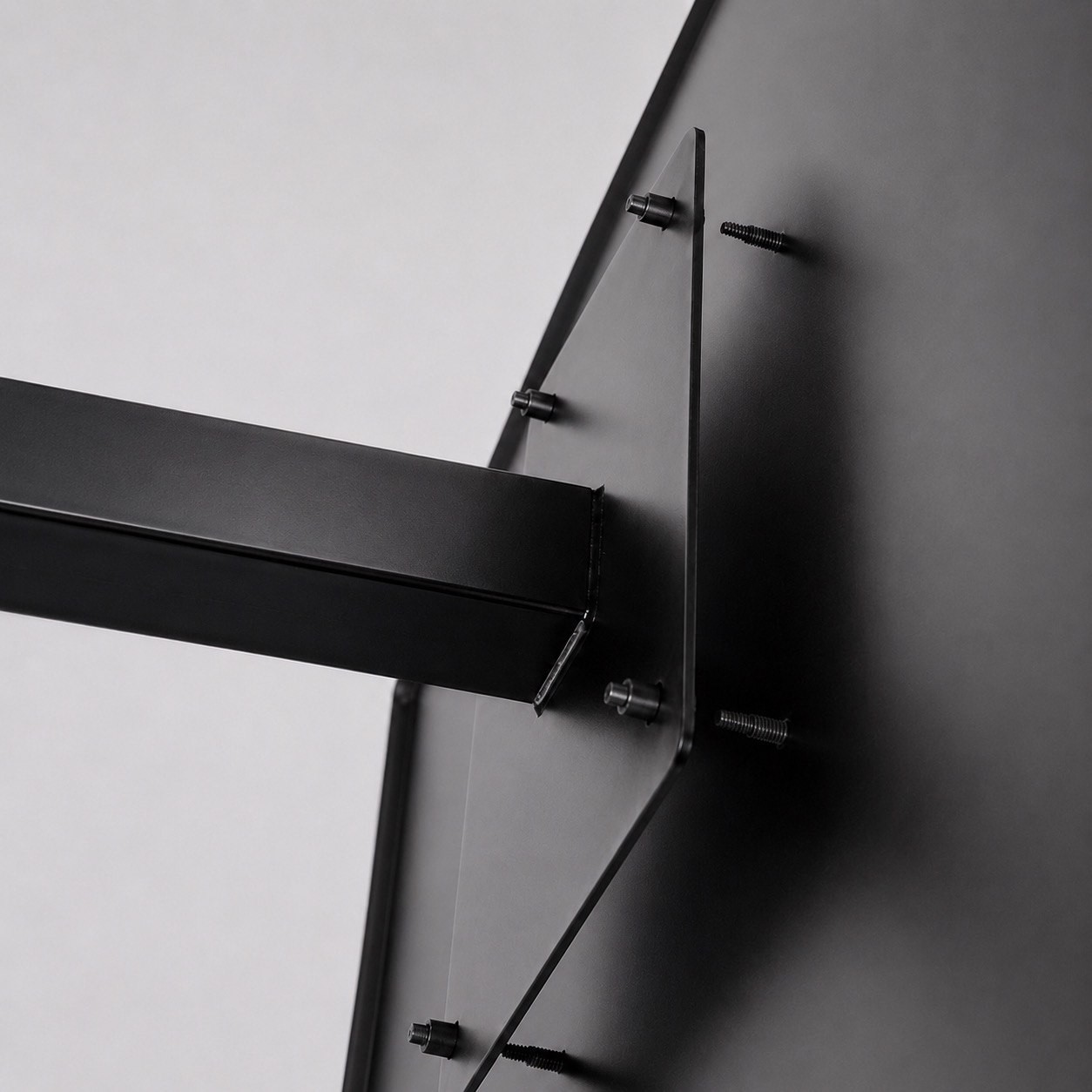

- Верхняя коробка разборная — четыре винта М4 с шестигранной головкой (весь крепёж в стойке М4). Мнемосхему можно заменить, не демонтируя стойку: планировка объекта поменялась — меняется только полотно.
- Размер верхней части любой — коробка делается под конкретную мнемосхему, здесь это 630×800 мм.
Производство и покрытие
Лазерная резка → гибка → лазерная сварка → порошковая окраска. Порошок даёт стойкое покрытие, которое не облезает от рук и уборки, — для изделия, которого касаются каждый день, это принципиально. Цвет — любой по каталогу RAL, здесь чёрный матовый.

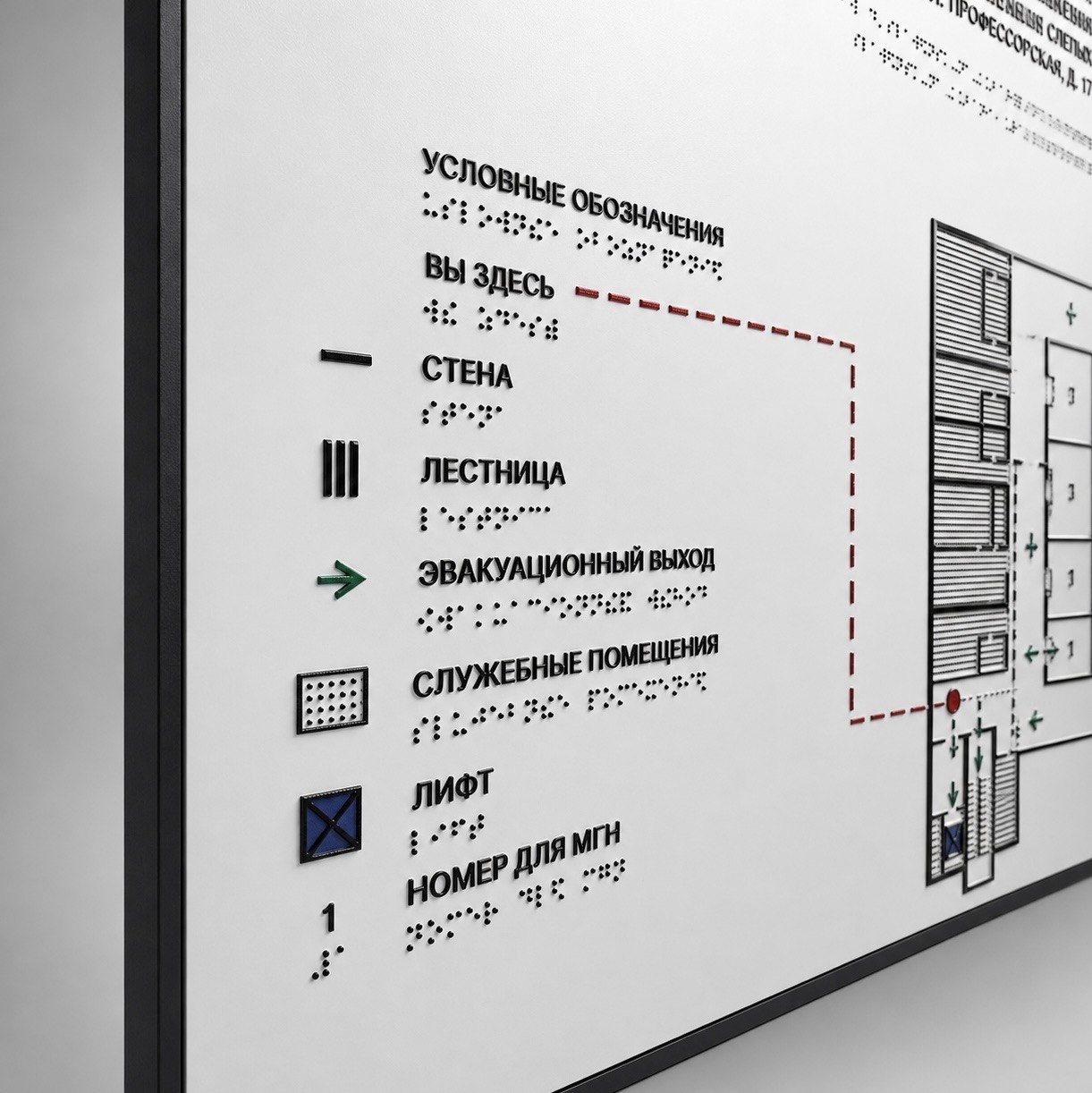

Само полотно мнемосхемы выполнено на ПВХ и покрыто полиуретановым лаком — защита рельефа и шрифта Брайля по требованиям ГОСТ.
Фотографии объекта
Состав работ
Ход работ
Согласование размера верхней части и планировочного решения мнемосхемы по плану объекта.
Лазерный раскрой и гибка деталей стойки, лазерная сварка каркаса и опорной плиты.
Подготовка поверхности и порошковая окраска, полимеризация.
Изготовление мнемосхем 630×800 мм на ПВХ: рельеф, шрифт Брайля, полиуретановый лак.
Сборка, контроль геометрии и угла наклона, упаковка и отгрузка в Славянск-на-Кубани.
