Тактильные таблички со шрифтом Брайля для клиники «Медкон», Петрозаводск

Задача

Клиника «Медкон» в Петрозаводске маркировала помещения двух блоков здания — кабинеты врачей, диагностику, процедурные, палаты, санузлы, лифтовые холлы и технические зоны. Требование было одно и жёсткое: таблички должны читаться и глазами, и рукой, то есть соответствовать требованиям к тактильно-визуальным средствам, а не быть просто жёлтыми пластинами с номером.

Заказчик прислал перечень помещений по этажам. Дальше вся работа была на нас: от вёрстки каждого макета до готового тиража.

Что сделали

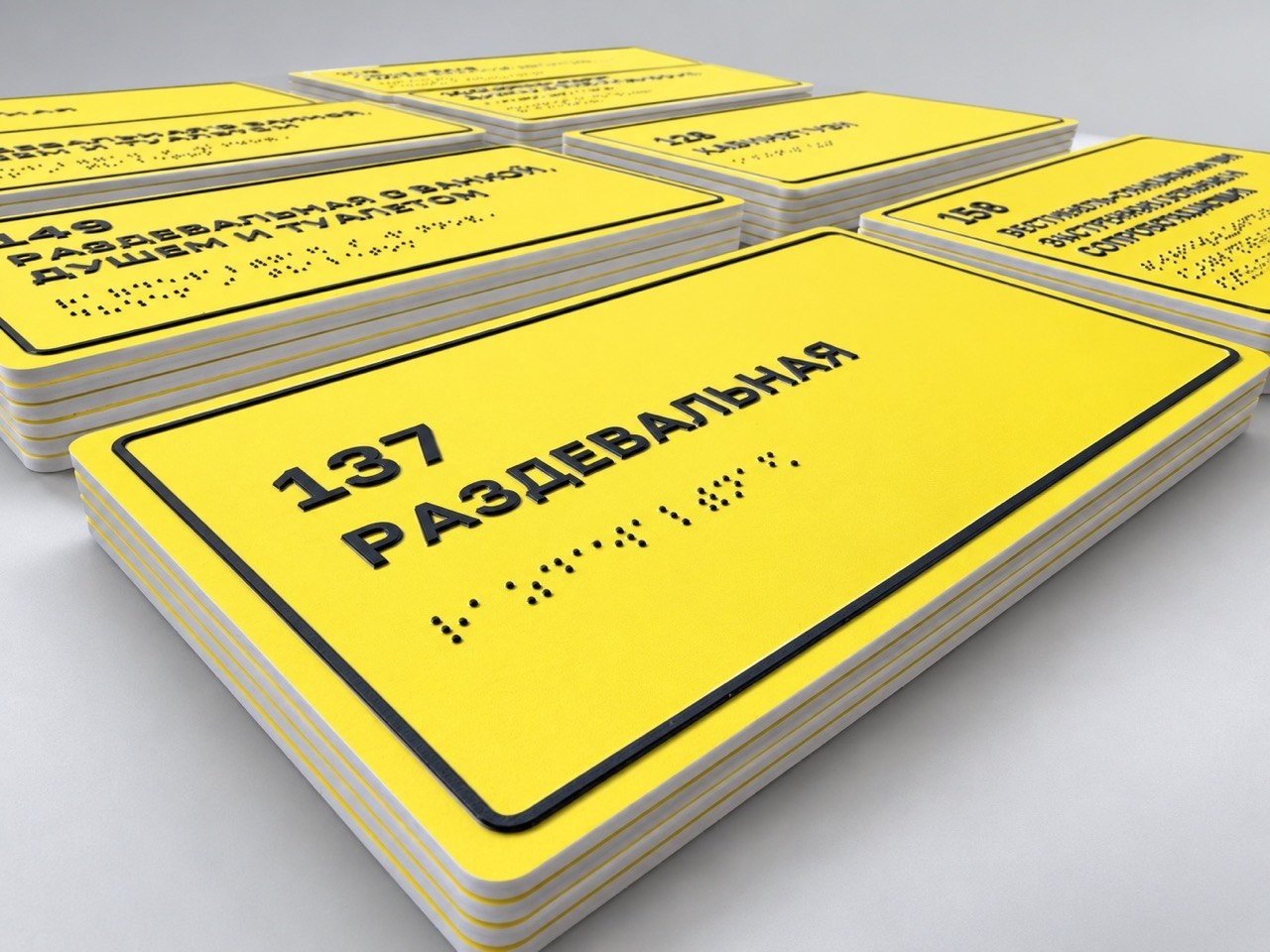

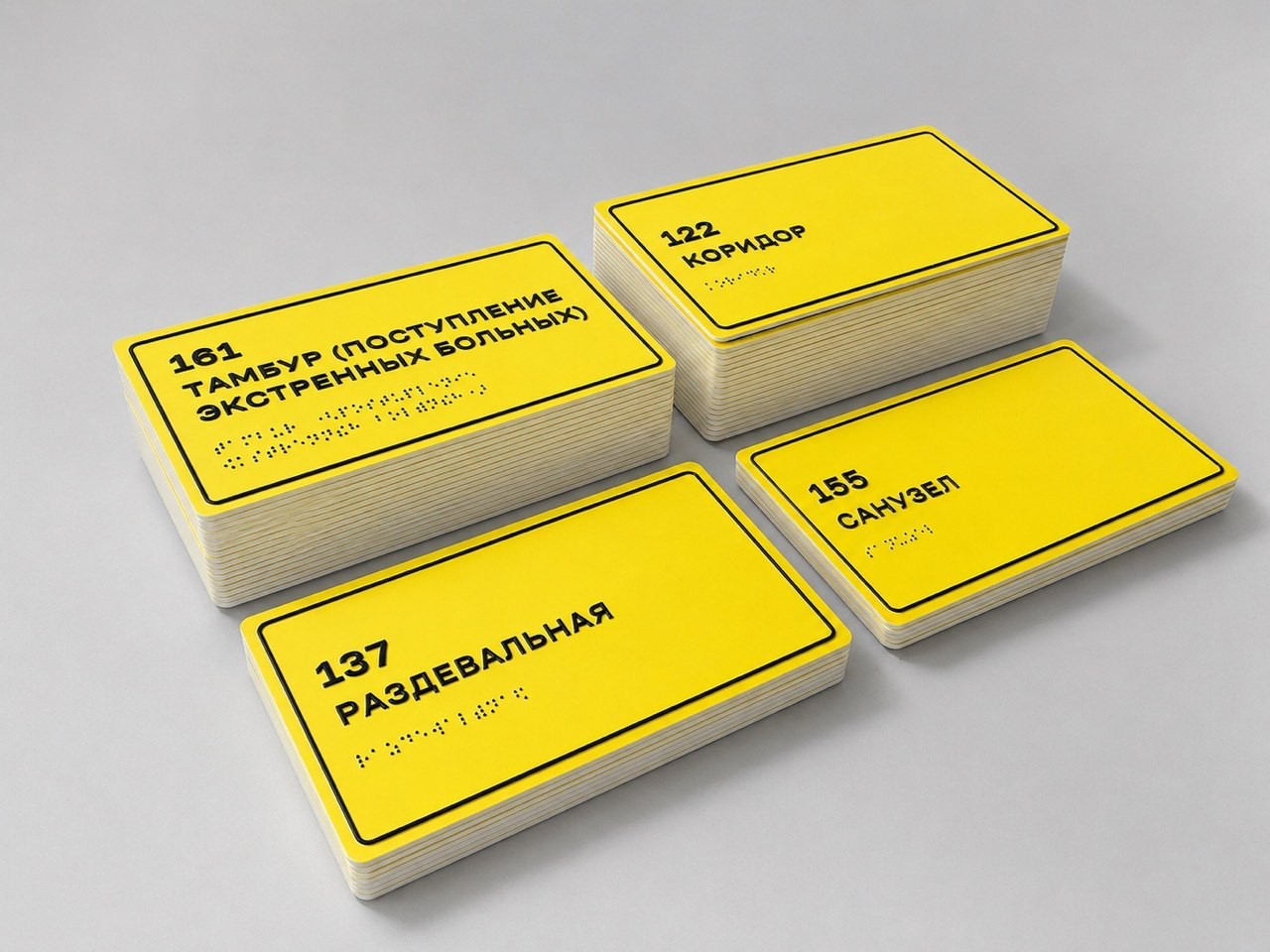

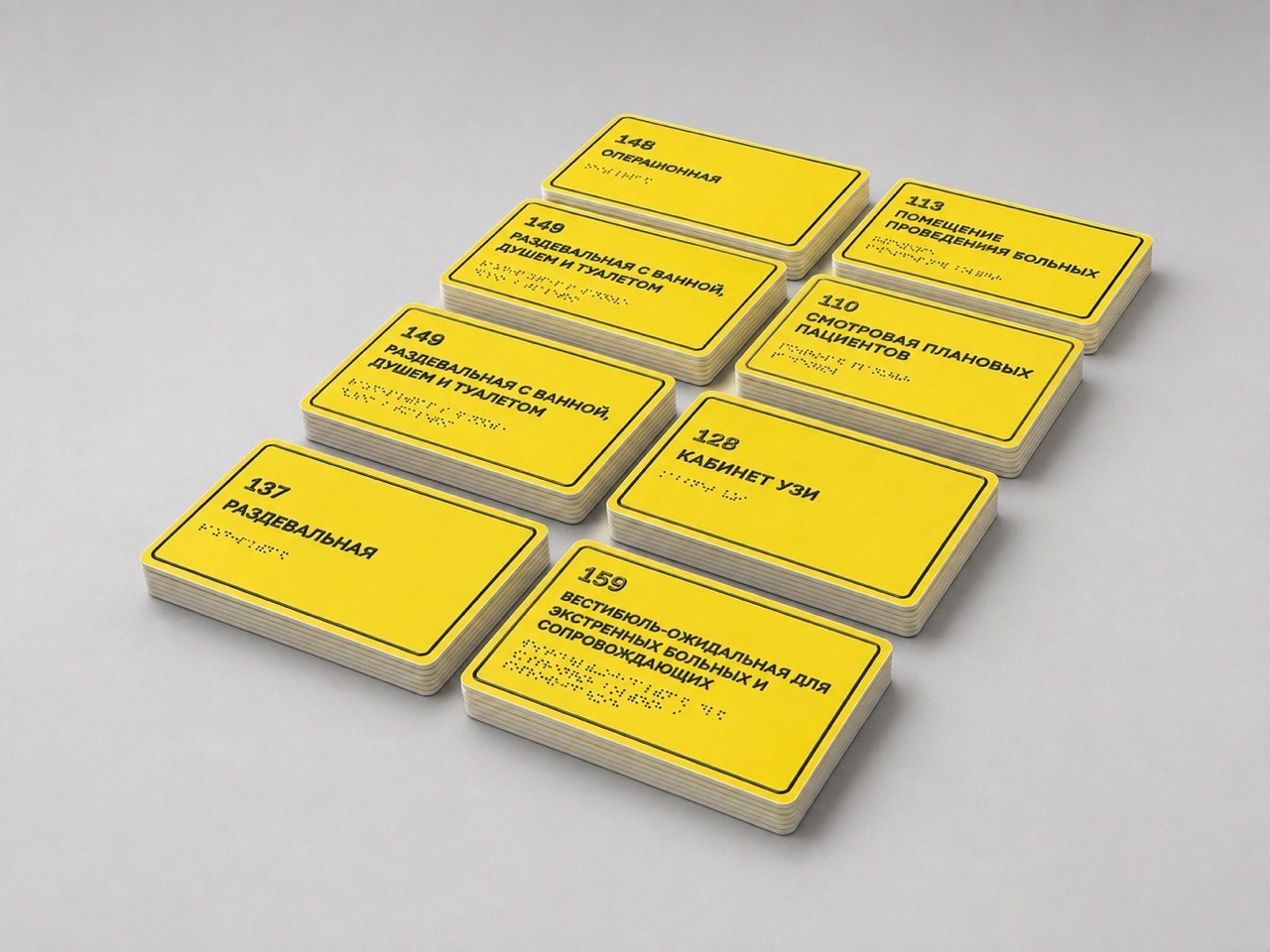

• 223 тактильные таблички размером 250×150 мм на ПВХ 3 мм;
• 187 позиций перечня, 98 разных наименований помещений;
• два блока здания, 13 этажей — блок А (7 этажей) и блок Б (6 этажей);

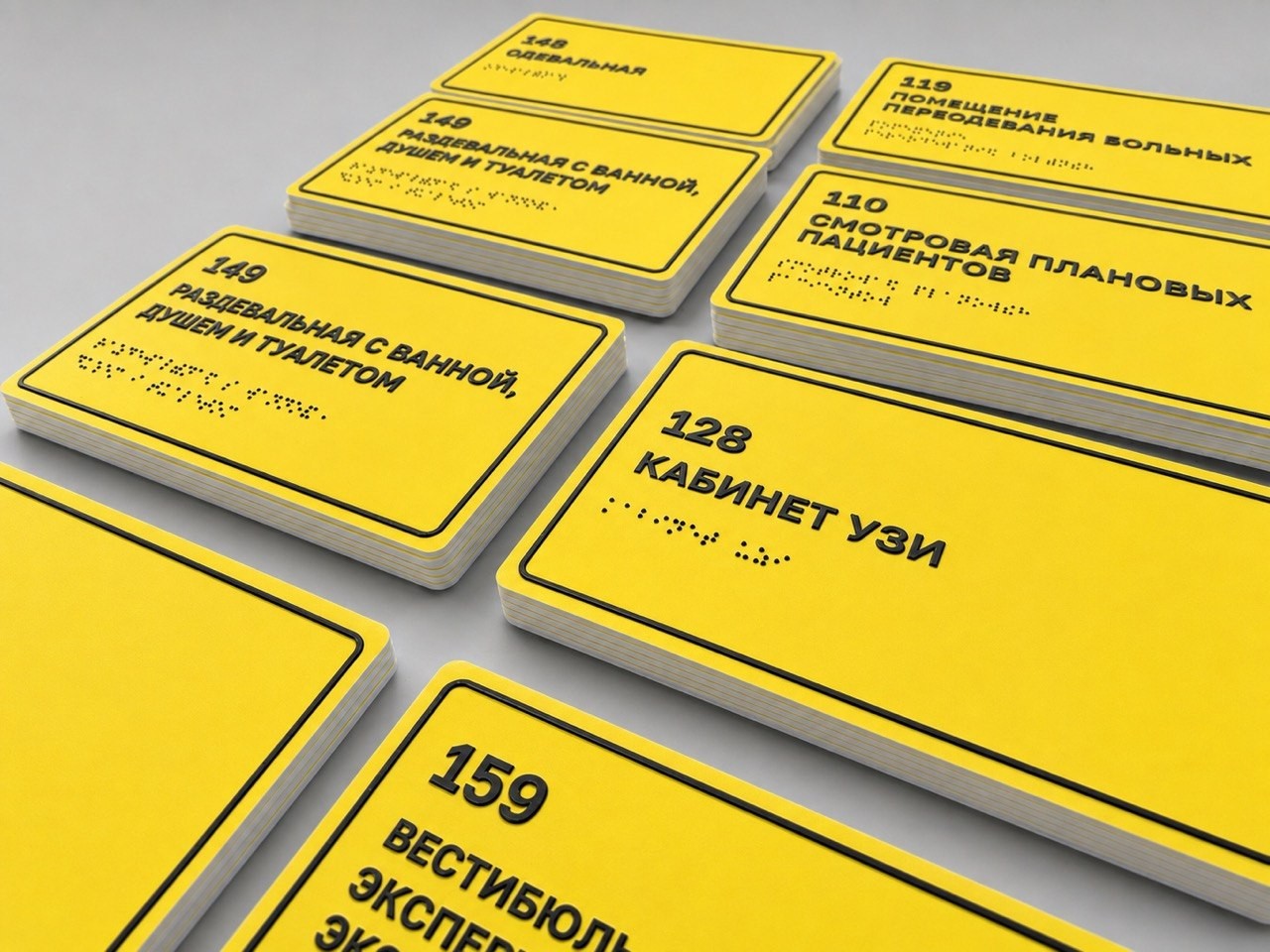

• на каждой табличке номер помещения, наименование и та же надпись шрифтом Брайля;
• 3 дня от согласования макетов до готового тиража.

Как шла работа

По списку заказчика мы сверстали все макеты — каждую табличку отдельной страницей в обрез, чтобы было видно границы плашки и поля. Комплект ушёл на согласование, заказчик подтвердил вёрстку, и только после этого мы запустили производство. Второй блок пришёл заявкой позже и прошёл тот же путь: перечень → макеты → согласование → тираж.

Как обеспечили требования ГОСТ

Тактильная табличка ломается на мелочах: буква на миллиметр ниже нормы, точка Брайля не того диаметра, надпись прижата к самому краю — и изделие формально есть, а пальцем не читается. Поэтому каждый макет мы проверяли по фактическим чернилам готовой страницы, а не по числам в своей вёрстке.

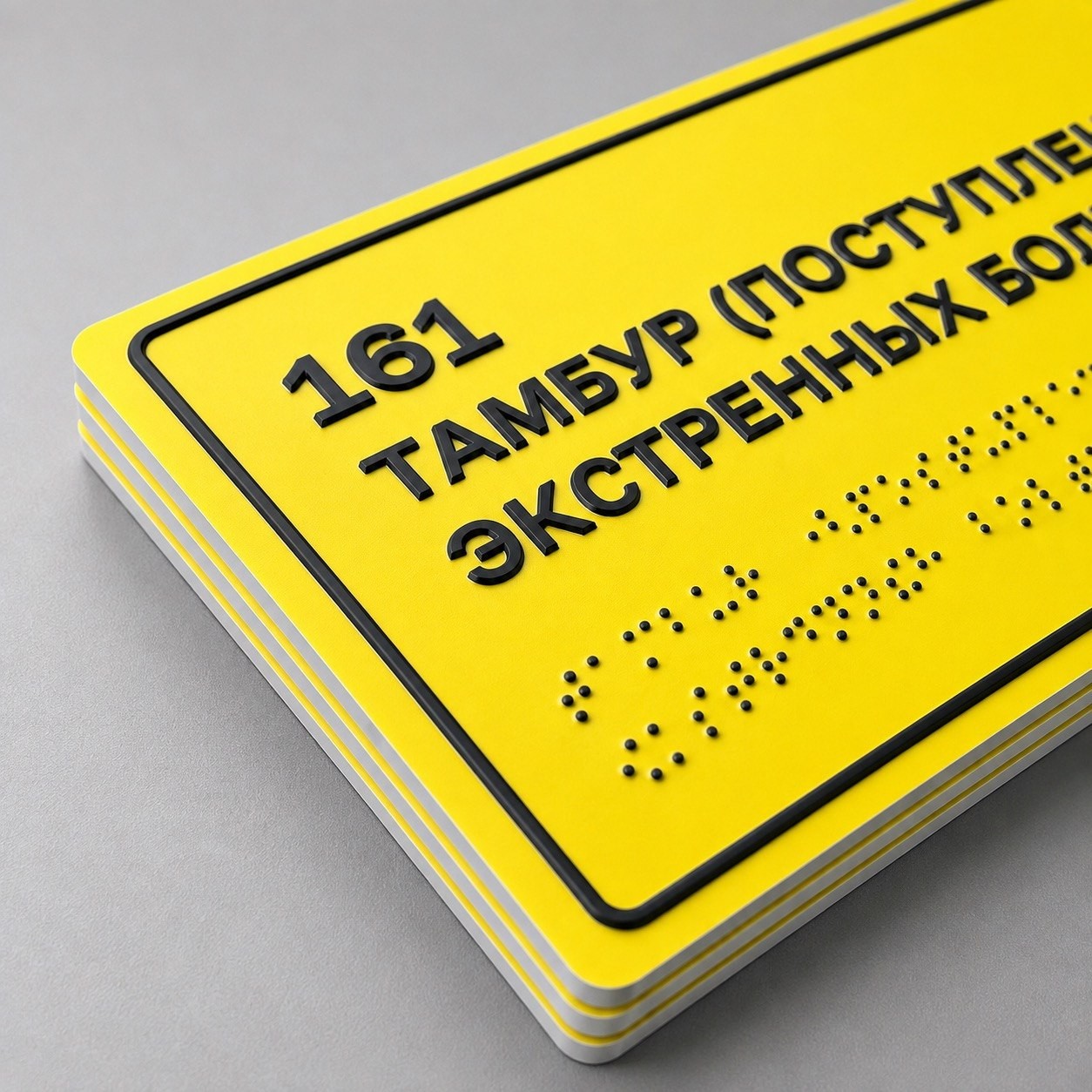

• Шрифт Брайля — строго по ГОСТ Р 56832-2020, без отступлений: диаметр точки 1,5 мм, шаг точек в знаке 2,7 мм, шаг знака 6,6 мм, межстрочие не меньше 10,8 мм. Это единственная часть таблички, которую мы не ужимаем никогда — незрячий читает пальцем именно её.
• Зазор от плоскопечатной строки до Брайля — не меньше 10 мм на всех 187 позициях (норма ГОСТ Р 51671-2020). Палец должен разделять две зоны, не наезжая на печатный рельеф.
• Поле безопасности 20 мм со всех четырёх сторон: ни буква, ни точка Брайля не подходят к краю ближе. Заложено до подгонки размеров, а не после.

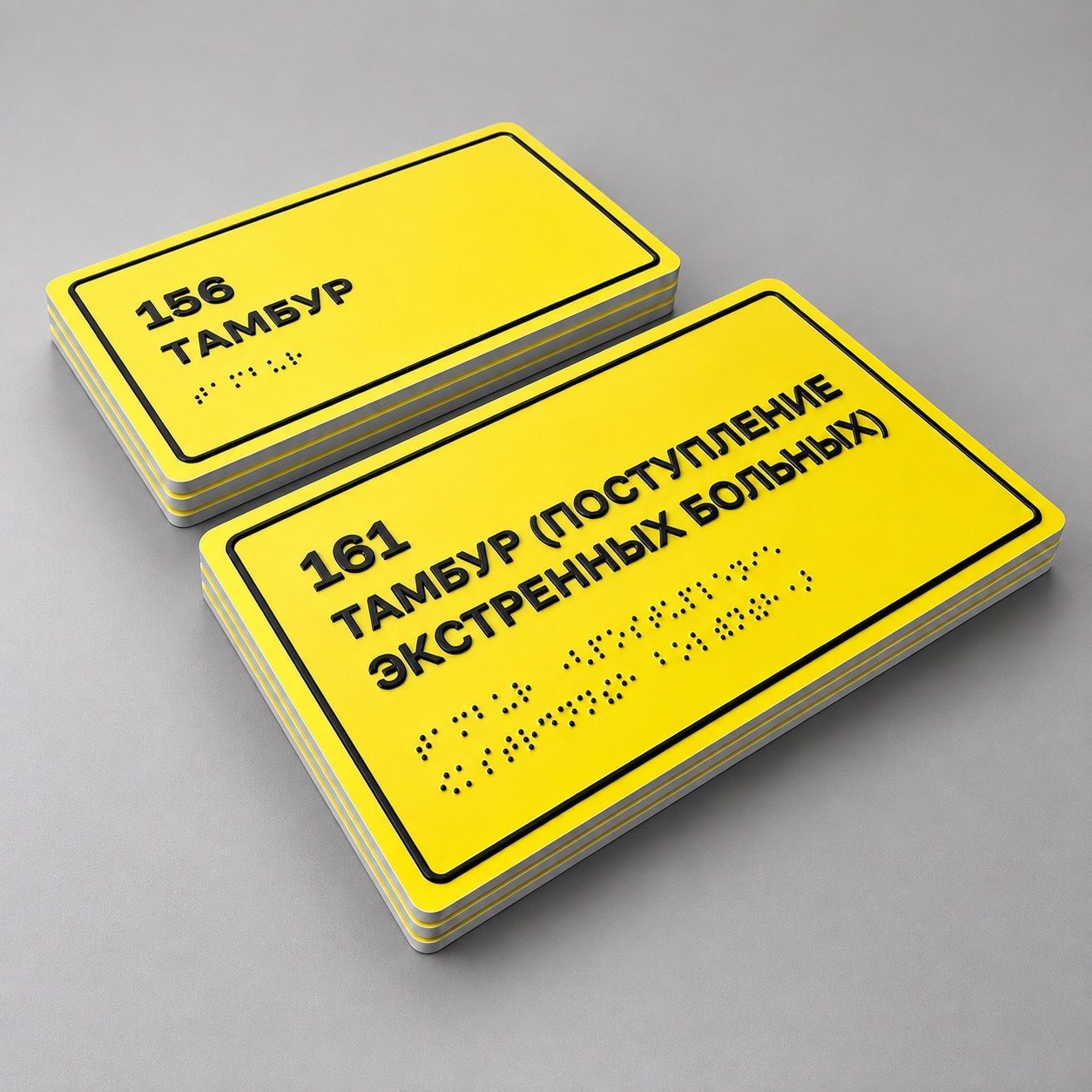

• Максимальный кегль, который вмещает плашка. 175 изделий из 223 набраны полным кеглем; уменьшали шрифт только там, где наименование длинное — «Вестибюль-ожидальная для экстренных больных и сопровождающих». Порядок уступок при этом всегда один: сначала кегль, наименование мы не сокращаем и не заменяем — незрячий должен получить ту же информацию, что и зрячий.
• Контраст и геометрия: жёлтая плашка, чёрный текст и рамка, скруглённые углы R6 — без острых кромок на уровне руки.

Производство

УФ-печать на листе, фрезеровка контура каждой таблички по DXF, рельефные элементы и точки Брайля, защитный лак. Раскладка тиража на лист и файлы для фрезера готовятся у нас же — поэтому между «макеты согласованы» и «тираж готов» уместились три дня, а не две недели.
