Навигация и тактильные таблички для детского сада на Плеханова, Москва
Навигация для детского сада в составе жилого квартала ПИК: номера помещений, наименования, знаки доступной среды и эвакуационные таблички — 173 изделия по стандарту застройщика. Здесь показана часть комплекта: тактильные таблички помещений, доступных для МГН.
Задача
Детский сад в составе жилого квартала ПИК на улице Плеханова. Навигацию на объекте делаем целиком и одним подрядчиком — от номеров помещений до эвакуационных табличек, — чтобы шрифты, цвета и геометрия не разъезжались от раздела к разделу.
Здесь показана часть этого комплекта — тактильные таблички с наименованиями помещений, доступных для МГН. Остальное покажем отдельно, когда смонтируем объект.
Работаем по стандарту навигации застройщика: гарнитура, кегли, поля и цвета заданы руководством ПИК. Наша задача — снять геометрию с эталона и повторить её на всём тираже без отклонений.
Что делаем на объекте
- 108 табличек «номер помещения» 60×40 мм;
- 26 табличек «номер и наименование» 190×40 мм;
- 7 знаков доступности 210×210 мм;
- 32 тактильные таблички наименования помещений 250×100 мм — со шрифтом Брайля, для помещений, доступных для МГН;
- эвакуационные и сервисные таблички по разделу ОДИ.

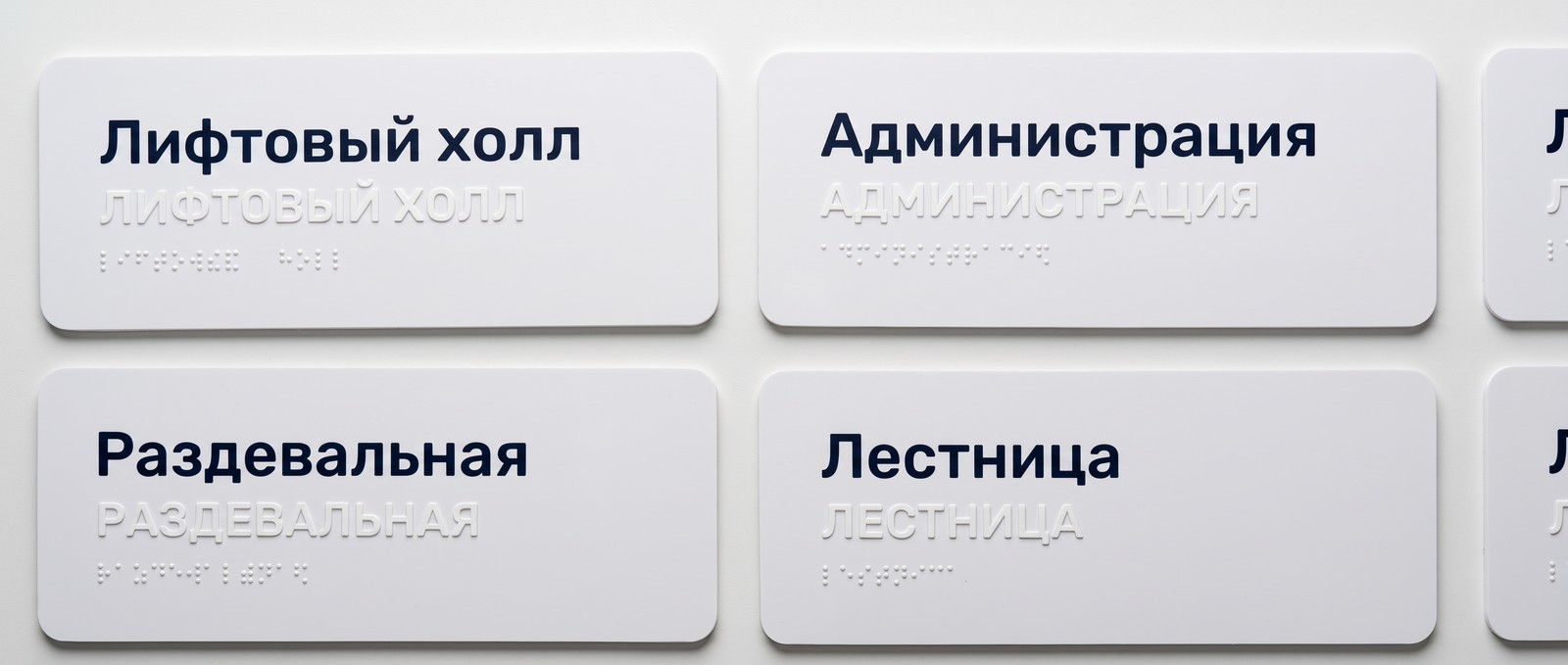

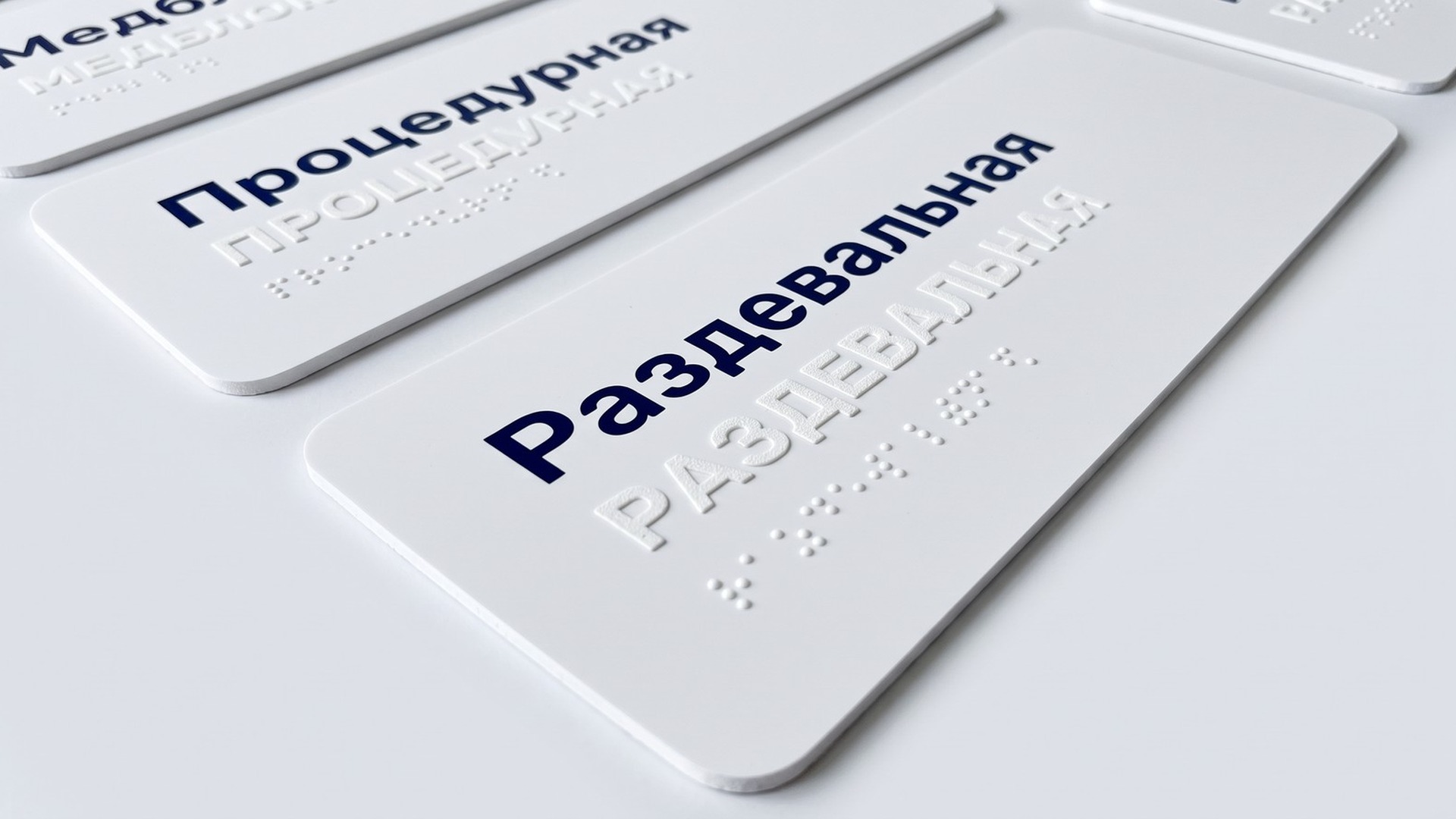

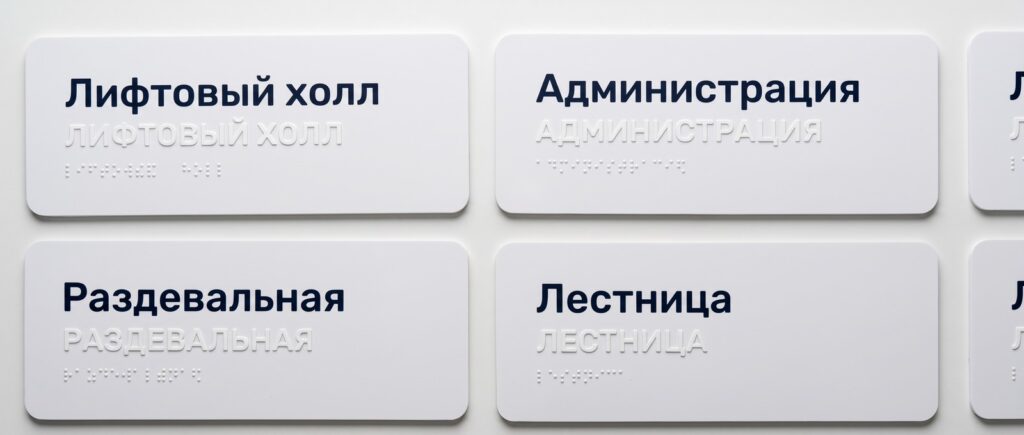

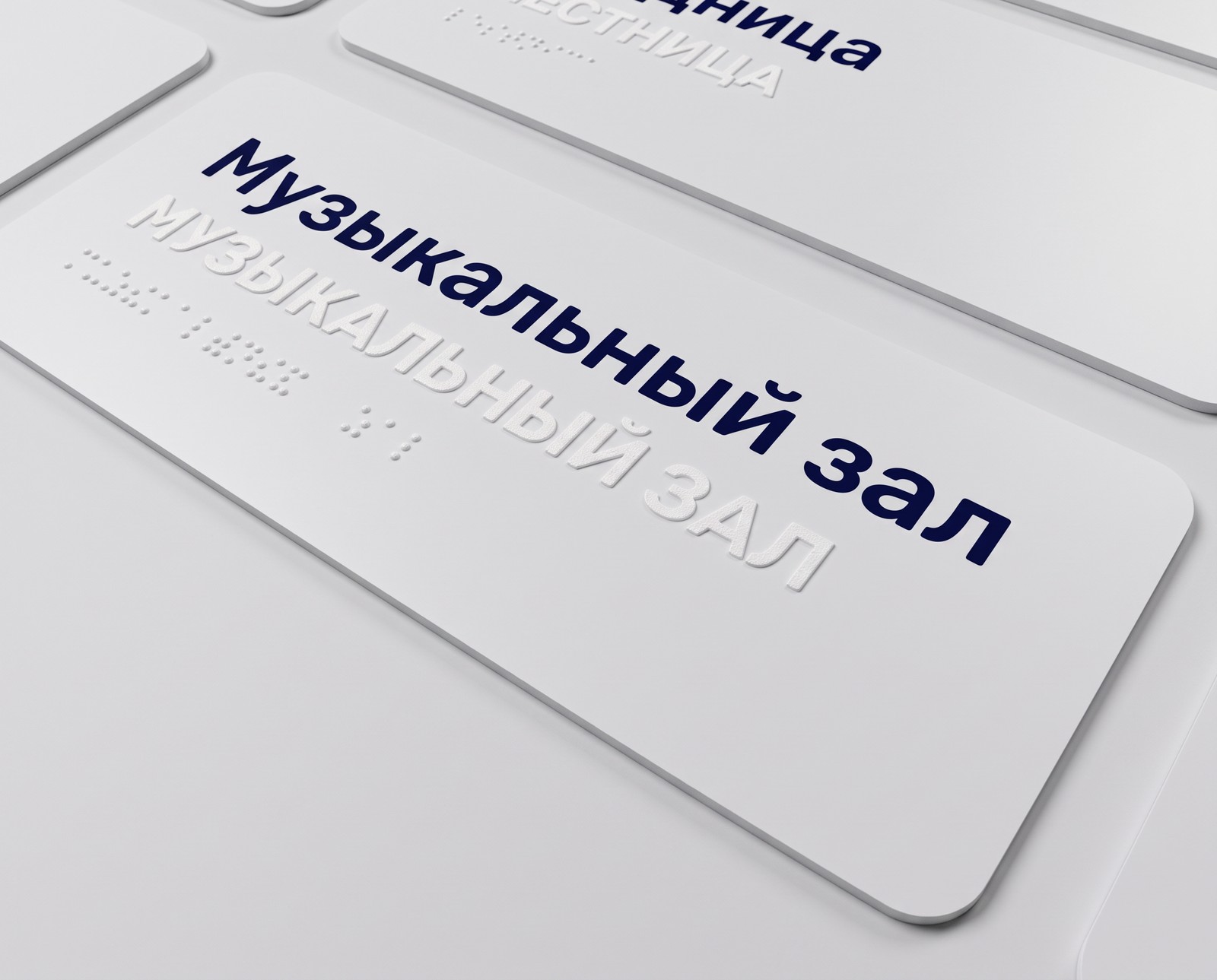

На фотографиях — те самые 32 тактильные таблички.
Особенность этих табличек: рельеф в цвет подложки
Обычно тактильную табличку делают контрастной: жёлтая плашка, чёрный рельеф. Здесь стандарт застройщика диктует другую логику — плашка белая, наименование печатается синим, а рельефно-линейный шрифт и точки Брайля выполнены белым, в цвет подложки.

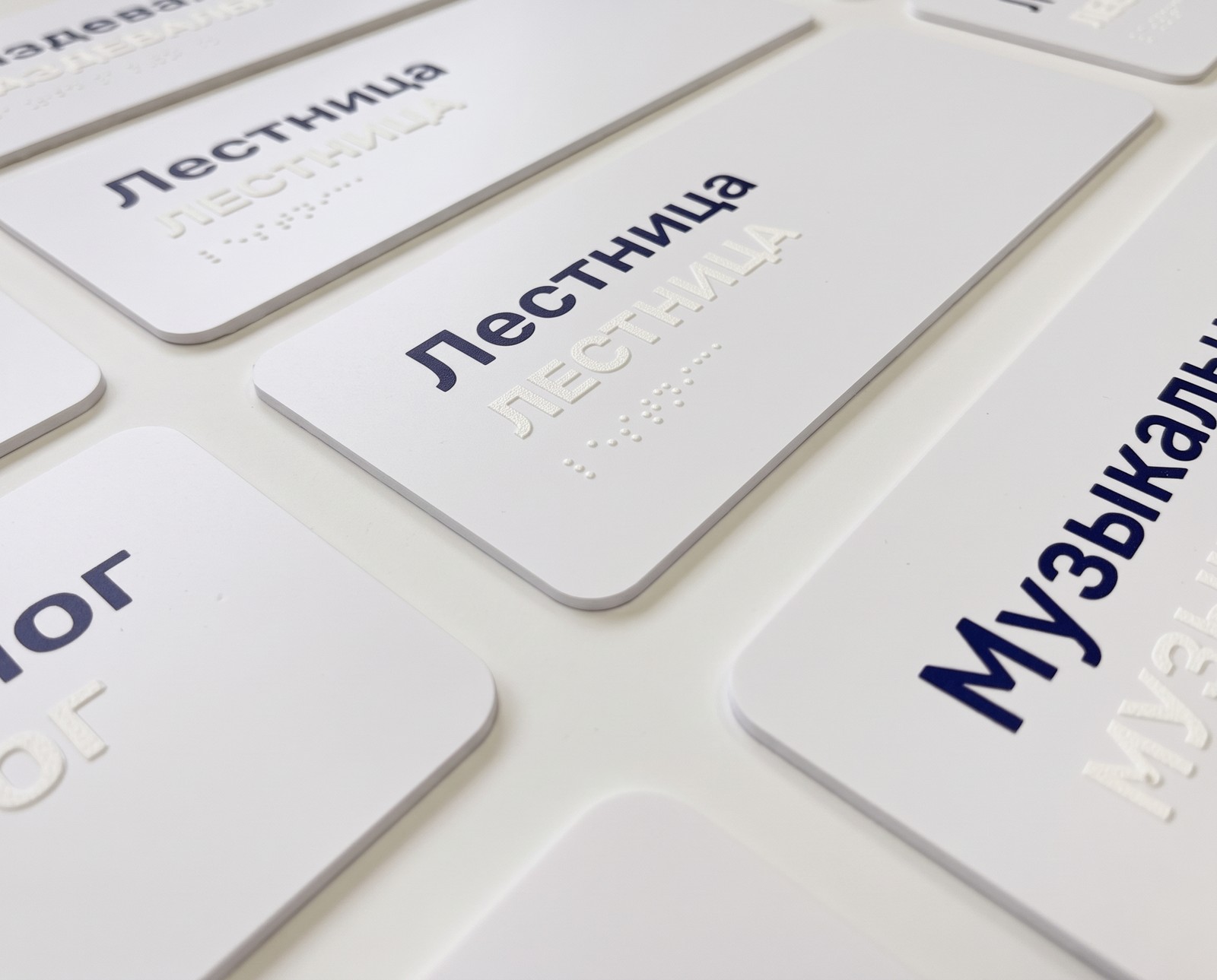

Решение спорное на вид и абсолютно рабочее на ощупь: незрячий читает рельеф пальцем, ему цвет безразличен; зрячий читает синюю строку; а помещение остаётся в спокойной гамме интерьера детского сада. На фото это хорошо видно — рельеф проявляется только на боковом свете.
Что задано стандартом и проверено на каждой плашке
- Плашка 250×100 мм, ПВХ 3 мм, УФ-печать, скругление R10 — без острых кромок на уровне детской руки.
- Тактильная строка — прописные высотой 12 мм, это минимум ГОСТ Р 51671-2020 п. 6.4.4; ниже не опускаемся ни при каком наименовании.
- Шрифт Брайля по ГОСТ Р 56832-2020: точка 1,5 мм, шаг точек 2,7 мм, шаг знака 6,6 мм. Размеры Брайля стандарт менять прямо запрещает, поэтому это последнее, что мы трогаем.
- Зазор между печатной строкой и Брайлем — 10 мм (ГОСТ Р 51671-2020), поля 22,5 мм по периметру.
- Косая черта в «Логопед/психолог» и цифры внутри наименований переводятся в Брайль без потерь — непереведённых символов ноль.
Порядок уступок
Когда длинное наименование не влезает, уступает кегль печатной строки — сначала он, и только он. Тактильную строку и Брайль не ужимаем: печатную надпись можно прочитать с полуметра, а рельеф читается только пальцем и только в норме.
Фотографии объекта
Состав работ
Ход работ
Сверяем перечень с планами: каждая метка на листе привязывается к помещению за дверью, а не к тому, с какой стороны стоит подпись. Контроль — по знакам с заранее известным ответом.
Берём фактические наименования из руководства застройщика, а не из экспликации: «Раздаточная с подъёмником для пищи» на табличке становится «Раздаточной». Спорные позиции выносим заказчику списком.
Верстаем каждую табличку по эталону стандарта, переводим наименования в Брайль, проверяем высоту рельефа и зазоры по фактическим чернилам страницы.
Комплект уходит заказчику. В производство ничего не идёт, пока вёрстка не подтверждена.
Согласованный тираж ушёл в печать. На готовых изделиях проверили высоту рельефных букв и точек Брайля — по факту, а не по макету. Таблички приняты и отправлены на объект: монтаж выполнит наша бригада.
