Конструкция
Полностью разборная конструкция из стали 1.2 мм. Каждый узел можно рассмотреть в 3D: от анкерного основания до тактильного поля со шрифтом Брайля.
Откручиваются 4 боковых винта — цельная лицевая клик-рамка снимается, тактильная панель вынимается вперёд. Обновили план этажа или сменили объект — поменяли только поле, стойка остаётся на месте.
Поле читается стоя и из кресла — фиксируется винтом сквозь П-кронштейн.
Антивандальная жёсткая конструкция, покрытие в любой цвет по каталогу RAL.
Телескоп с хомутом-барашком под любой рост и норматив.
Плита 200×200 на 4 анкера — устойчиво на любом полу.
Поле 500×400 по ГОСТ — рельефная графика и Брайль для слабовидящих.
Вращайте модель, разносите узлы ползунком, наводите на номера деталей — интерактивная взрыв-схема прямо в браузере, без установки.

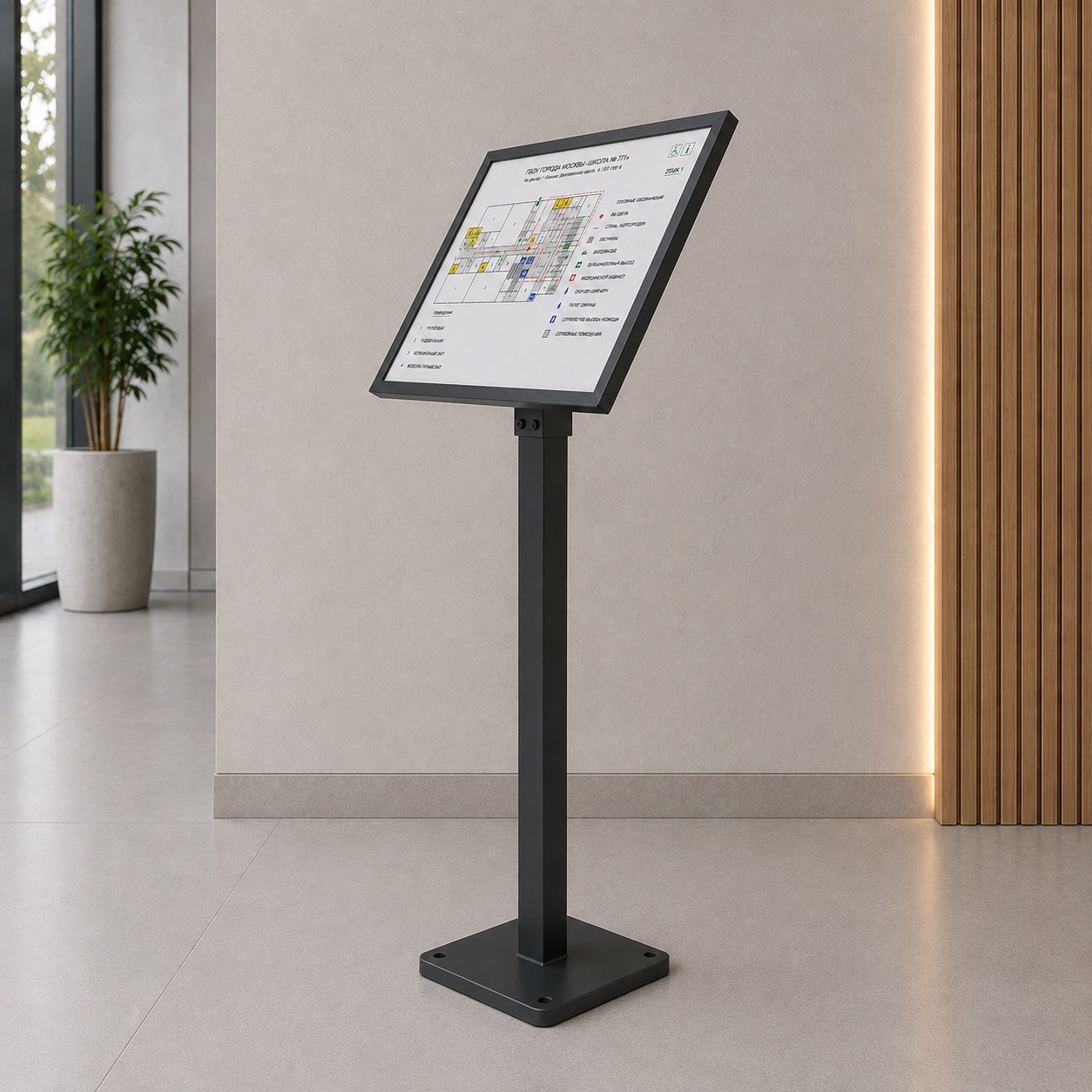

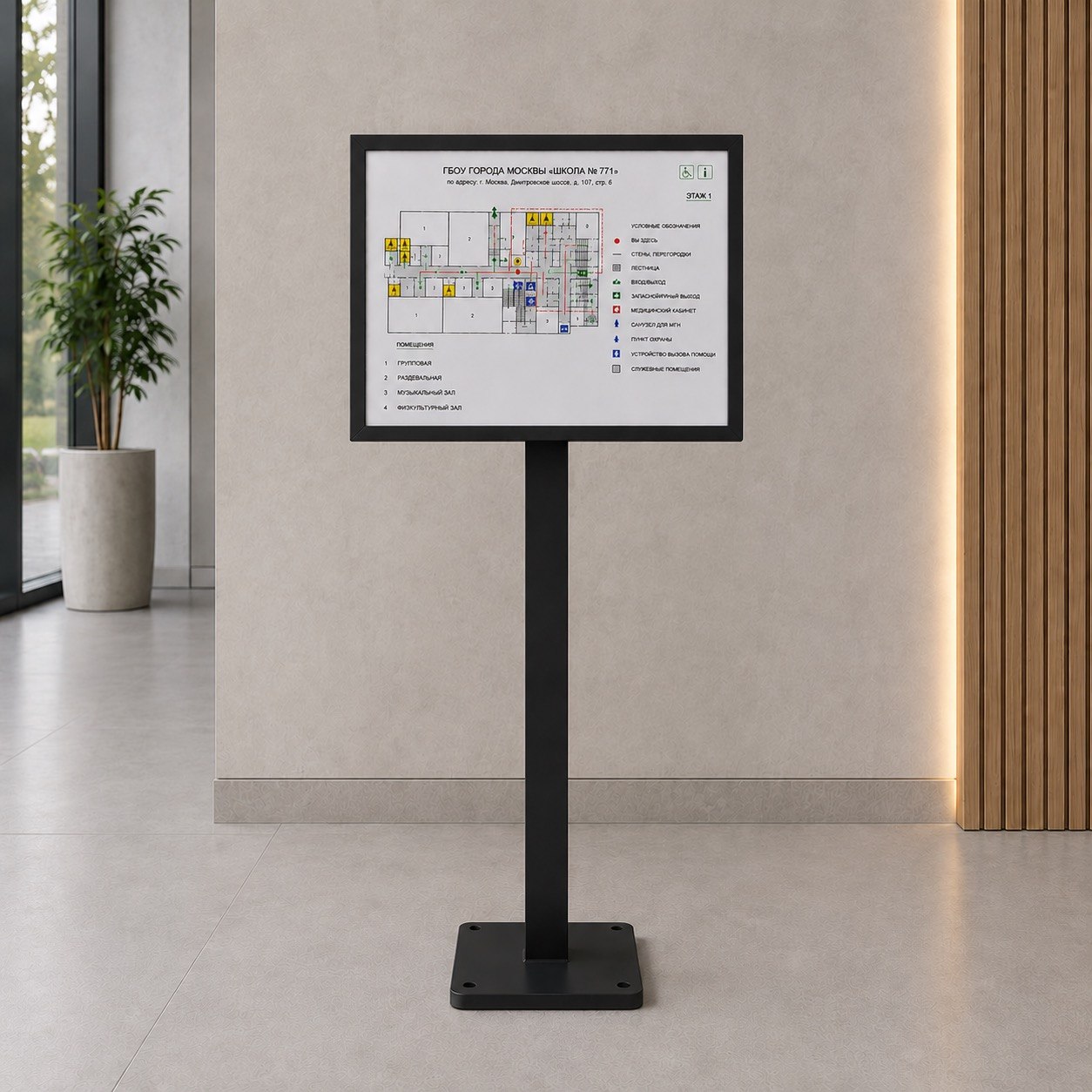

Тактильная мнемосхема на стойке с регулируемой высотой — напольное решение для пространств без подходящей стены. Чёрная рамка и стальная стойка с порошковым покрытием. Соответствует ГОСТ Р 59601-2021 и ГОСТ Р 70734-2023.
Бывают пространства, где смонтировать мнемосхему на стену просто некуда: широкий атриум, открытый холл, входная группа с панорамным остеклением. Именно для таких случаев существует тактильная мнемосхема на стойке в напольном исполнении. Одна труба, чёрное порошковое покрытие, регулируемая высота — конструкция ставится там, где это удобно, без привязки к несущим конструкциям.
Ключевое отличие этой модели — регулировка высоты. Панель можно выставить так, чтобы план одинаково удобно читался и стоящим человеком, и пользователем кресла-коляски. Это не опциональная доработка, а принципиальная часть конструктива: отдельностоящая мнемосхема с наклоном обеспечивает тактильный доступ для разных категорий МГН без дополнительных приспособлений.
Графитово-чёрный цвет рамки и стойки смотрится строго и нейтрально — вписывается в современные деловые интерьеры, не конфликтует с тёмными отделочными материалами. Схема изготавливается индивидуально по архитектурным планам объекта. Тактильные мнемосхемы для инвалидов этого типа разрабатываются с рельефными элементами, крупным рельефным шрифтом для слабовидящих и шрифтом Брайля — в соответствии с требованиями ГОСТ Р 59601-2021 и ГОСТ Р 70734-2023.
Одна опора — это сознательное конструктивное решение. Регулируемая мнемосхема на стойке с одной трубой занимает меньше места в проходе, легче переставляется при необходимости и выглядит лаконичнее. Две стойки применяются там, где нужна повышенная устойчивость при интенсивном потоке посетителей — это другая модель.
Высота фиксируется механически в узле крепления панели к стойке. Он подбирается при монтаже под конкретные условия: рост большинства пользователей и высоту кресла-коляски. После установки высота остаётся неизменной — конструкция не предназначена для самостоятельной перенастройки посетителями.
Функционально все три варианта идентичны. Разница — только в цвете порошкового покрытия рамки и стойки. Чёрный выбирают для тёмных и строгих интерьеров: деловые центры, современные вузы, учреждения культуры с нейтральной цветовой гаммой. Схема на чёрном фоне с высококонтрастными элементами соответствует требованиям ГОСТ Р 70734-2023 вне зависимости от цвета стойки.
Для изготовления нужен план этажа или здания в формате PDF или DWG. На его основе разрабатывается индивидуальная схема с рельефным планом, обозначением помещений, путей движения и точки текущего местоположения. Срок изготовления — от 5 рабочих дней после согласования макета.
Стоимость 25 000 ₽ включает изготовление схемы и стойки. Монтаж и доставка рассчитываются отдельно в зависимости от региона и объёма заказа. Уточните условия при оформлении заявки.
