Тактильная мнемосхема со шрифтом Брайля, 830×600 мм

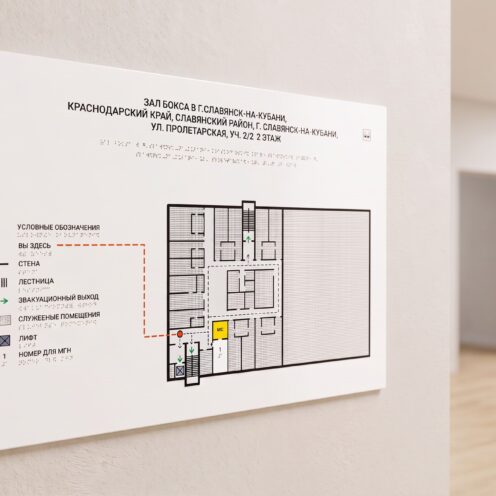

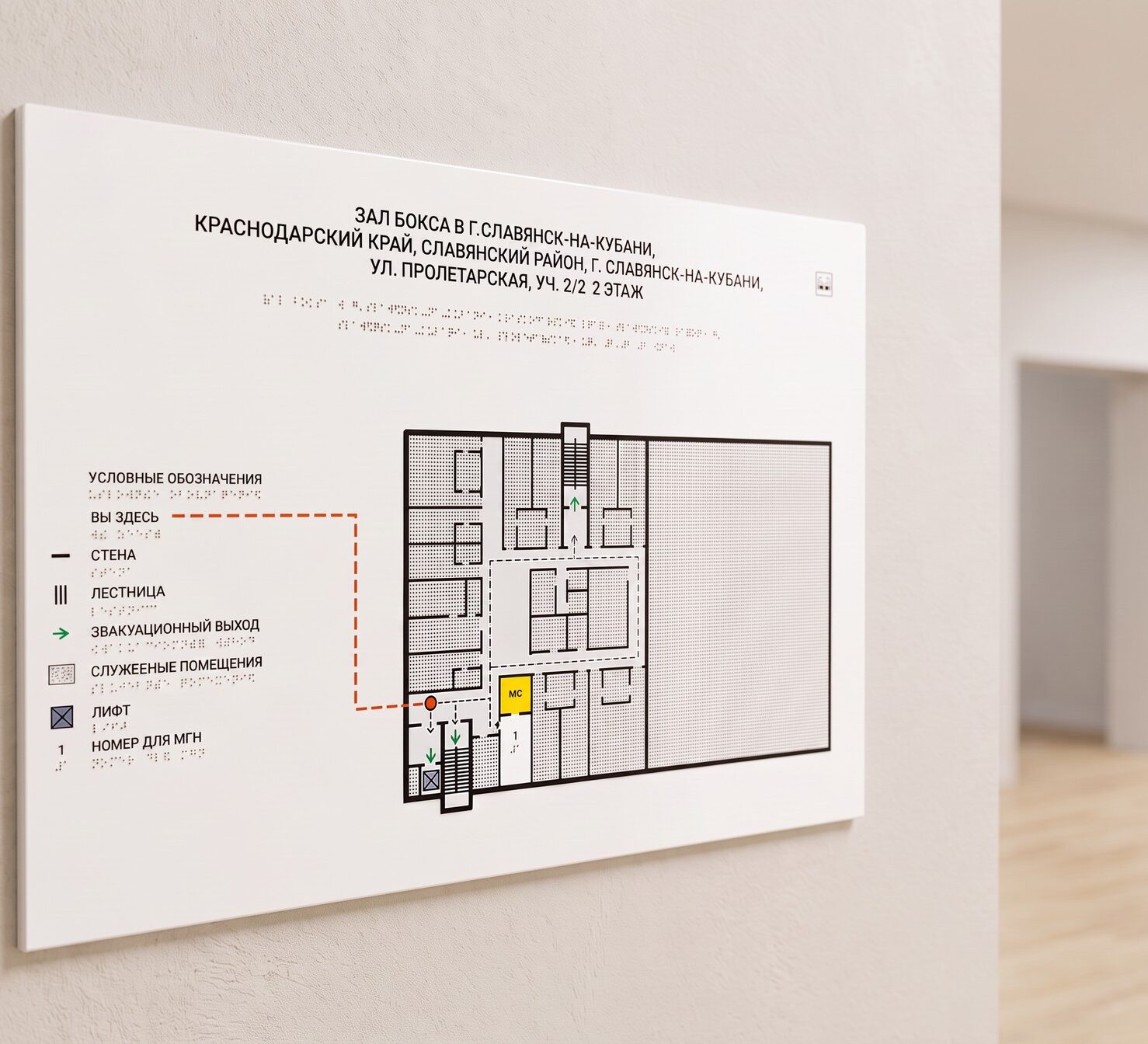

Тактильная мнемосхема этажа 830×600 мм со шрифтом Брайля — рельефный план помещений для незрячих и слабовидящих посетителей. Каждая надпись продублирована рельефно-точечным шрифтом, основа — ПВХ 3 мм или композит 3 мм, нанесение — УФ-печать, поверхность защищена полиуретановым лаком. Изготавливается индивидуально по плану объекта в соответствии с ГОСТ Р 59601-2021 и ГОСТ Р 70734-2023.
Мнемосхема этажа с Брайлем: читается рукой целиком
Когда на объекте несколько этажей, важно, чтобы каждый из них был оформлен по единому принципу. Эта тактильная мнемосхема со шрифтом Брайля — план конкретного этажа, в котором все без исключения надписи продублированы рельефно-точечным шрифтом. Незрячий человек не ищет фрагменты с подписями: он ведёт рукой по схеме и считывает полную картину — стены, коридоры, помещения, отметку «Вы здесь».
Размер панели — 830×600 мм, горизонтальная ориентация. Такой формат позволяет разместить план этажа средней сложности без перегруженности деталями: рельефные элементы не сливаются, между зонами остаётся достаточно свободного пространства для тактильного восприятия. Схема изготавливается индивидуально по плану конкретного объекта — типовых решений здесь нет, каждый макет разрабатывается заново.
Основа — ПВХ 3 мм или композит 3 мм, белая. Рельефная графика и шрифт Брайля наносятся методом УФ-печати. Высота точек Брайля — 0,7–1,0 мм, что соответствует требованиям ГОСТ Р 56832-2020 и обеспечивает уверенное тактильное считывание. Поверхность покрыта полиуретановым лаком — он защищает рельеф от истирания и допускает влажную уборку, включая санитарную обработку. Углы панели скруглены: норматив прямо запрещает острые грани и углы на тактильных средствах информирования, чтобы исключить травмирование при контакте.

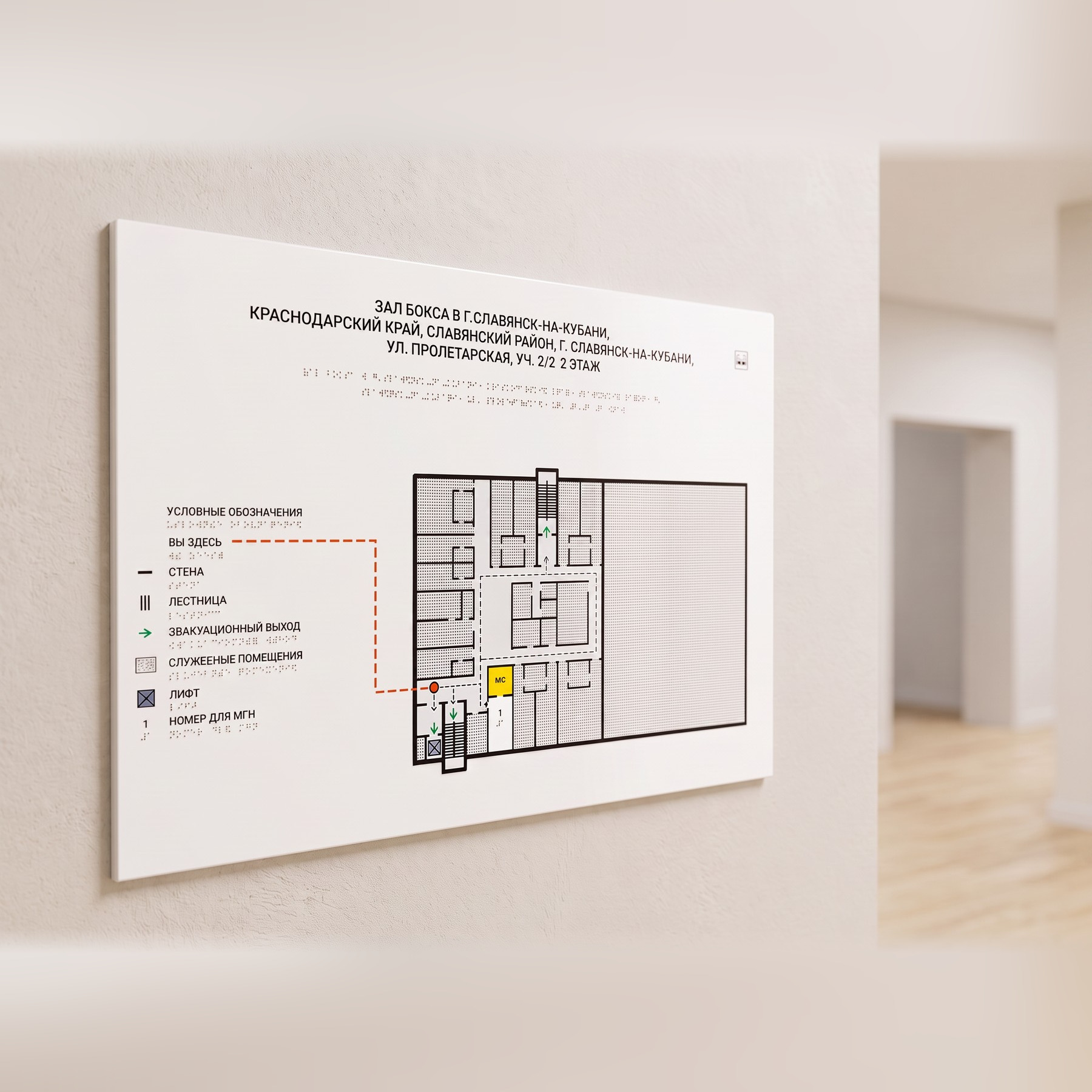

Мнемосхема крепится к стене приклеиванием — без видимого крепежа, поверхность остаётся ровной и аккуратной. Обязательный элемент каждой схемы — легенда с расшифровкой всех условных обозначений, также продублированная шрифтом Брайля. Это требование ГОСТ Р 70734-2023: пользователь должен понимать, что означает каждый символ, не обращаясь за помощью к персоналу.
Характеристики и технические параметры
- Размер: 830×600 мм, горизонтальная ориентация панели.
- Материал основы: ПВХ 3 мм (14 500 ₽) или композит 3 мм (16 000 ₽), белая поверхность с нанесением цвета по RAL методом УФ-печати.

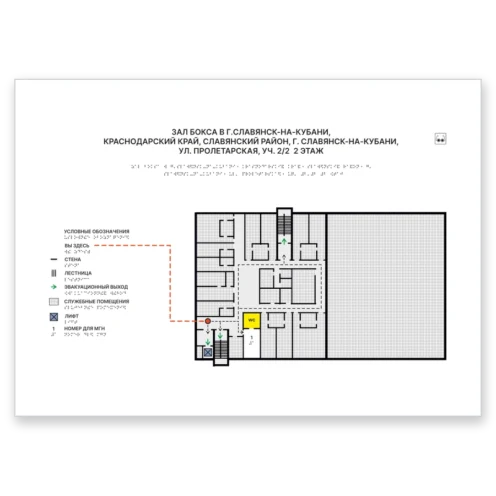

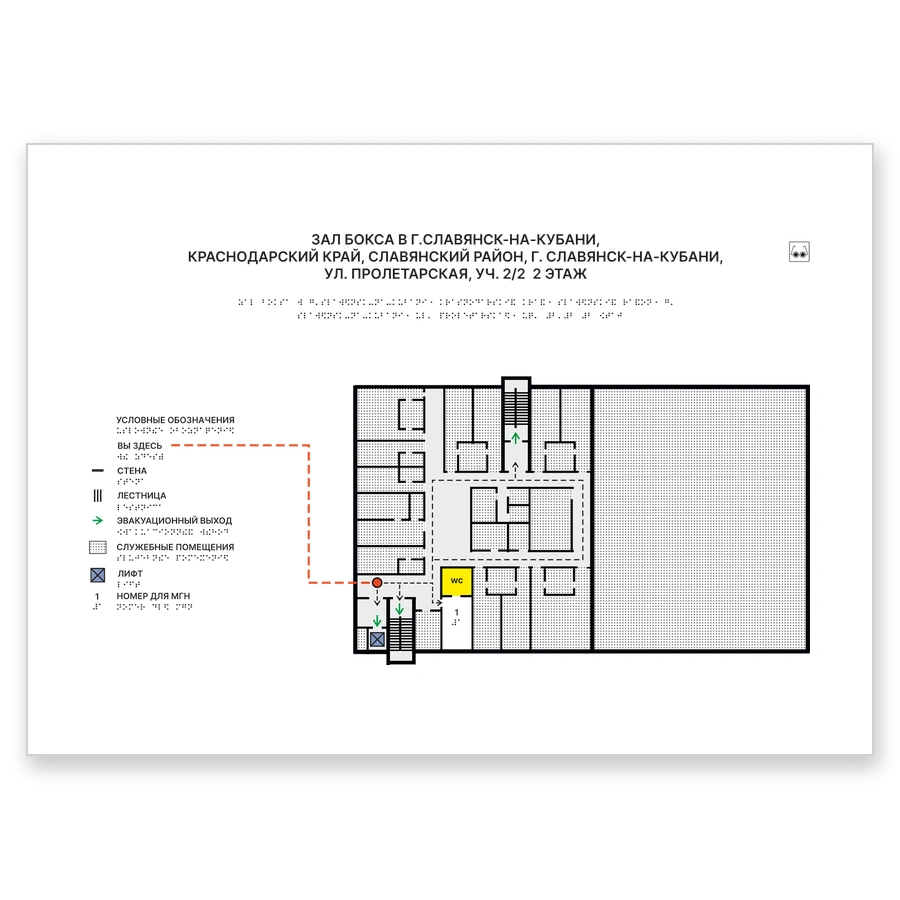

- Рельефная графика: стены, перегородки, пути движения, пиктограммы помещений, отметка «Вы здесь» — все элементы выполнены рельефом, доступным для тактильного считывания.
- Шрифт Брайля: все надписи на схеме продублированы рельефно-точечным шрифтом, высота точек 0,7–1,0 мм, соответствует ГОСТ Р 56832-2020.
- Легенда: обязательная часть схемы — перечень всех условных обозначений с расшифровкой, выполненной шрифтом Брайля и плоскопечатным шрифтом.
- Защита поверхности: полиуретановый лак — стойкий к истиранию и санитарной обработке, сохраняет рельеф при регулярной влажной уборке.
- Углы: скруглённые — норматив запрещает острые грани и углы на тактильных средствах информирования во избежание травм при тактильном контакте.
- Крепление: приклеивается к стене, без видимого крепежа и выступающих элементов.
- Изготовление: строго по плану конкретного объекта, с разработкой индивидуального макета.
- Нормативы: ГОСТ Р 59601-2021 (тактильные мнемосхемы), ГОСТ Р 70734-2023 (доступный дизайн мнемосхем), ГОСТ Р 56832-2020 (шрифт Брайля).
Часто задаваемые вопросы
Незрячий человек читает схему рукой — он не может «посмотреть» на подписи к помещениям отдельно. Если продублированы только отдельные фрагменты, а названия кабинетов или обозначения зон остались без Брайля, схема становится частично нечитаемой. ГОСТ Р 70734-2023 требует, чтобы пользователь мог считать всю информацию самостоятельно, без обращения к персоналу. Именно поэтому на этой мнемосхеме рельефно-точечным шрифтом продублировано всё: и названия помещений, и легенда, и отметка «Вы здесь».
Мнемосхема здания показывает общую структуру объекта: расположение этажей, входов, основных функциональных зон. Мнемосхема этажа — детальный план одного уровня: конкретные помещения, их нумерация, пути движения по коридорам, санузлы, лестницы и лифты на данном этаже. Эти два типа схем дополняют друг друга и при правильной навигационной системе работают в паре: человек сначала ориентируется в здании в целом, затем — на конкретном этаже.
Нет. Каждая мнемосхема изготавливается индивидуально по плану конкретного этажа. Планировка этажей, как правило, различается — разные конфигурации коридоров, разное расположение помещений, разные номера кабинетов. Использование одной схемы для нескольких этажей сделает навигацию недостоверной и дезориентирует незрячего пользователя. Если на объекте несколько этажей, под каждый разрабатывается отдельный макет в единой стилистике.
Схему размещают так, чтобы центр панели находился на высоте 1,4–1,6 м от уровня пола. Перед схемой должно быть достаточно пространства, чтобы подойти вплотную: незрячий человек охватывает схему обеими руками, поэтому стойки, урны и другие препятствия непосредственно перед панелью недопустимы. Стандартное место установки — стена у выхода с лестницы или лифтового холла на этаже.
Да. Поверхность схемы покрыта полиуретановым лаком, который устойчив к влажной уборке и санитарной обработке стандартными дезинфицирующими средствами. Лак защищает рельефные элементы от истирания и не даёт точкам Брайля разрушаться при регулярном тактильном контакте. Именно поэтому этот тип покрытия выбран как основной для мнемосхем, устанавливаемых в клиниках, медцентрах и больницах.
