Тактильная мнемосхема по ГОСТ, 830×600 мм (композит)

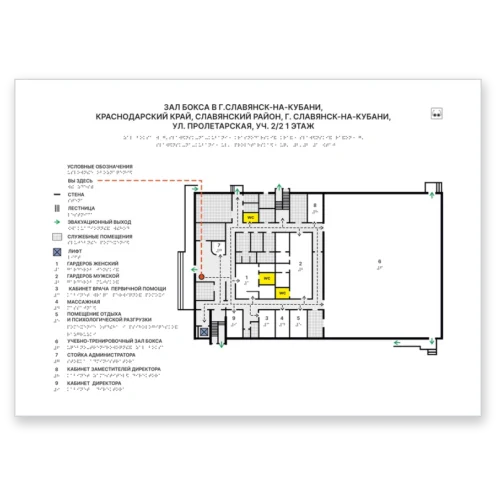

Это рельефный план этажа, который незрячий человек читает рукой. Схема размером 830×600 мм вешается горизонтально в вестибюле или у входа на этаж — там, где проходит основной поток посетителей. Подойти вплотную и провести ладонью по плану — именно так она используется.

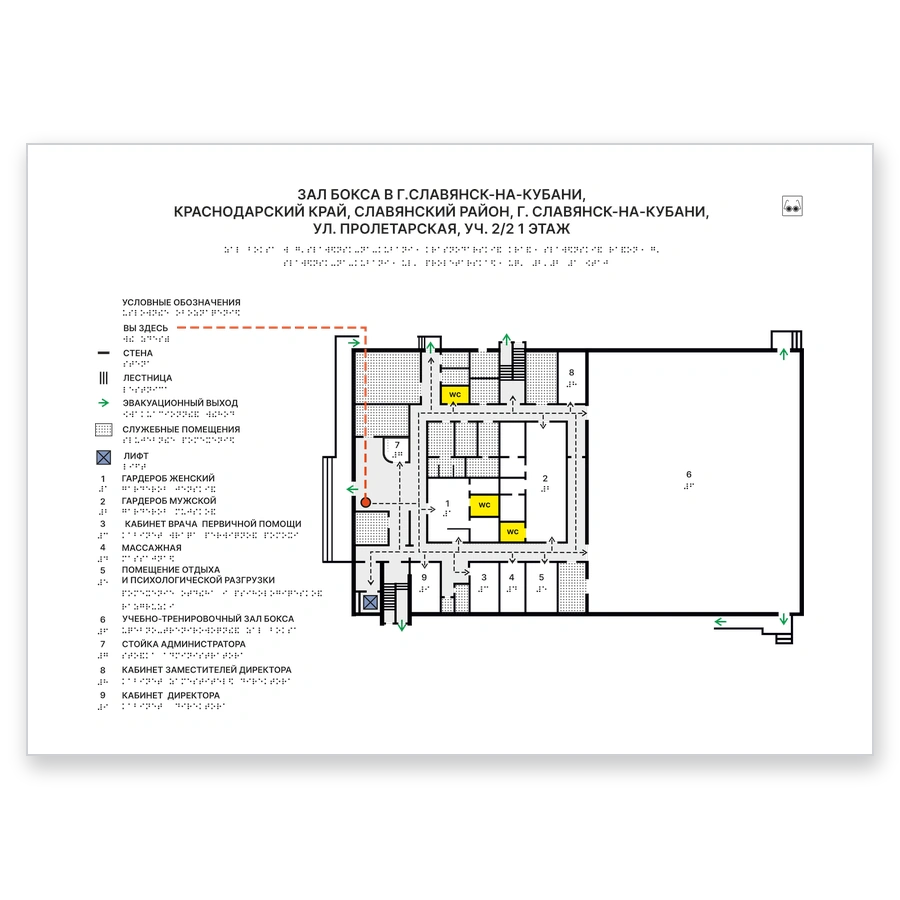

На схеме есть всё, что нужно для ориентирования: контуры помещений, пути движения, нумерация кабинетов, обозначения лифта, санузлов и эвакуационных выходов, отметка «Вы здесь». Легенда из 9 позиций расшифровывает каждый символ — без неё мнемосхема превращается в нечитаемый рельеф. Это прямое требование ГОСТ Р 59601-2021: каждый условный знак должен быть объяснён.

Все текстовые подписи на плане дублируются шрифтом Брайля по ГОСТ Р 56832-2020. Высота рельефных элементов схемы — от 0,8 до 2 мм: этого диапазона достаточно, чтобы подушечки пальцев уверенно различали стены, проходы и пиктограммы. Основа — белый композит 3 мм, графика нанесена УФ-печатью, сверху — полиуретановый лак, который защищает рельеф от истирания и допускает влажную уборку дезинфицирующими средствами.

Каждая мнемосхема изготавливается индивидуально: мы получаем поэтажный план объекта, разрабатываем макет, согласовываем и передаём в производство. Готовое изделие приклеивается к стене без видимого крепежа — монтаж занимает около 20 минут.

Тактильная мнемосхема этажа обязательна на объектах, которые обязаны обеспечивать доступную среду. Чаще всего её устанавливают в:

• медицинских учреждениях — поликлиниках, клиниках, медицинских центрах, больницах, где посетители с нарушениями зрения приходят регулярно;
• учебных заведениях — школах, колледжах, вузах;
• административных зданиях — МФЦ, налоговых инспекциях, органах власти;
• спортивных объектах — стадионах, физкультурно-оздоровительных комплексах;
• учреждениях культуры — театрах, музеях, библиотеках.

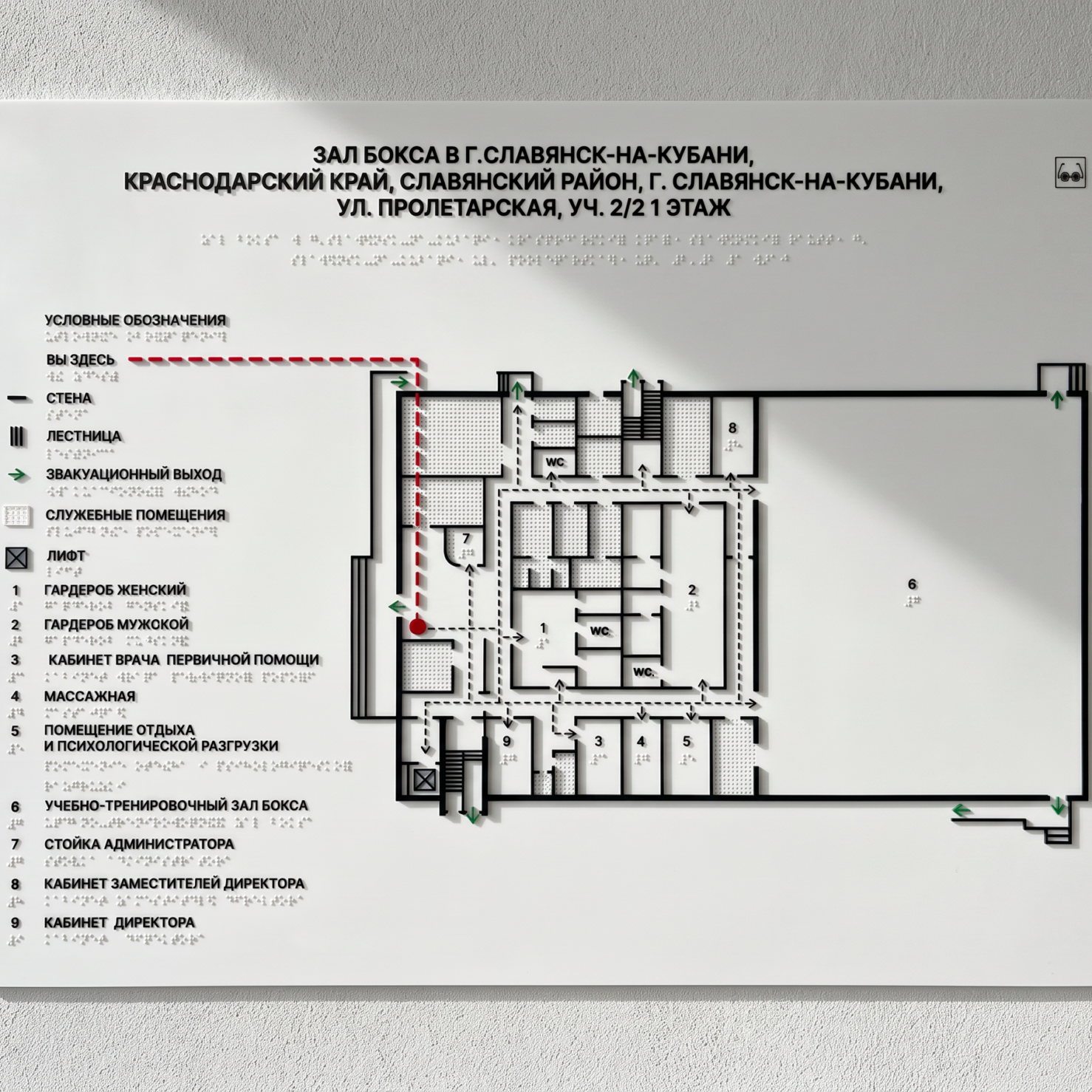

Место размещения: стена в вестибюле первого этажа или непосредственно у входа на каждый этаж, в зоне основного пешеходного потока. По норме — высота 1,4–1,6 м от пола до центра схемы, рядом должно быть свободное пространство, позволяющее подойти вплотную. ГОСТ Р 70734-2023 уточняет требования к доступному дизайну мнемосхем и зоне тактильного доступа к ним.

• Размер и ориентация: 830×600 мм, горизонтальный формат — оптимален для плана этажа, обеспечивает читаемую масштабную детализацию помещений.
• Основа: белый композит 3 мм — жёсткий, не деформируется при эксплуатации, держит рельеф без просадок.
• Графика и рельеф: УФ-печать по белой основе, рельефные элементы с высотой от 0,8 до 2 мм по ГОСТ Р 59601-2021.
• Шрифт Брайля: все подписи продублированы рельефно-точечным шрифтом по ГОСТ Р 56832-2020 — диаметр точки 1,5 мм, шаг в ячейке 2,5 мм.
• Защитное покрытие: полиуретановый лак — стойкий к истиранию пальцами, не реагирует на бытовые дезинфицирующие растворы, допускает регулярную влажную уборку.
• Углы: скруглённые — острые грани и углы на тактильных носителях информации запрещены нормой, поскольку создают травмоопасность при тактильном чтении.

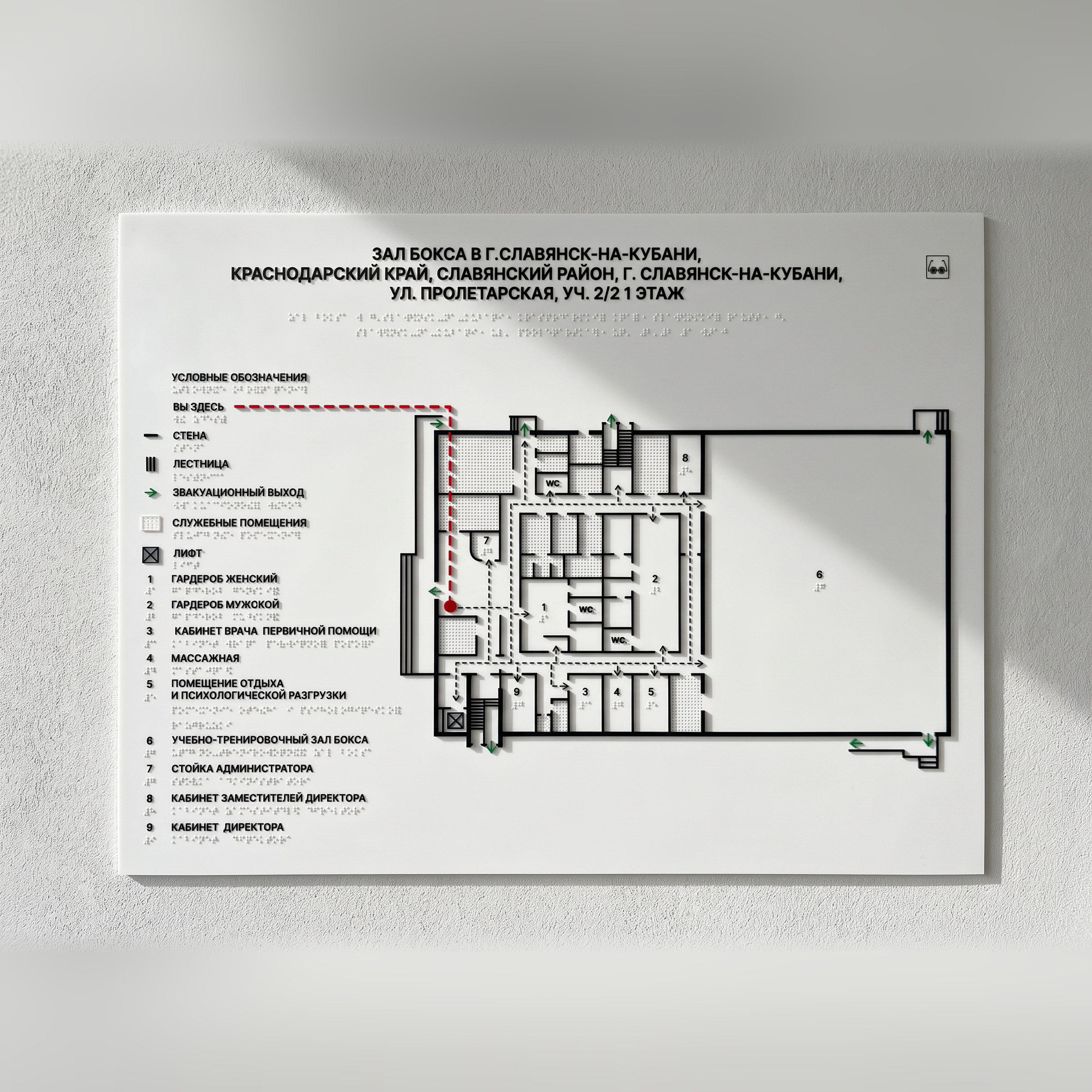

• Крепление: приклеивается к стене на жидкие гвозди или двусторонний скотч повышенной адгезии, без сквозного крепежа и видимых элементов.
• Содержание схемы: план этажа, легенда на 9 позиций с расшифровкой каждого символа, эвакуационные выходы, лифт, санузлы, отметка «Вы здесь».
• Изготовление: строго по плану конкретного объекта, с индивидуальным макетом и согласованием перед запуском в производство.
• Нормативы: ГОСТ Р 59601-2021, ГОСТ Р 70734-2023, ГОСТ Р 56832-2020.
