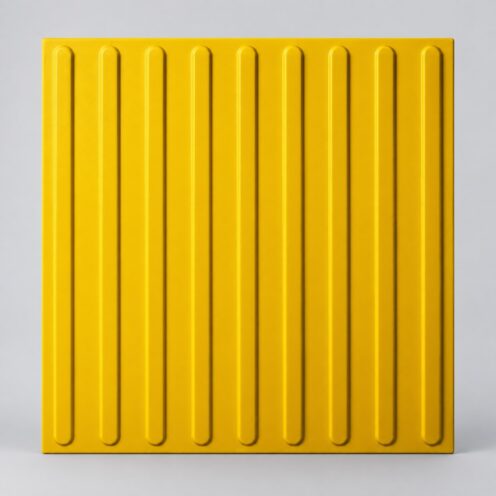

Тактильная плитка ПВХ направляющая, продольные рифы, 300×300 и 500×500 мм
Направляющая тактильная плитка ПВХ с продольными параллельными рифами — напольный указатель, который ведёт незрячего вдоль маршрута в холле, вестибюле или широком коридоре. Выпускается в размерах 300×300 и 500×500 мм, изготавливается из пластифицируемого ПВХ с твёрдостью по Шору не менее 80 единиц по шкале А, окрашивается в массе УФ-стойким красителем. Соответствует ГОСТ Р 52875-2018 и СП 59.13330.2020.
Как работает направляющая тактильная плитка с продольными рифами
Конусы говорят «стоп» или «осторожно». Продольные рифы говорят «иди сюда». Именно это разделение лежит в основе тактильной навигации: направляющая тактильная плитка ведёт человека вдоль маршрута — тростью и подошвой он считывает рифы и держит курс, не теряясь в открытом пространстве, где стены далеко и нащупать их нечем.
По ГОСТ Р 52875-2018 направляющие указатели выполняются исключительно с продольными параллельными рифами с плоской вершиной — таков единственный допустимый тип рифления для этой функции. Число рифов ГОСТ нормирует не для плитки, а для СОБРАННОГО указателя: по п. 4.1.7 направляющий указатель составляют три или шесть продольных рифов. Сколько плиток ляжет в ряд поперёк маршрута, столько и определяет итоговую ширину полосы.
Тактильная плитка с продольными рифами окрашивается в жёлтый цвет (диапазон RAL 1003–1012, 1016, 1018) при укладке на тёмную поверхность или в чёрный — на светлую. Краситель вводится в массу материала и обеспечивает сохранение цвета не менее трёх лет. Это важно: выцветшая или незаметная плитка перестаёт работать как указатель для слабовидящих.
Материал — пластифицируемый ПВХ, который ГОСТ Р 52875-2018 относит к «плитам из композитных материалов» для коммуникационных путей, то есть для применения внутри зданий. Монтаж — на клей; суммарная толщина плиты вместе с клеевым слоем не должна превышать 2,0 мм, чтобы не создавать порога и не становиться препятствием для других посетителей.
Характеристики и особенности плитки
- Размеры: 300×300 и 500×500 мм — оба формата предусмотрены ГОСТ Р 52875-2018 для напольных указателей на коммуникационных путях. Формат 500×500 мм удобен при прокладке длинных прямых маршрутов: меньше швов, быстрее монтаж.
- Материал: пластифицируемый ПВХ с твёрдостью по Шору не менее 80 единиц по шкале А — достаточно жёсткий, чтобы рифы не деформировались под нагрузкой, и достаточно эластичный, чтобы плотно прилегать к основанию при укладке на клей.
- Рифление: прямолинейные параллельные рифы с плоской вершиной, расположенные вдоль плитки. Продольная ориентация рифов — единственный допустимый вариант для направляющего указателя. Число рифов в собранном указателе — три или шесть (п. 4.1.7), оно задаётся раскладкой плиток поперёк маршрута.
- Цвет и стойкость: жёлтый (RAL 1003–1012, 1016, 1018), краситель вводится в массу материала при производстве. УФ-стойкий состав обеспечивает сохранение цвета не менее трёх лет — требование п. 4.1.15 ГОСТ Р 52875-2018.
- Монтаж: приклеивание на подготовленную поверхность пола. Суммарная толщина плиты с клеевым слоем — не более 2,0 мм. При необходимости крепления шурупами головки должны быть утоплены заподлицо с поверхностью плитки.
- Применение: исключительно внутри зданий, на коммуникационных путях — именно для этого условия рассчитан материал и технология окраски.
Часто задаваемые вопросы
Это два разных сигнала. Конусы сообщают об опасности или смене ситуации — «стоп», «осторожно, лестница», «осторожно, дверь». Продольные рифы означают только одно: маршрут продолжается, иди вперёд. ГОСТ Р 52875-2018 жёстко разграничивает эти типы: направляющий указатель выполняется только с прямолинейными параллельными рифами, конусы для него недопустимы.
Нет. ПВХ-плитка по ГОСТ Р 52875-2018 относится к материалам для коммуникационных путей внутри зданий. Для наружных маршрутов используют бетонные или керамогранитные плиты с соответствующими характеристиками. Применение ПВХ снаружи не предусмотрено нормативом и не рекомендуется.
ГОСТ Р 52875-2018 в п. 4.1.7 нормирует число рифов у СОБРАННОГО направляющего указателя — три или шесть, других вариантов нет. К отдельной плитке это требование не относится: она задаёт шаг и профиль рифов, а нужную ширину полосы набирают раскладкой. Считайте по итоговому указателю, а не по плитке.
По обе стороны от направляющей полосы должна быть свободная зона шириной не менее 0,9 м и высотой не менее 2,1 м — без мебели, стоек, урн и любых других предметов. Это требование ГОСТ Р 52875-2018: полоса, с обеих сторон которой стоят препятствия, не обеспечивает безопасного движения и не выполняет своей функции.
Основной способ — приклеивание на подготовленное основание. Суммарная толщина плитки вместе с клеевым слоем не должна превышать 2,0 мм, чтобы не создавать порога. Если требуется дополнительное крепление шурупами, их головки должны быть полностью утоплены в тело плитки — выступающие головки создают опасность для посетителей и не соответствуют требованиям норматива.
