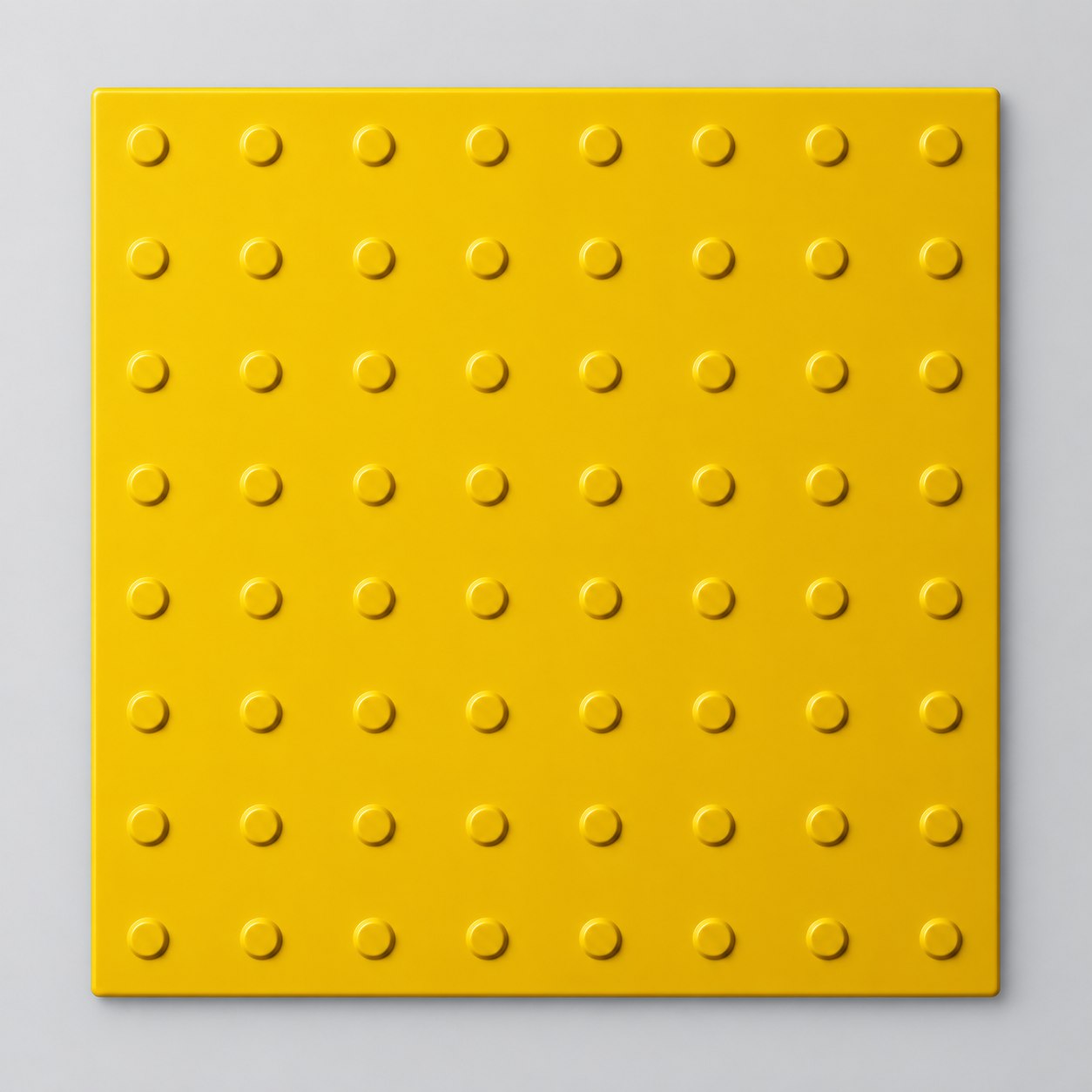

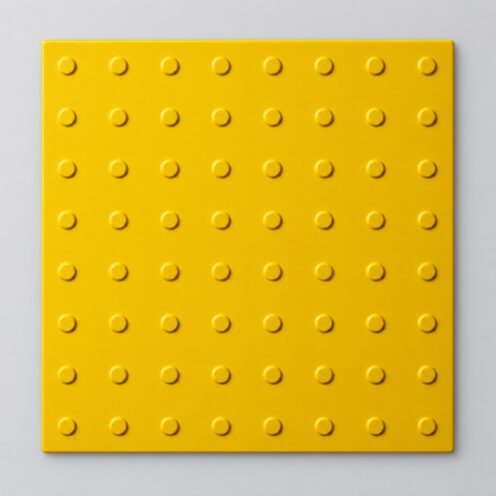

Тактильная плитка ПВХ 500×500 мм, конусы — предупреждающая
Тактильная плитка из ПВХ пластика.
Предназначенная для использования внутри помещения, тактильная плитка сделана из высококачественного литого ПВХ пластика. Её твёрдость не превышает 98 единиц по Шору, что обеспечивает высокие эксплуатационные характеристики и предотвращает возникновение заломов при укладке. Внутренняя поверхность конусов усилена рёбрами жёсткости, которые имеют цельнолитую структуру и не имеют видимых швов и соединений с поверхностью плитки, что значительно повышает прочность изделия. Линейное расположение конусных рифов помогает людям с нарушением зрения определить присутствие преодолимых препятствий на пути (например, лестницы, дверные проёмы и другие).
Предупреждающая тактильная плитка ПВХ 500×500 мм: один элемент — полная нормативная глубина
Тактильная плитка 500х500 мм с конусным рифлением — это предупреждающий наземный указатель, который незрячий считывает подошвой и белой тростью. Конусы сигнализируют: впереди изменение пути, нужно остановиться и сориентироваться.
Ключевое преимущество формата 500×500 мм — размер совпадает с нормативной глубиной локального предупреждающего указателя. ГОСТ Р 52875-2018 устанавливает её в пределах 500–600 мм. Это значит, что одна плита тактильная плитка ПВХ 500х500 закрывает полосу целиком: поперечного шва под ногой нет, трость не получает ложного сигнала на стыке, а укладчик набирает ряд быстрее.
Рифление — усечённые конусы с плоской вершиной в виде круга. Расположение конусов задаёт смысл указателя: в шахматном порядке — «движение в этом направлении запрещено»; в линейном порядке — «можно продолжать с осторожностью», такую плитку кладут перед лестницами и дверями. Оба варианта выпускаются в одном типоразмере 500×500 мм.
Материал — тактильная плитка ПВХ, относящаяся по ГОСТ Р 52875-2018 к плитам из композитных материалов на основе пластифицируемых полимеров. Твёрдость по Шору — не менее 80 единиц шкалы А, что обеспечивает устойчивость рифов к сдвиговым нагрузкам при интенсивном пешеходном потоке. Жёлтый цвет нанесён в массе УФ-стойким красителем — стандарт требует, чтобы цвет сохранялся не менее трёх лет. Монтаж — на клей; суммарная толщина плиты с клеевым слоем не превышает 2,0 мм, что исключает порог под ногой.
Характеристики и особенности монтажа
- Размер 500×500 мм — одна плита перекрывает нормативную глубину предупреждающего указателя (500–600 мм) без шва поперёк направления движения. Ширина полосы набирается нужным числом плит вдоль препятствия.
- Материал — ПВХ (пластифицируемый поливинилхлорид), твёрдость по Шору не менее 80 единиц шкалы А. Плита упругая, не крошится при точечных нагрузках от трости.
- Цвет жёлтый, окрашен в массе УФ-стойким красителем (RAL 1003–1012, 1016, 1018) — ГОСТ Р 52875-2018 требует сохранения цвета не менее трёх лет. Пигмент не выгорает и не стирается с поверхности, потому что распределён по всей толще материала.
- Рифление — усечённые конусы с плоской вершиной-кругом. Форма рифа нормирована стандартом; плоская вершина снижает нагрузку на подошву при длительном стоянии и обеспечивает противоскользящие свойства.
- Монтаж на клей. Суммарная толщина плиты с клеевым слоем — не более 2,0 мм. Это исключает образование порога, опасного для колясочников и пожилых людей. Крепление шурупами допустимо только с утопленными головками.
- Область применения — только внутри зданий на коммуникационных путях. Для наружных объектов используют плиты из бетона, керамогранита или натурального камня.
- Цена — 650 ₽ за плиту (ПВХ толщиной 3 мм). Стоимость комплекта зависит от ширины перекрываемого препятствия и числа рядов.
Часто задаваемые вопросы

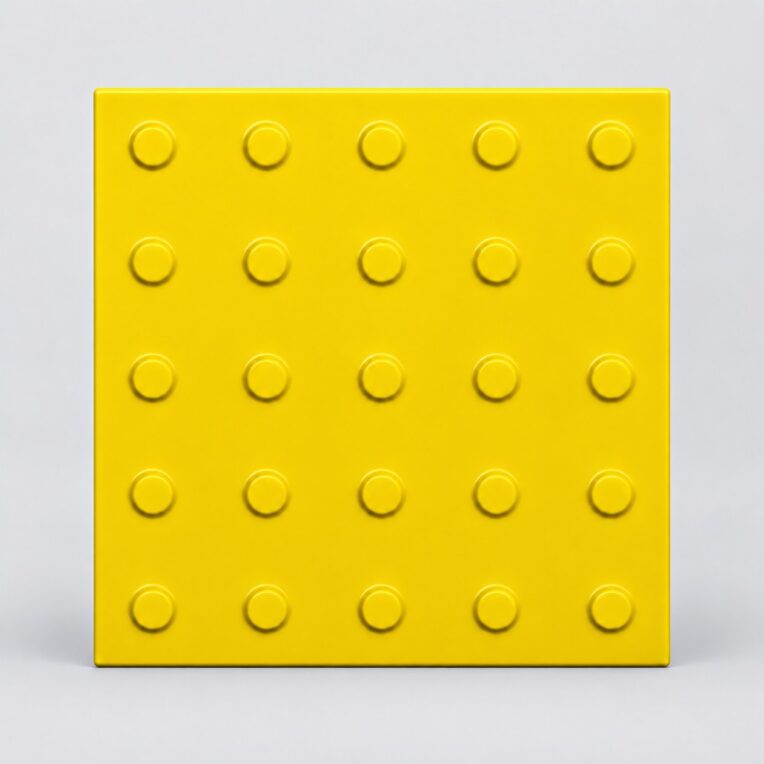

ГОСТ Р 52875-2018 устанавливает глубину локального предупреждающего указателя в диапазоне 500–600 мм. Плитка 500×500 мм закрывает этот размер одним рядом без поперечного шва. При использовании плитки 300×300 мм приходится укладывать два ряда, и шов оказывается прямо в зоне считывания — трость реагирует на него как на дополнительный сигнал, что снижает информативность указателя.
Перед лестницей и перед дверью укладывают плитки с конусами в линейном порядке. Такое расположение по ГОСТ Р 52875-2018 означает «движение в прежнем направлении разрешено с осторожностью». Конусы в шахматном порядке используют там, где дальнейшее движение запрещено — например, перед стационарным препятствием или краем платформы.
Нет. По ГОСТ Р 52875-2018 плиты из пластифицируемых полимеров (ПВХ, термополиуретан и др.) предназначены только для коммуникационных путей внутри зданий. На наружных пешеходных путях применяют бетонные тротуарные плиты по ГОСТ 17608, керамогранит или натуральный камень.
Три плитки в один ряд (3 × 500 мм = 1 500 мм) закроют ширину марша и одновременно обеспечат нормативную глубину указателя в 500 мм без дополнительных рядов. Если ширина марша больше, число плиток увеличивается пропорционально — по одной на каждые 500 мм.
Нет. СП 59.13330.2020 прямо указывает: предупреждающая полоса ставится только перед верхней ступенью верхнего марша и перед нижней ступенью нижнего марша. На промежуточных площадках между маршами предупреждающая плитка не требуется.
