Тактильная табличка «1 этаж» со шрифтом Брайля, 150×150 мм

Первый этаж — это не просто цифра. Для человека с нарушением зрения это ориентир, по которому он понимает: выход на улицу здесь. Именно поэтому табличка со шрифтом Брайля на первом этаже — не формальность, а реальный навигационный инструмент. Слово «ЭТАЖ» под цифрой убирает путаницу: когда на стене стоит одна голая «1», непонятно — это этаж, номер квартиры или кабинет. Двойная надпись снимает этот вопрос.

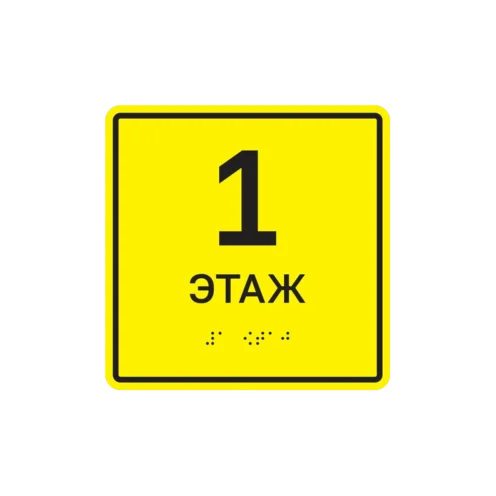

Табличка выполнена в квадратном формате 150×150 мм — компактный размер, который органично вписывается в нишу дверного проёма или боковую поверхность лифтового холла. Жёлтый фон и чёрные знаки — контрастная пара, обеспечивающая хорошую различимость для слабовидящих. Крупная цифра высотой 50 мм читается с расстояния и соответствует требованиям СП 59.13330.2020 (п. 6.2.16) к высоте знаков номера этажа. Рельефная надпись дублируется шрифтом Брайля по ГОСТ Р 56832-2020 — так информацию воспринимают и незрячие.

Этот же формат 150×150 мм подходит и для двузначных номеров — цифры десятого и выше этажа умещаются на той же плашке, отдельного формата под них не нужно. На фотографии показан пример из реализованного проекта, фактическая надпись наносится по заданию объекта.

Табличка номера этажа крепится на боковой поверхности дверного проёма выхода из лифта. Если боковой поверхности нет — на стене, смежной с выходом, на высоте 1,5 м от уровня пола. Это требование СП 59.13330.2020, п. 6.2.16 — конкретное и однозначное. Высота 1,5 м держит табличку на уровне, удобном и для зрячего, и для незрячего пользователя, который считывает Брайль пальцем.

• Жилые комплексы — у лифтовых холлов каждого этажа, особенно на первом как ориентире «выход на улицу»
• Бизнес-центры и офисные здания — обязательный элемент навигационной системы, требуемый при приёмке объекта
• Поликлиники, медицинские центры, больницы — в учреждениях с высоким потоком маломобильных посетителей табличка особенно важна
• Торговые центры и торгово-развлекательные комплексы — у каждой лифтовой группы
• Школы и учреждения образования — где требования доступной среды проверяются при надзорных проверках

ГОСТ Р 59602-2021 предписывает: на одном объекте все однотипные таблички должны располагаться на одной и той же высоте. Это важно при комплектации сразу нескольких этажей — высоту фиксируют один раз и выдерживают по всему зданию.

• Размер: 150×150 мм, квадратный формат — одинаково подходит для однозначных и двузначных номеров этажей
• Материал основы: полистирол 3 мм или ПВХ 3 мм на выбор
• Фон и знаки: нанесены УФ-печатью — жёлтый фон, чёрные знаки; покраска по RAL не применяется, цвет задаётся непосредственно при печати
• Высота цифры: 50 мм — соответствует п. 6.2.16 СП 59.13330.2020
• Рельеф: цифра и надпись «ЭТАЖ» выполнены рельефно-линейным шрифтом с высотой рельефа не менее 1,0 мм; это позволяет считывать надпись на ощупь
• Шрифт Брайля: рельефно-точечный, по ГОСТ Р 56832-2020 — дублирует визуальную надпись для незрячих пользователей
• Углы: скруглённые, радиус 8 мм — ГОСТ Р 59602-2021 требует, чтобы все рельефные знаки и края изделия не имели острых граней
• Защита поверхности: в исполнении на полистироле — полиуретановый лак, стойкий к влажной уборке и дезинфицирующим растворам; исполнение на ПВХ в стандартной комплектации без лака
• Цены: ПВХ 3 мм — 500 ₽, полистирол 3 мм — 550 ₽

Исполнение на полистироле с полиуретановым лаком особенно актуально для медицинских учреждений: поверхность выдерживает регулярную обработку дезинфектантами без потери внешнего вида и читаемости рельефа.
