Тактильная табличка «4 этаж» со шрифтом Брайля, 150×150 мм
Тактильная табличка «4 этаж» со шрифтом Брайля — квадратный указатель 150×150 мм для обозначения этажей у лифтовых холлов и лестничных выходов. Основа — полистирол 3 мм или ПВХ 3 мм, надпись нанесена УФ-печатью; исполнение на полистироле покрывается полиуретановым лаком. Соответствует ГОСТ Р 59602-2021 и СП 59.13330.2020.
Тактильная табличка «4 этаж» со шрифтом Брайля: зачем нужна и как работает
Когда человек выходит из лифта или поднимается по лестнице, первое, что он должен увидеть — и при необходимости прочитать пальцами — это номер этажа. Именно для этого предназначена тактильная табличка 4 этаж: она передаёт информацию сразу двумя способами — крупной печатной цифрой для слабовидящих и рельефными точками Брайля для незрячих.
Формат таблички — квадрат 150×150 мм. Цифра высотой 50 мм хорошо читается с расстояния и соответствует требованиям СП 59.13330.2020 к размеру знака номера этажа. Шрифт Брайля выполнен по ГОСТ Р 56832-2020: высота рельефа точек — не менее 1,0 мм, что обеспечивает уверенное тактильное распознавание.
Фон — жёлтый, знаки чёрные. Это стандартная высококонтрастная пара для слабовидящих: пара жёлтый/чёрный обеспечивает коэффициент контрастности, существенно превышающий минимально допустимые 65 % по ГОСТ Р 59602-2021. Углы таблички скруглены с радиусом 8 мм — норматив прямо запрещает острые грани на рельефных элементах, требуя их скругления.
Материал на выбор: полистирол 3 мм или ПВХ 3 мм. Надпись и фон наносятся УФ-печатью — без наклеек и отдельных слоёв краски. Исполнение на полистироле дополнительно покрывается полиуретановым лаком, который защищает поверхность от влажной уборки, в том числе с дезинфицирующими средствами. Для жилых домов, где этажные таблички регулярно протирают щелочными составами, это принципиально: лак продлевает срок службы печати и рельефа. ПВХ в стандартном исполнении лаком не покрывается и стоит дешевле — это выбор там, где интенсивная химическая уборка не предусмотрена.

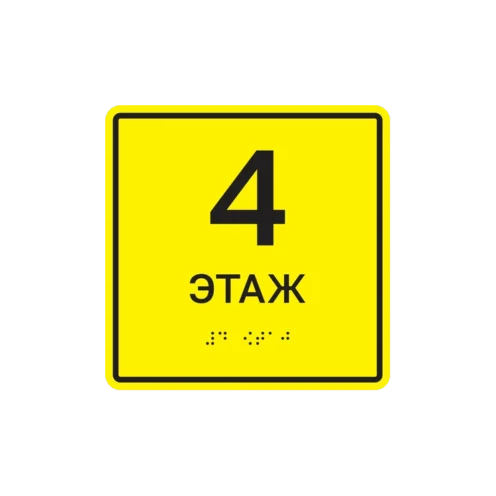

На фотографии показан пример из реализованного проекта — конкретная цифра на снимке иллюстрирует внешний вид; под ваш объект печатается нужный номер этажа.
Технические характеристики и особенности исполнения
- Размер: 150×150 мм, квадратный формат — одинаково читается и в горизонтальном, и вертикальном восприятии.
- Материал основы: полистирол 3 мм (с полиуретановым лаком) или ПВХ 3 мм (без лака, стандартное исполнение).
- Нанесение: УФ-печать — фон, цифра и все элементы наносятся за один технологический цикл, без отдельных наклеек или красочных слоёв.
- Цветовая схема: жёлтый фон, чёрные знаки — высококонтрастная пара, коэффициент контрастности превышает 65 %, требуемых ГОСТ Р 59602-2021.
- Высота цифры: 50 мм — соответствует п. 6.2.16 СП 59.13330.2020.
- Рельеф и Брайль: высота рельефа не менее 1,0 мм; шрифт Брайля выполнен по ГОСТ Р 56832-2020.
- Углы: скруглены, радиус 8 мм — исключают острые грани, которые недопустимы на рельефных элементах по требованиям ГОСТ Р 59602-2021.
- Защита поверхности (полистирол): полиуретановый лак, стойкий к влажной уборке и дезинфицирующим растворам — актуально для медицинских учреждений и жилых домов с регулярной уборкой.
- ПВХ-исполнение: без лака, подходит для объектов с умеренной нагрузкой; цена ниже.
- Крепление: на двусторонний скотч или саморезы в зависимости от основания стены.
Часто задаваемые вопросы
Принципиальное отличие — в защитном покрытии. Табличка на полистироле покрывается полиуретановым лаком: он герметизирует и печать, и рельефные точки Брайля, поэтому поверхность выдерживает регулярную влажную уборку с дезинфицирующими составами. ПВХ в стандартном исполнении лаком не покрывается и стоит дешевле — подходит для объектов, где интенсивная химическая обработка стен не предусмотрена. Если табличка будет висеть в больнице, поликлинике или жилом доме, где подъезды моют щелочными средствами, рекомендуем полистирол.
Высота установки — 1,5 м от уровня чистого пола. Это требование СП 59.13330.2020 (п. 6.2.16), которое применяется именно к знакам номера этажа. На этой высоте цифру удобно прочитать глазами, а точки Брайля — нащупать рукой без наклона. Важно выдержать одинаковую высоту на всех этажах объекта: тогда незрячий посетитель находит табличку автоматически, не нащупывая её каждый раз заново.
Да. Двузначные номера этажей (10-й, 15-й и выше) также умещаются на плашке 150×150 мм — отдельного увеличенного формата для них не предусмотрено. На нашем сайте такая позиция выделена в отдельную карточку — «Табличка номер этажа двузначный», но формат у неё тот же.
ГОСТ Р 59602-2021 прямо требует, чтобы все рельефные элементы выполнялись со скруглёнными гранями — острые углы недопустимы. Применительно к самой табличке скругление углов с радиусом 8 мм — это и нормативное требование, и практическая безопасность: человек, который обследует табличку рукой, не должен касаться острых кромок.
Да, номер на табличке печатается по вашему заданию. В карточке показан пример из реализованного проекта; при оформлении заказа укажите нужный этаж — от подземных уровней до верхних этажей высотного здания. Если нужна серия для всего объекта, мы подготовим комплект сразу со всеми номерами.
