Тактильная табличка «Кабинет ЭКГ» со шрифтом Брайля, 250×150 мм
Тактильная табличка кабинета ЭКГ со шрифтом Брайля — обозначение кабинета функциональной диагностики для незрячих и слабовидящих пациентов. Размер 250×150 мм, горизонтальная; основа — ПВХ 3 мм или полистирол 3 мм, надписи нанесены УФ-печатью, шрифт Брайля рельефный; исполнение на полистироле дополнительно покрывается полиуретановым лаком. Соответствует ГОСТ Р 59602-2021.
Тактильная табличка кабинета ЭКГ со шрифтом Брайля
«Кабинет ЭКГ» — короткая надпись, и это не упрощает задачу, а меняет её. Когда текст умещается в одну строку, вёрстка позволяет взять предельно крупный кегль для плашки такого формата — и слабовидящий пациент читает название с расстояния, не подходя вплотную. Строка Брайля при этом не поджимается: между ней и печатным текстом выдерживается зазор не менее 10 мм, как того требует ГОСТ Р 51671-2020.
Аббревиатура ЭКГ в Брайле передаётся буква за буквой — Э, К, Г — без каких-либо сокращений. Именно так незрячий читатель опознаёт надпись уверенно, на ощупь, с первого прохода пальцем. Точки Брайля выполнены по ГОСТ Р 56832-2020: диаметр 1,5 мм, шаг знака 6,6 мм.
Табличка горизонтальная, 250×150 мм. Фон жёлтый, надпись и рамка чёрные — пара с высоким визуальным контрастом, хорошо различимая при сниженном зрении. Нанесение — УФ-печать по основе из ПВХ 3 мм или полистирола 3 мм. Углы скруглены: радиус 6 мм, острых граней нет — это не только эстетика, но и требование норматива, запрещающего острые углы на рельефных знаках. В исполнении на полистироле поверхность дополнительно покрывается полиуретановым лаком: он защищает рельеф и позволяет протирать табличку дезинфицирующими растворами, что критично для медицинского учреждения.

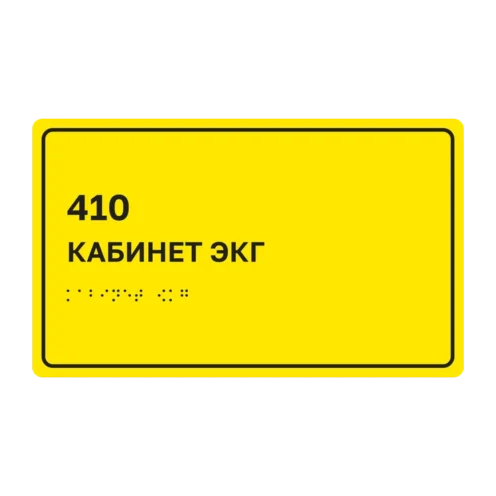

На фотографии показан образец из реального тиража для клиники «Медкон» (Петрозаводск) — на снимке виден номер помещения. Номер наносится по заданию объекта или не наносится вовсе: это решается при оформлении заказа.
Характеристики и особенности исполнения
- Размер: 250×150 мм, горизонтальная ориентация.
- Материал основы: ПВХ 3 мм или полистирол 3 мм — на выбор при заказе.
- Нанесение: УФ-печать; фон жёлтый, надпись и рамка чёрные.
- Шрифт Брайля: рельефные точки по ГОСТ Р 56832-2020 — диаметр точки 1,5 мм, шаг знака 6,6 мм; аббревиатура ЭКГ передаётся буква за буквой.
- Зазор до строки Брайля: не менее 10 мм — в соответствии с ГОСТ Р 51671-2020.
- Поле безопасности: 20 мм со всех четырёх сторон.
- Углы: скруглённые, радиус 6 мм — острые грани исключены согласно требованиям норматива.
- Защита поверхности: полиуретановый лак — только в исполнении на полистироле; позволяет использовать дезинфицирующие растворы. Исполнение на ПВХ в стандартном варианте лаком не покрывается.
- Номер помещения: наносится по заданию объекта или не наносится — уточняется при заказе.
- Нормативная база: ГОСТ Р 59602-2021, ГОСТ Р 51671-2020, ГОСТ Р 56832-2020.
Часто задаваемые вопросы
Брайль читается пальцем последовательно, знак за знаком. Сокращения, понятные зрячему читателю, незрячий может не опознать — особенно если не знает заранее, какое помещение ищет. Поэтому аббревиатура передаётся полностью: Э — К — Г. Это стандартная практика, которая исключает путаницу при тактильном чтении.
Да. Номер наносится по заданию объекта — крупно, в отведённой для него зоне плашки. Если нумерация кабинетов на объекте не предусмотрена или ещё не определена, номер просто не печатается. Это уточняется при оформлении заказа. На фотографии товара виден номер из реального тиража для клиники «Медкон» — это пример, а не фиксированное значение.
Основное отличие — защитное покрытие. Полистирольная табличка дополнительно покрывается полиуретановым лаком: он закрепляет рельеф и позволяет протирать поверхность дезинфицирующими растворами без риска повреждения надписи. Это важно для медучреждений, где регулярная обработка поверхностей обязательна. Исполнение на ПВХ в стандартном варианте лаком не покрывается и стоит немного дешевле — 450 ₽ против 500 ₽.
Согласно ГОСТ Р 59602-2021, таблички у дверей размещают на высоте от 1,4 до 1,6 м от уровня пола — со стороны дверной ручки. Именно на этой высоте незрячий человек комфортно дотягивается до Брайля рукой, не нагибаясь и не поднимаясь на цыпочки. Важно выдержать одинаковую высоту для всех табличек на объекте — норматив требует единообразия.
Да. Табличка выполнена в соответствии с ГОСТ Р 59602-2021 — основным стандартом для тактильно-визуальных идентификаторов помещений. Шрифт Брайля соответствует ГОСТ Р 56832-2020, зазор до строки Брайля и поле безопасности выдержаны по ГОСТ Р 51671-2020. Контрастная пара жёлтый/чёрный обеспечивает высокое световое различие, необходимое для слабовидящих. Если при проверке потребуется подтверждение соответствия — предоставим техническую документацию.
