Тактильная табличка «-1 этаж» со шрифтом Брайля, 150×150 мм
Тактильная табличка «-1 этаж» со шрифтом Брайля — навигационный знак для незрячих и слабовидящих посетителей у выходов с лифта на цокольный уровень. Размер 150×150 мм, квадратная форма, жёлтый фон с чёрными знаками, рельефные цифры и Брайль. Соответствует ГОСТ Р 59602-2021 и СП 59.13330.2020.
Тактильная табличка номер этажа «-1» со шрифтом Брайля
Цокольный уровень — место, где пространственная ориентация ломается чаще всего. Двери лифта открываются, и человек с нарушением зрения оказывается в коридоре, который может вести к машиноместам, кладовым, велостоянке или техническим помещениям. Тактильная табличка номер этажа даёт ответ до того, как он сделал первый шаг: рельефная цифра «-1» и дублирование шрифтом Брайля считываются пальцем за секунды.
Это квадратная плашка 150×150 мм — стандартный формат, в который одинаково хорошо умещаются однозначные и двузначные обозначения этажей. Табличка -1 этаж выпускается на основе полистирола 3 мм или ПВХ 3 мм. Надпись и фон наносятся УФ-печатью, рельефные цифры и точки Брайля выступают над поверхностью не менее чем на 1,0 мм — достаточно для уверенного тактильного считывания. Шрифт Брайля выполнен по ГОСТ Р 56832-2020.
Жёлтый фон и чёрные знаки — классическая контрастная пара для навигационных табличек: чёрное по жёлтому обеспечивает высокий коэффициент яркостного контраста и хорошо различимо при остаточном зрении. Все углы таблички скруглены с радиусом 8 мм: ГОСТ Р 59602-2021 требует, чтобы рельефные знаки не имели острых граней, и это же правило распространяется на контур самого изделия. В исполнении на полистироле поверхность покрывается полиуретановым лаком, стойким к влажной уборке и дезинфицирующим растворам. ПВХ в стандартном исполнении лаком не покрывается.

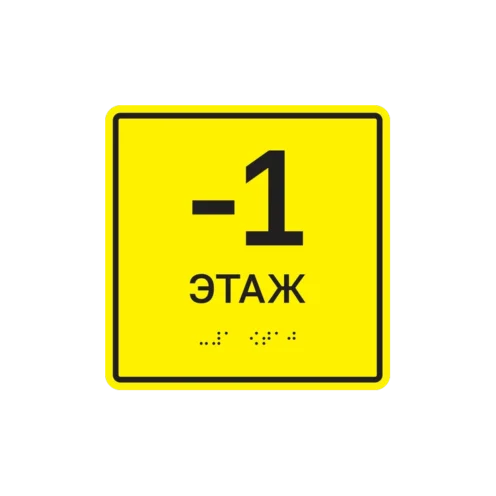

На фотографии показан пример из реализованного проекта — конкретный знак этажа соответствует заданию объекта. Табличка подходит жилым комплексам, паркингам, бизнес-центрам, торговым центрам и медицинским учреждениям.
Характеристики и исполнение
- Размер: 150×150 мм, квадратная форма — одинаково подходит для однозначных и двузначных обозначений этажей
- Материал основы: полистирол 3 мм или ПВХ 3 мм на выбор
- Фон и надпись: жёлтый фон, чёрные знаки — нанесение УФ-печатью; покраска по RAL не применяется
- Высота цифры: 50 мм — соответствует требованию СП 59.13330.2020, п. 6.2.16
- Рельеф: цифры и шрифт Брайля выступают над поверхностью не менее 1,0 мм
- Шрифт Брайля: выполнен по ГОСТ Р 56832-2020
- Защита поверхности: полиуретановый лак в исполнении на полистироле — стойкий к влажной уборке и дезинфицирующим растворам; ПВХ в стандартном исполнении без лакового покрытия
- Углы: скруглённые, радиус 8 мм — норма запрещает острые грани на рельефных знаках (ГОСТ Р 59602-2021)
- Цена: ПВХ 3 мм — 500 ₽; полистирол 3 мм — 550 ₽
Часто задаваемые вопросы
Только надписью. Форма, размер 150×150 мм, материал, высота рельефа и способ нанесения одинаковы. Знак минус перед цифрой принципиален для навигации: незрячий посетитель считывает его пальцем и понимает, что находится ниже нулевой отметки. Без этого знака таблички первого и минус первого этажей тактильно неразличимы.
Центр таблички — на высоте 1,5 м от уровня чистого пола. Это требование СП 59.13330.2020, п. 6.2.16. Оно конкретизирует общий диапазон 1,4–1,6 м, установленный ГОСТ Р 59602-2021 для тактильно-визуальных идентификаторов. Все знаки этажей на объекте вешают на одной высоте — иначе система навигации не работает.
Да, если выбрать исполнение на полистироле: поверхность покрывается полиуретановым лаком, который выдерживает влажную уборку и обработку дезинфицирующими растворами. ПВХ в стандартном исполнении лакового покрытия не имеет — при частой дезинфекции рекомендуем полистирол.
Да. Квадратная плашка 150×150 мм рассчитана в том числе на двузначные обозначения — например, «10 этаж» или «-2 этаж». Отдельного увеличенного формата под двузначные номера нет: высота цифры 50 мм позволяет разместить нужное количество знаков без потери читаемости.
Да, это норма. ГОСТ Р 59602-2021 требует, чтобы все рельефные знаки выполнялись со скруглёнными гранями. Острые углы недопустимы как на самих рельефных элементах, так и на контуре изделия — человек считывает знаки касанием, и острая грань может поранить палец. Радиус скругления на этой табличке — 8 мм.
