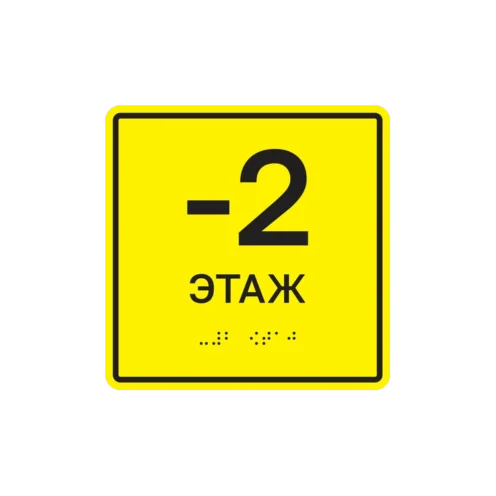

Тактильная табличка «-2 этаж» со шрифтом Брайля, 150×150 мм
Тактильная табличка номер этажа «-2 этаж» со шрифтом Брайля — знак подземного уровня для незрячих и слабовидящих посетителей. Размер 150×150 мм, материал — полистирол 3 мм или ПВХ 3 мм, надписи нанесены УФ-печатью, рельефные цифры и шрифт Брайля выполнены с высотой рельефа не менее 1,0 мм. Соответствует ГОСТ Р 59602-2021 и СП 59.13330.2020.
Знак минус, который меняет всё: табличка «-2 этаж» для подземного уровня
На поверхности без окон и привычных ориентиров единственным тактильным сигналом, который сообщает незрячему человеку «ты ниже нуля», остаётся табличка номера этажа. Знак «минус» перед цифрой — не типографский штрих, а принципиальное различие между уровнем паркинга и первым этажом здания. Именно поэтому в этой табличке минус вынесен в одну строку с цифрой и выполнен теми же 50-миллиметровыми рельефными знаками: прочитать его пальцем так же просто, как и саму цифру.
Квадратный формат 150×150 мм выбран не случайно: он вмещает крупную цифру, дублирующую надпись шрифтом Брайля и сохраняет достаточно свободного пространства вокруг знаков — без этого тактильное чтение затруднено. Двузначные номера этажей (10-й и выше) также умещаются на этой же плашке: отдельного формата под них нет.
Табличка изготавливается из полистирола 3 мм или ПВХ 3 мм. Фон и знаки наносятся УФ-печатью — жёлтый фон с чёрными знаками образует контрастную пару, обязательную для слабовидящих. Все углы скруглены с радиусом 8 мм: ГОСТ Р 59602-2021 требует, чтобы рельефные знаки и грани изделия не имели острых краёв. Исполнение на полистироле дополнительно покрывается полиуретановым лаком — он защищает рельеф и позволяет протирать поверхность дезинфицирующими растворами, что особенно важно для медицинских объектов. ПВХ в стандартном исполнении лаком не покрывается.
Шрифт Брайля выполнен по ГОСТ Р 56832-2020, рельефные цифры — по ГОСТ Р 59602-2021. Табличка со шрифтом Брайля устанавливается на высоте 1,5 м от пола — это конкретное требование СП 59.13330.2020, п. 6.2.16 для знаков номеров этажей.
Технические характеристики и особенности исполнения
- Размер: 150×150 мм, квадратный формат — универсален для однозначных и двузначных номеров этажей.
- Материал: полистирол 3 мм или ПВХ 3 мм на выбор.
- Нанесение: УФ-печать — жёлтый фон, чёрные знаки; высокий визуальный контраст для слабовидящих.
- Рельефные цифры: высота знаков 50 мм, высота рельефа не менее 1,0 мм — знаки уверенно читаются пальцем.
- Шрифт Брайля: рельефно-точечный, по ГОСТ Р 56832-2020, дублирует визуальную надпись.
- Углы: скруглены, радиус 8 мм — в соответствии с требованием ГОСТ Р 59602-2021 об отсутствии острых граней на рельефных знаках.
- Защита поверхности (полистирол): полиуретановый лак — стоек к влажной уборке и дезинфицирующим растворам; актуально для медицинских учреждений, клиник и медцентров.
- Исполнение ПВХ: стандартное, без лакового покрытия.
- Знак «минус»: вынесен в одну строку с цифрой этажа, высота та же — 50 мм; не теряется при тактильном чтении.
- Нормативная база: ГОСТ Р 59602-2021, ГОСТ Р 56832-2020, СП 59.13330.2020.
Часто задаваемые вопросы
Только знаком минус — и это принципиально. На ощупь цифра «2» одинакова на любом уровне здания. Знак «-» перед ней — единственный тактильный сигнал, который сообщает незрячему человеку, что он находится ниже нулевой отметки. В нашей табличке минус выполнен той же высотой рельефа и стоит в одной строке с цифрой, а не вынесен мелким шрифтом — его невозможно пропустить при чтении пальцем.
По СП 59.13330.2020, п. 6.2.16 — на высоте 1,5 м от уровня пола. Это конкретное требование для знаков номеров этажей. Допустимый диапазон 1,4–1,6 м; при наличии точного значения в своде правил проектировщики ориентируются именно на 1,5 м. Важно: на одном объекте все таблички этажей должны висеть на одинаковой высоте — иначе незрячий человек каждый раз ищет табличку заново.
Да. Квадратная плашка 150×150 мм рассчитана на размещение знаков высотой 50 мм и вмещает двузначные номера с учётом знака минус. Отдельного формата под двузначные подземные уровни нет — эта же позиция используется для всей линейки.
Полиуретановый лак наносится поверх полистирольной основы и защищает рельефные знаки от механических повреждений, а поверхность — от влаги и дезинфицирующих растворов. Это особенно важно в медицинских учреждениях, где таблички регулярно протирают химическими составами. ПВХ в стандартном исполнении более устойчив сам по себе, поэтому дополнительное лаковое покрытие в базовой комплектации не предусмотрено.
Да. ГОСТ Р 59602-2021 требует дублировать текстовую информацию на идентификаторах этажей рельефно-точечным шрифтом Брайля. Это условие касается всех общественных зданий и сооружений, где обязательно обеспечение доступной среды: паркингов, торговых и бизнес-центров, медицинских учреждений и жилых комплексов. Шрифт Брайля на нашей табличке выполнен по ГОСТ Р 56832-2020.
