Тактильная табличка «Смотровая» со шрифтом Брайля, 250×150 мм
Тактильная табличка на кабинет со шрифтом Брайля для обозначения смотровой — размер 250×150 мм, горизонтальная, материал ПВХ 3 мм или полистирол 3 мм, надпись нанесена УФ-печатью. Исполнение на полистироле защищено полиуретановым лаком: выдерживает влажную уборку и обработку дезинфицирующими средствами. Соответствует ГОСТ Р 59602-2021 и ГОСТ Р 56832-2020.
Тактильная табличка «Смотровая» со шрифтом Брайля: почему формат 250×150 мм здесь принципиален
В приёмном отделении или стационаре смотровых бывает несколько. Одно слово «Смотровая» их не различает — человек должен понять, куда именно он идёт: к плановым пациентам, к экстренным, в специализированную. Сокращать наименование нельзя: незрячий должен получить ту же информацию, что и зрячий. Именно поэтому для надписи «Смотровая плановых пациентов» выбран формат 250×150 мм: горизонтальная табличка вмещает длинное наименование в две строки без потери читаемости.

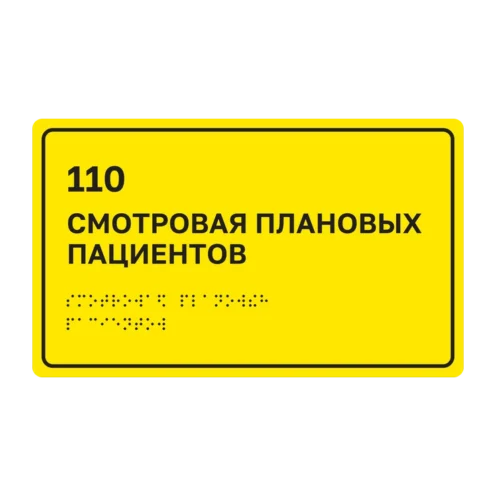

На фотографии — образец из реального тиража для клиники «Медкон» (Петрозаводск): номер помещения в верхней части и полное наименование в две строки ниже. Номер и текст печатаются по заданию объекта: можно указать только «Смотровая», добавить уточнение «плановых пациентов» или вовсе обойтись без номера — всё это решается на этапе согласования макета.
Жёлтый фон с чёрной надписью — контрастная пара, которую хорошо различают слабовидящие. Контраст белой надписи на жёлтом фоне превышает требуемые ГОСТ Р 59602-2021 65 %. Надпись нанесена УФ-печатью, рельефный шрифт и точки Брайля выполнены с высотой рельефа не менее 0,8 мм и скруглёнными гранями — острые углы на рельефных знаках норматив прямо запрещает. Точки Брайля — диаметром 1,5 мм, шаг знака 6,6 мм, в соответствии с ГОСТ Р 56832-2020.
Исполнение на полистироле 3 мм покрывается полиуретановым лаком: он запечатывает рельеф, не меняет тактильных свойств и позволяет протирать табличку дезинфицирующими растворами — критично для медицинского учреждения. Исполнение на ПВХ 3 мм поставляется без лакового покрытия и подходит для помещений с обычным режимом уборки.
Характеристики и конструктивные особенности
- Размер: 250×150 мм, горизонтальная ориентация — оптимальный формат для двухстрочного длинного наименования.
- Материал основы: ПВХ 3 мм или полистирол 3 мм на выбор.
- Фон и надпись: жёлтый фон, чёрный текст и рамка — нанесены УФ-печатью.
- Рельефный шрифт и шрифт Брайля: точки диаметром 1,5 мм, шаг знака 6,6 мм по ГОСТ Р 56832-2020; высота рельефа рельефно-линейного шрифта — не менее 0,8 мм.
- Поле безопасности: 20 мм со всех сторон — свободная зона вокруг надписи, необходимая для уверенного тактильного восприятия.
- Зазор до строки Брайля: не менее 10 мм — соответствует ГОСТ Р 51671-2020.
- Углы: скруглённые, радиус 6 мм — все рельефные грани также скруглены, что соответствует требованиям безопасности ГОСТ Р 59602-2021.
- Защита поверхности: в исполнении на полистироле — полиуретановый лак; допускает протирку дезинфицирующими растворами. Исполнение на ПВХ — без лакового покрытия.
- Текст по заданию: номер помещения и наименование (одно или двухстрочное) печатаются по заданию объекта; наименование не сокращается.
Часто задаваемые вопросы
Да. Текст надписи формируется по заданию объекта. Если в учреждении одна смотровая, достаточно одного слова. Если их несколько — рекомендуем указывать полное наименование: «Смотровая плановых пациентов», «Смотровая экстренных пациентов» и т. д. Сокращать официальное наименование помещения мы не рекомендуем: незрячий посетитель должен получить ту же информацию, что видит зрячий.
Номер — на усмотрение заказчика. На образце из нашего тиража для клиники «Медкон» номер помещения вынесен в верхнюю часть, ниже — полное наименование в две строки. Такое решение удобно: незрячий ориентируется по Брайлю, слабовидящий быстро находит нужный кабинет по крупной цифре. Но если объект не использует нумерацию кабинетов — размещаем только текст.
«Смотровая плановых пациентов» — наименование в восемь слов, которое должно читаться и зрительно, и тактильно. На формате 250×150 мм оно размещается в две строки с сохранением достаточного кегля и обязательным полем безопасности 20 мм со всех сторон. При уменьшении формата пришлось бы либо мельчить шрифт до нечитаемого размера, либо сокращать текст — оба варианта нарушают принцип равнодоступности информации.
Главное отличие — защитное покрытие. Исполнение на полистироле покрывается полиуретановым лаком: он запечатывает рельеф и позволяет протирать табличку дезинфицирующими растворами без риска повреждения надписи или точек Брайля. Для смотровой, где влажная дезинфекция проводится регулярно, рекомендуем именно полистирол. ПВХ в стандартном исполнении лаком не покрывается и подходит для помещений с обычным режимом уборки.
Да. Табличка изготовлена в соответствии с ГОСТ Р 59602-2021 — основным нормативом для тактильно-визуальных идентификаторов помещений. Шрифт Брайля выполнен по ГОСТ Р 56832-2020: диаметр точки 1,5 мм, шаг знака 6,6 мм. Рельефные грани скруглены, поле безопасности и зазор до строки Брайля выдержаны. Устанавливается на высоте 1,4–1,6 м со стороны дверной ручки — как предписывает п. 5.2.3.1 ГОСТ Р 59602-2021. При необходимости предоставляем документацию для предъявления проверяющим.
