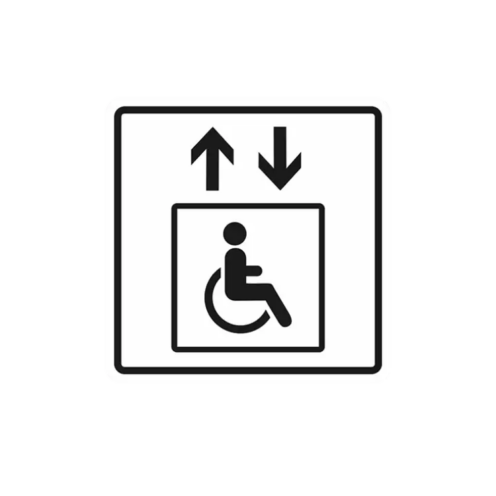

Знак «Лифт для инвалидов на креслах-колясках» — чёрный на белом, ГОСТ Р 52131-2019
Знак «Лифт для инвалидов на креслах-колясках» в исполнении «чёрное изображение и чёрная рамка на белом фоне» — допустимый по ГОСТ Р 52131-2019 (п. 4.3.4) монохромный вариант сервисного знака для объектов с единым чёрно-белым навигационным стилем. Применяется, когда не все лифты здания доступны для пользователей кресел-колясок. ПВХ 3 мм, размеры 100×100, 150×150 и 200×200 мм.
Пиктограмма лифта для инвалидов в монохроме: зачем нужна чёрно-белая версия
Пиктограмма лифт для инвалидов в исполнении «чёрное на белом» решает конкретную задачу: обозначить лифт, доступный для пользователей кресел-колясок, в тех зданиях, где синий цвет разрушает продуманную дизайнером систему навигации. Это тот же сервисный знак «Лифт для инвалидов на креслах-колясках» по составу и пропорциям, но в цветовом варианте, который ГОСТ Р 52131-2019 (п. 4.3.4) прямо разрешает наравне с классическим синим.
Чёрная пиктограмма и рамка на белом поле хорошо читается на тёмных и текстурированных стенах, где белый контур знака терялся бы. Такое решение встречается в бизнес-центрах со строгим графическим стилем, в поликлиниках и торговых центрах, где вся система указателей выполнена в монохроме, а доступность нужно встроить, не нарушая визуальный код объекта.
Знак применяется, когда не все лифты объекта доступны для инвалидов на креслах-колясках — именно в этом случае стандарт обязывает его устанавливать. Это плоскостной визуальный знак: без рельефа и без шрифта Брайля, поэтому его часто называют визуальным, а не тактильной пиктограммой — тактильная пиктограмма представляет собой другой конструктив с выпуклым изображением и зоной Брайля.
Если на объекте принята инвертированная схема — светлый знак на тёмном фоне — обратите внимание на вариант с белым изображением на чёрном фоне. Там, где нет ограничений по дизайн-коду, оптимален синий вариант знака лифта для инвалидов — он универсален для любого интерьера и является наиболее распространённым.
Технические характеристики и цветовые варианты по ГОСТ
- плоскостной визуальный знак — без рельефа и без шрифта Брайля;
- чёрное изображение и чёрная рамка на белом фоне, ширина рамки 0,03 от стороны квадрата;
- материал: ПВХ 3 мм;
- размеры: 100×100 мм — 300 ₽, 150×150 мм — 450 ₽, 200×200 мм — 500 ₽;
- допустимые варианты по ГОСТ Р 52131-2019: чёрный на белом, белый на чёрном, синий на белом;
- знаки, размещаемые рядом друг с другом, должны быть одинакового размера.
Часто задаваемые вопросы
Визуальный знак — плоскостной: гладкая поверхность, только графическое изображение. Тактильная пиктограмма имеет рельефное изображение и дополнительную зону с текстом, выполненным шрифтом Брайля — она предназначена в том числе для инвалидов по зрению. Знак лифта для инвалидов на креслах-колясках по ГОСТ Р 52131-2019 относится к плоскостным визуальным знакам и не предполагает тактильного исполнения.
Стандарт требует его размещения в случае, если не все лифты объекта доступны для пользователей кресел-колясок. Если доступны все лифты, этот сервисный знак не обязателен. Обязательными остаются знаки доступности объекта — они выполняются только синим на белом.
Для сервисных знаков — да, монохромные варианты полностью допустимы по ГОСТ Р 52131-2019. Но знаки доступности объекта (коляска, слух, зрение) выпускаются только в синем исполнении: стандарт не разрешает для них монохром. Это принципиальное различие, которое важно учитывать при комплектации объекта.
Внутри здания — от 150 до 200 мм. Если рядом висят другие знаки навигации, все они должны быть одного размера. Размер 100×100 мм предусмотрен только для транспортных средств: железнодорожных вагонов, воздушного и водного транспорта.
ГОСТ Р 52131-2019 прямо запрещает размещение визуальных и тактильно-визуальных сервисных знаков на дверных полотнах. Знак крепится на стену рядом с лифтом — так он остаётся видимым независимо от положения двери и не перекрывается при её открывании.
