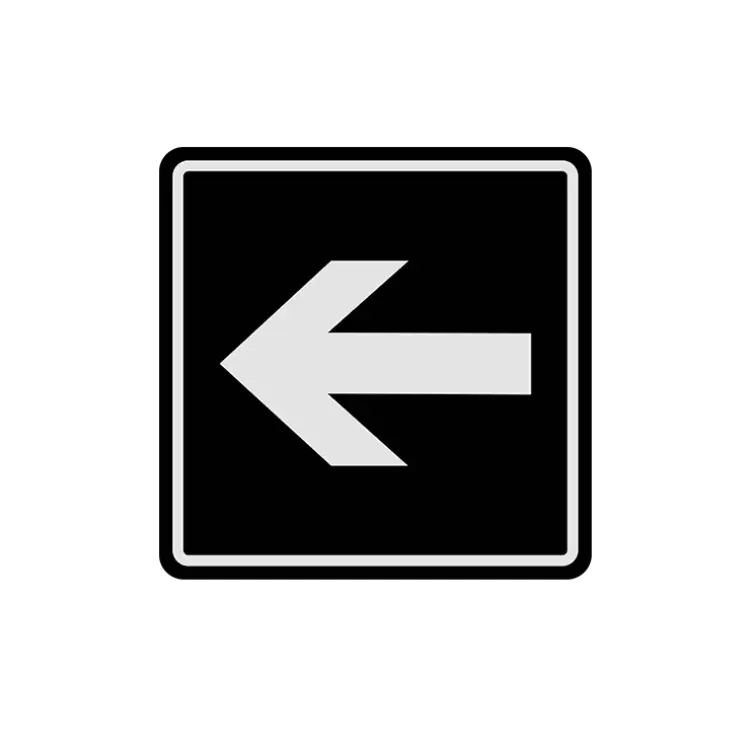

Знак «Указатель направления движения — стрелка влево» — белый на чёрном, ГОСТ Р 52131-2019
Знак «Указатель направления движения — стрелка влево» в исполнении «белое изображение и белая рамка на чёрном фоне» — допустимый по ГОСТ Р 52131-2019 (п. 4.3.4) монохромный вариант сервисного знака для навигации в доступной среде. Показывает поворот налево к доступной зоне или путь обхода неприспособленного участка. ПВХ 3 мм, размеры 100×100, 150×150 и 200×200 мм.
Белая стрелка на чёрном: когда навигация диктует монохром
Визуальный знак указатель направления движения в этом исполнении — белое изображение и белая рамка на чёрном фоне — работает там, где синий цвет нарушает единый стиль навигационной системы. Стрелка влево указывает посетителю поворот к доступной зоне: туалету для инвалидов, лифту, кнопке вызова персонала — или задаёт маршрут обхода участка, который не отвечает нормативным требованиям по доступности.
Знак относится к сервисным, а значит ГОСТ Р 52131-2019 (п. 4.3.4) прямо допускает для него этот цветовой вариант наравне с синим и с чёрным на белом. Белое изображение на тёмном поле уверенно читается на светлых стенах — там, где чёрный знак сливался бы с фоном. Это аргумент для пространств с оштукатуренными или облицованными светлым камнем поверхностями, где требуется максимальный визуальный контраст.
Пиктограмма гост 52131 для стрелочных указателей не зависит от цветового варианта: начертание, пропорции и рамка (ширина 0,03 от стороны квадрата) остаются одинаковыми во всех исполнениях. Меняется только цветовое решение под конкретную навигационную систему объекта.
Если на объекте принята светлая монохромная палитра или уже установлены чёрно-белые указатели, обратите внимание на вариант с чёрным изображением на белом фоне — он лучше подойдёт для тёмных поверхностей. Там, где дизайн-код навигации допускает цвет, выбирайте синий вариант знака указателя направления движения — он универсален и подходит для большинства объектов.
Технические характеристики и нормативная база
- плоскостной визуальный знак — без рельефа и надписи шрифтом Брайля;
- белое изображение и белая рамка на чёрном фоне, ширина рамки 0,03 от стороны квадрата;
- материал: ПВХ 3 мм;
- размеры: 100×100, 150×150 и 200×200 мм;
- внутри зданий — от 150 до 200 мм, перед входом — от 150 до 250 мм, в транспорте — от 100 до 150 мм;
- знаки, размещаемые рядом, должны быть одного размера;
- цветовые варианты по ГОСТ Р 52131-2019: синий на белом, чёрный на белом, белый на чёрном.
Часто задаваемые вопросы
Да. ГОСТ Р 52131-2019 в п. 4.3.4 прямо предусматривает два монохромных варианта для сервисных знаков: чёрное изображение на белом фоне и белое изображение на чёрном фоне. Знак указатель направления движения — стрелка влево — относится к сервисным, поэтому оба монохромных варианта для него допустимы.
Белое изображение на чёрном фоне обеспечивает высокий контраст на светлых стенах — там, где чёрный знак рискует слиться с поверхностью. Чёрное на белом, напротив, лучше работает на тёмных или насыщенных покрытиях. Выбор зависит от цвета стен и принятого дизайн-кода навигации объекта.
Нет. Размещение визуальных и тактильно-визуальных сервисных знаков на дверных полотнах не допускается по ГОСТ Р 52131-2019. Знак крепят на стену рядом с дверью или в коридоре по ходу движения.
Да. Знаки различного назначения, размещаемые рядом друг с другом, должны иметь одинаковый размер квадратной части — это требование ГОСТ Р 52131-2019. Если рядом со стрелкой стоит, например, знак лифта или кнопки вызова, выбирайте одинаковый типоразмер для всей группы.
Да. Начертание пиктограммы, пропорции знака и ширина рамки (0,03 от стороны квадрата) не зависят от цвета. Синий, чёрный на белом и белый на чёрном варианты отличаются только цветовым решением, но не формой изображения.
