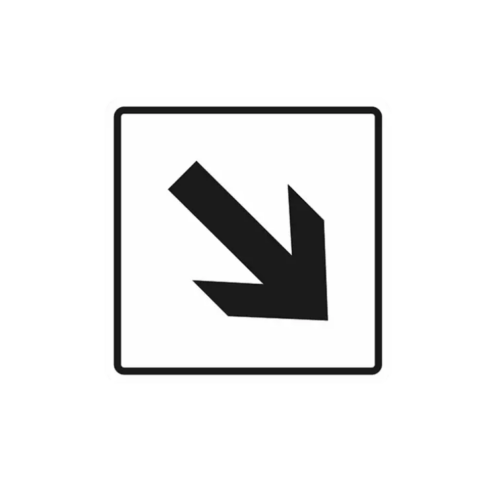

Знак «Указатель направления движения — стрелка вниз-вправо» — чёрный на белом, ГОСТ Р 52131-2019
Знак «Указатель направления движения — стрелка вниз-вправо» в исполнении «чёрное изображение и чёрная рамка на белом фоне» — допустимый по ГОСТ Р 52131-2019 монохромный вариант сервисного знака для навигации по диагональным маршрутам. ПВХ 3 мм, размеры 100×100, 150×150 и 200×200 мм.
Стрелка вниз-вправо в монохроме: когда маршрут идёт под углом
Этот указатель направления движения решает конкретную навигационную задачу: показывает посетителю, что нужный маршрут уходит вниз и вправо — по диагонали. Именно такое направление встречается на спусках к выходу, в многоуровневых холлах, на пандусах торговых центров и спортивных объектов, где путь не укладывается в четыре стороны света.
Пиктограмма и рамка выполнены чёрным по белому полю. Это полноправный вариант по ГОСТ Р 52131-2019 (п. 4.3.4) для сервисных знаков — наравне с привычным синим. Выбирают его там, где синий нарушает единый стиль: объект с монохромной системой навигации, светлый интерьер с тёмными акцентами, проект, где навигация рисовалась под конкретную палитру, а доступную среду нужно встроить без разрывов в визуальном коде.
Чёрное изображение на белом фоне хорошо читается на стенах тёмного оттенка. Если стены светлые — стоит рассмотреть белое изображение на чёрном фоне: оно даёт максимальный контраст на светлой поверхности. Классическая версия — синий вариант знака с диагональной стрелкой — подходит, когда дизайн-код навигации объекта не задан жёстко.
Параметры и соответствие норме
- плоскостной визуальный знак — без рельефа; размеры тактильных пиктограмм с рельефом и шрифтом Брайля регламентируются отдельно и к этому изделию не относятся;
- чёрное изображение и чёрная рамка на белом фоне, ширина рамки 0,03 от стороны квадрата;
- материал — ПВХ 3 мм;
- размеры: 100×100 мм — 300 ₽, 150×150 мм — 450 ₽, 200×200 мм — 550 ₽;
- внутри здания применяются размеры от 150 до 200 мм, перед входом — от 150 до 250 мм, в транспортных средствах — от 100 до 150 мм;
- знаки, размещённые рядом, должны быть одинакового размера — это требование ГОСТ Р 52131-2019;
- цветовые варианты по стандарту: синий на белом, чёрный на белом, белый на чёрном.
Часто задаваемые вопросы
Направлением: пиктограмма показывает движение строго по диагонали — вниз и вправо. Это нужно там, где маршрут уходит под углом: спуск к выходу, диагональный коридор, поворот с одновременным изменением уровня. Для прямых направлений используют отдельные знаки — вверх, вниз, влево, вправо.
Да. ГОСТ Р 52131-2019 в п. 4.3.4 прямо предусматривает для сервисных знаков вариант «чёрное изображение и чёрная рамка на белом фоне». Указатели направления движения относятся к сервисным знакам, поэтому монохромное исполнение полностью законно.
Для сервисных знаков и указателей — да, монохром допустим. Но знаки доступности объекта (коляска, слух) выполняются только синим на белом: стандарт не допускает для них другого цвета. Если объект доступен для МГН и требует обозначения доступности — синие знаки обязательны, монохромными их не заменить.
Размер подбирают по месту установки: внутри зданий — 150 или 200 мм, перед входом — от 150 до 250 мм. Если рядом висят другие знаки навигации, все они должны быть одного размера — это правило ГОСТ Р 52131-2019. Для транспортных средств предусмотрен диапазон 100–150 мм.
Знак крепят на стене рядом с точкой, где посетитель должен свернуть или начать спуск. Размещение на дверном полотне не допускается. Знак выравнивают в одну горизонтальную линию с остальными указателями навигации того же размера — так система воспринимается как единое целое.
