Табличка на кабинет со шрифтом Брайля: требования, размеры и размещение

Табличка на кабинет должна читаться и глазами, и пальцами. Поэтому на ней всегда есть выпуклый текст и строка Брайля, а вешают её не на дверь, а на стену рядом — с той стороны, где ручка, примерно на уровне глаз.

Дальше — конкретика: сколько миллиметров, какие два варианта компоновки разрешены и где чаще всего ошибаются.

Здесь часто возникает  путаница. Кажется, что на табличке обязаны быть все три шрифта сразу: плоскопечатный, рельефно-линейный и Брайль. Это не так. ГОСТ Р 59602-2021 в пункте 5.2.3.2 прямо описывает два равнодопустимых варианта, и выбирать между ними может проектировщик или заказчик.

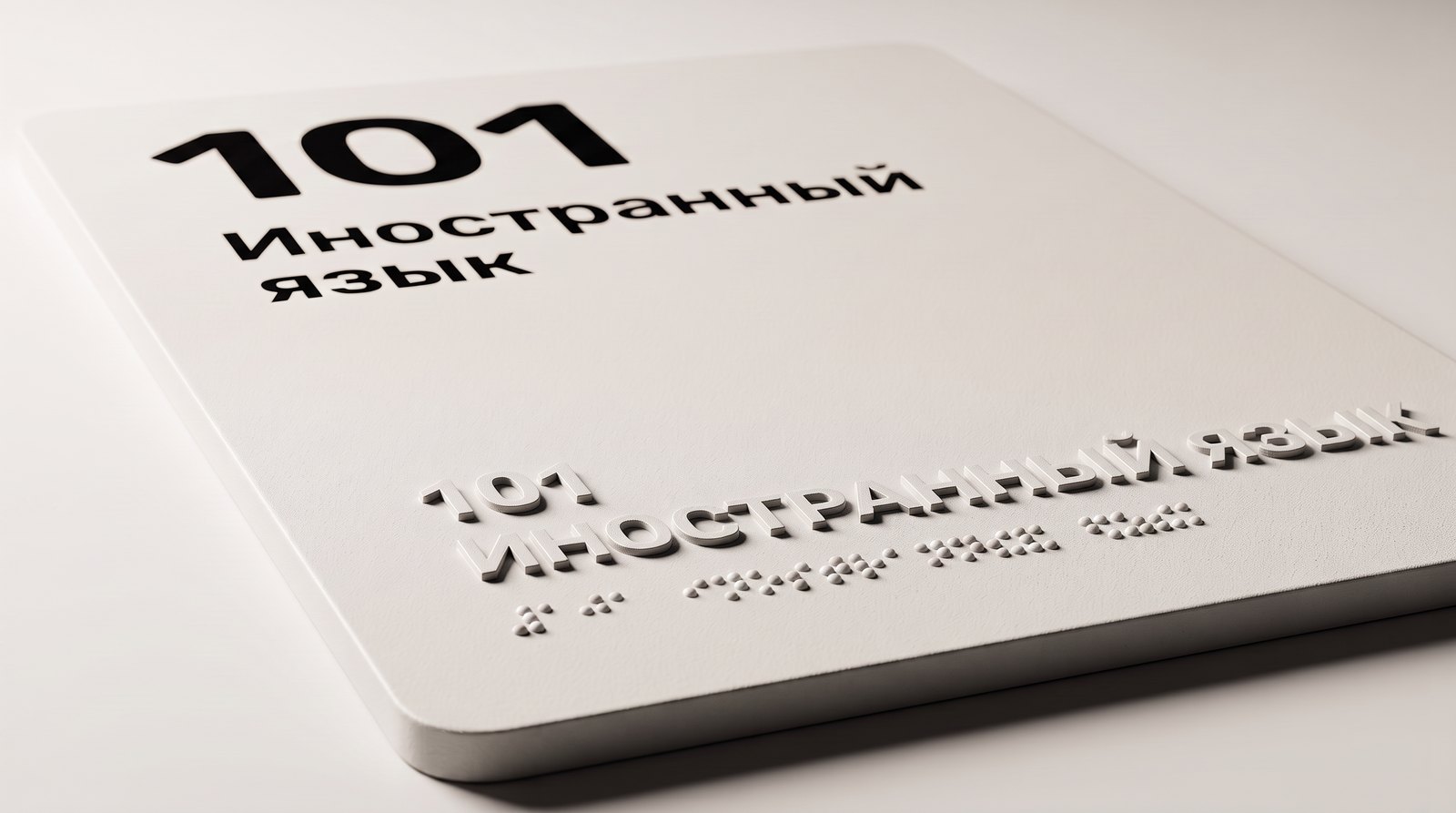

Вариант 1 — трёхшрифтовой.
Визуальную нагрузку несёт плоскопечатный текст: контрастный фону, смешанным набором — слово с привычным силуэтом читается быстрее. Под ним дублирующий рельефно-линейный шрифт (РЛШ), ещё ниже — Брайль. РЛШ и Брайль при этом выполняют прозрачными или в цвет подложки.

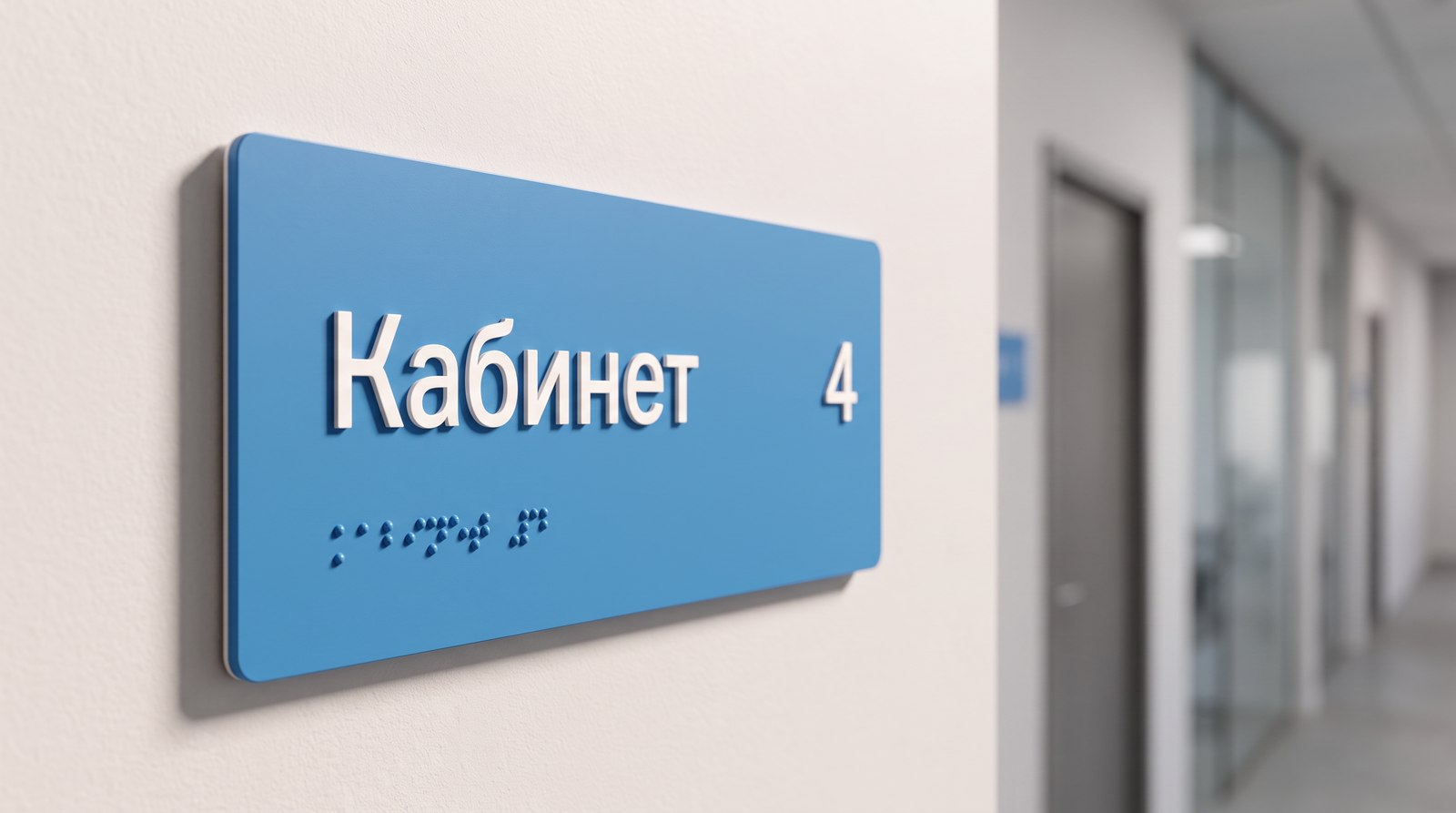

Вариант 2 — двухшрифтовой.
Плоскопечатного слоя нет, его роль берёт на себя РЛШ: прописные буквы, контрастные по отношению к фону, работающие сразу и как визуальный, и как тактильный элемент. Ниже — Брайль, снова прозрачный или в цвет фона. Ради читаемости глазами здесь разрешено поднять высоту букв до 50 мм.

Трёхшрифтовой лучше читается слабовидящими: смешанный набор даёт более комфортный текст. Двухшрифтовой компактнее и дешевле, но весь видимый текст на нём — прописными буквами.

Ответ зависит от того, есть ли на табличке плоскопечатный текст.

Сам по себе цвет рельефа — рекомендация. И ГОСТ Р 59602-2021, и ГОСТ Р 51671-2020 говорят о нём словами «следует» и «рекомендуется». Табличка с контрастным рельефом и без печатного слоя нормы не нарушает.

Но в связке с плоскопечатным текстом это становится обязательным. Пункт 4.2.1.3 сформулирован не как пожелание по цвету, а как условие допустимости самой комбинации: плоскопечатный шрифт применяется совместно с рельефно-линейным только в случае, если знаки РЛШ выполнены прозрачными или в цвет фона.

Именно поэтому вариантов компоновки два, а не четыре: связка «контрастный РЛШ + плоскопечатный текст» отсекается этим пунктом.

Правило, которое снимает вопрос: контрастным делают только тот слой, который работает на глаз. Рельефно-линейный шрифт работать на глаз может — в двухшрифтовой табличке он этим и занимается, потому и контрастный. В трёхшрифтовой визуальную работу уже выполняет плоскопечатный текст, и РЛШ уходит в прозрачный.

А Брайль на глаз не работает никогда. Поэтому в обоих вариантах стандарт оставляет его прозрачным или в цвет фона: контрастные точки не добавляют читаемости никому, зато мешают всем. Стандарт прямо относит их к «зашумленности» носителя — к избыточным элементам, затрудняющим восприятие основной информации.

Порядок элементов сверху вниз стандарт задаёт жёстко: плоскопечатный шрифт, под ним рельефно-линейный, ниже всех — Брайль. Обратный порядок допускается только для табличек на поручнях.

Ключевые цифры для макета:

Цифру контраста часто путают. 70 % — это норма для информации о потенциальной опасности; табличка с номером кабинета к ней не относится, для неё действует 65 % (ГОСТ Р 51671-2020).

Ещё одна деталь, которую забывают в макетах: 20 мм охранного поля отсчитываются со всех сторон, включая низ. Строку Брайля нельзя прижимать к краю плашки — пальцу нужно место, чтобы зайти на строку и сойти с неё.

РЛШ набирают только прописными буквами — это не стилистическое решение, а норма. Остальные пропорции стандарт привязывает к высоте h прописной буквы:

Оптимальная длина строки — 25–40 знаков. Все рельефные знаки выполняют со скруглёнными гранями: острая кромка при чтении пальцем травмоопасна.

Брайль на табличке выполняют по ГОСТ Р 56832. Для крупного шрифта диаметр основания точки — 1,4–1,5 мм, высота точки — 0,5–0,7 мм от поверхности подложки. Точки делают прозрачными или в цвет подложки, чтобы не создавать «зашумленность» для слабовидящих.

Между нижней границей рельефного текста и строкой Брайля оставляют зазор. В ГОСТ Р 51671-2020 на компоновочном рисунке таблички у двери этот зазор показан равным 10 мм — на это значение и ориентируются в производстве. Прямой нормой «ровно 10 мм» он не является: в тексте стандартов величина 10 мм закреплена как минимальная для обозначения номера этажа у лифта. Практика взяла её как рабочую и для дверных табличек.

Место установки описано в СП 59.13330.2020, пункт 6.5.9, и оно не оставляет свободы:

ГОСТ Р 59602-2021 задаёт диапазон высоты уже — от 1,4 до 1,6 м. Противоречия здесь нет: диапазон ГОСТа целиком попадает внутрь диапазона СП. Рекомендуем закладывать 1,4–1,6 м — так макет соответствует обоим документам сразу, и вопросов при приёмке не возникает.

К табличке нужно обеспечить подход вплотную — на 0,08 м. Мешать не должны выступающие элементы стен, декор, мебель и мусорные корзины. И ещё требование, которое чаще всего проваливают на объекте: высота и отступ от двери должны быть одинаковыми по всему зданию. Незрячий находит табличку рукой по привычной траектории — если на каждом этаже она на своей высоте, система перестаёт работать.

Отдельно про саму дверь: таблички нельзя вешать на дверное полотно. Исключение одно — редко открываемая нерабочая створка двустворчатой двери. Причина простая: если дверь откроют изнутри в момент, когда человек читает табличку пальцами, он получит удар.

Для нестандартных дверей — прилегающих к стене, открывающихся наружу, расположенных в углу — ГОСТ Р 51671-2020 задаёт свои схемы выноса таблички на соседнюю стену. Это тема монтажа, и разбирать её здесь мы не будем.

Табличка на двери. Самая частая и самая грубая. Выглядит аккуратно, нормам противоречит прямо.

Не та сторона. Табличку вешают со стороны петель — «чтобы не мешала». Человек ведёт рукой от ручки и ничего не находит.

Разнобой по высоте. На одном этаже 1,45 м, на другом 1,6 м. Формально каждая в допуске, система навигации не работает.

Контрастный РЛШ поверх плоскопечатного текста. Смешение двух вариантов в один — стандартом такое сочетание не предусмотрено.

Брайль вплотную к краю. Охранное поле 20 мм съедают ради компактности, и строка становится неудобной для чтения. Туда же — рельефные буквы ниже 12 мм: пальцем они не распознаются.

Табличку загородили. Норма соблюдена в макете, а на объекте под ней стоит кулер или тумба, и подойти на 0,08 м невозможно.

Начинайте не с макета, а с перечня помещений: номер, название, тип таблички. Так вы сразу увидите длинные названия, под которые придётся снижать кегль или уходить в две строки.

Для коротких обозначений («Кабинет 210», «Бухгалтерия») удобнее двухшрифтовой вариант. Для длинных названий и для медучреждений, где важна скорость чтения глазами, лучше трёхшрифтовой. По материалам базовое решение — ПВХ 3 мм; для помещений с влажной уборкой и дезинфекцией берите полистирол или композит.

И заранее решите вопрос со сменяемостью: если в кабинете меняются сотрудники, не выносите фамилию на тактильную часть — делайте её сменной вставкой, а рельеф и Брайль оставляйте под номером и назначением помещения.

Обязательны три вещи: рельефный текст, продублированный Брайлем; размещение на стене со стороны ручки на высоте 1,4–1,6 м с отступом 0,1 м от проёма; свободный подход к табличке на 0,08 м.

В макете проверьте четыре параметра — высоту букв РЛШ (12–27 мм, до 50 мм в двухшрифтовом варианте), высоту рельефа (не менее 0,8 мм), охранное поле 20 мм со всех сторон, контраст не менее 65 % — и определитесь с вариантом компоновки до начала работы: трёхшрифтовой и двухшрифтовой одинаково законны, но смешивать их нельзя.
