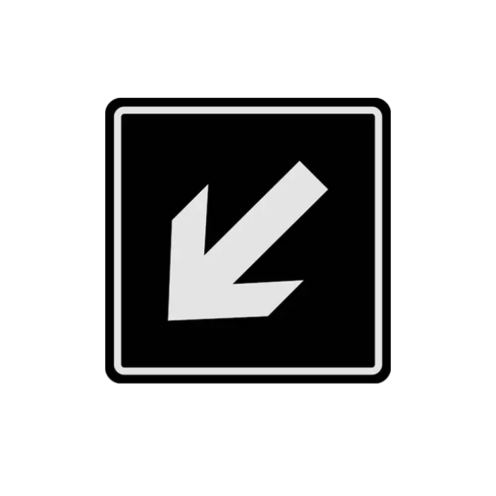

Знак «Указатель направления движения — стрелка вниз-влево» — белый на чёрном, ГОСТ Р 52131-2019
Знак «Указатель направления движения — стрелка вниз-влево» в исполнении «белое изображение и белая рамка на чёрном фоне» — один из допустимых по ГОСТ Р 52131-2019 (п. 4.3.4) цветовых вариантов сервисного знака. Используется для обозначения диагонального маршрута — движения вниз и налево, когда путь идёт под углом к посетителю. ПВХ 3 мм, размеры 100×100, 150×150 и 200×200 мм.
Белая стрелка вниз-влево на чёрном: для каких объектов и навигационных систем
Когда маршрут на объекте уходит по диагонали — к пандусу, на нижний уровень парковки, в переход под углом — прямая горизонтальная или вертикальная стрелка не передаёт направление точно. Именно для таких случаев существуют знаки указывающие направление движения с диагональными стрелками. Этот знак обозначает движение вниз и влево.
Исполнение «белое изображение и белая рамка на чёрном фоне» — второй монохромный вариант, который ГОСТ Р 52131-2019 в п. 4.3.4 прямо допускает для сервисных знаков. Он хорошо читается там, где светлые стены и светлая навигация сливаются с фоном: тёмный фон знака сам по себе создаёт акцент без дополнительного обрамления. Такое решение часто выбирают проектировщики, которые строят навигацию как единую монохромную систему: все указатели выдержаны в одном ключе, синий цвет в схему не вписывается.
Если на объекте принят другой цветовой код, тот же визуальный знак ГОСТ 52131-2019 доступен в альтернативных вариантах: чёрное изображение на белом фоне — для светлых интерьеров с тёмными акцентами, и синий вариант знака указателя направления — универсальное решение для большинства объектов.
Характеристики: размеры, материал, цветовой вариант
- плоскостной визуальный знак — без рельефа и шрифта Брайля; в отличие от тактильной пиктограммы 150х150, этот знак предназначен только для зрительного восприятия;
- белое изображение и белая рамка на чёрном фоне, ширина рамки — 0,03 от стороны квадрата;
- материал: ПВХ 3 мм;
- размеры: 100×100 мм — 300 ₽, 150×150 мм — 450 ₽, 200×200 мм — 550 ₽;
- внутри зданий — размер от 150 до 200 мм; перед входом — от 150 до 250 мм; в транспорте — от 100 до 150 мм;
- норматив: ГОСТ Р 52131-2019, п. 4.3.4.
Часто задаваемые вопросы
Оба варианта допустимы по ГОСТ Р 52131-2019 для сервисных знаков. Разница — в читаемости на конкретной стене: белое изображение на чёрном фоне лучше работает на светлых поверхностях, где тёмный фон знака сразу привлекает взгляд. Чёрное на белом, напротив, эффективнее на тёмном фоне. Выбор определяется дизайн-кодом навигации объекта.
Когда маршрут уходит одновременно вниз и в сторону — например, к пандусу, который расположен не прямо впереди, а наискосок. Прямая стрелка в таких ситуациях вводит в заблуждение. Знак «указатель направления движения — стрелка вниз-влево» точно передаёт диагональный вектор движения.
Да. ГОСТ Р 52131-2019 в п. 4.3.4 прямо перечисляет допустимые цветовые варианты для сервисных знаков: синее на белом, чёрное на белом и белое на чёрном. Исполнение «белое изображение и белая рамка на чёрном фоне» полностью соответствует стандарту.
Нет. ГОСТ Р 52131-2019 прямо запрещает размещение визуальных и тактильно-визуальных сервисных знаков на дверных полотнах. Знак устанавливают на стене — рядом с обозначаемым объектом или зоной, в одну линию с остальными указателями навигации.
Внутри здания — от 150 до 200 мм, перед входом в здание — от 150 до 250 мм. Для транспортных средств (вагоны, самолёты, суда) — от 100 до 150 мм. Главное требование: все знаки, стоящие рядом в одной навигационной линии, должны быть одного размера.
