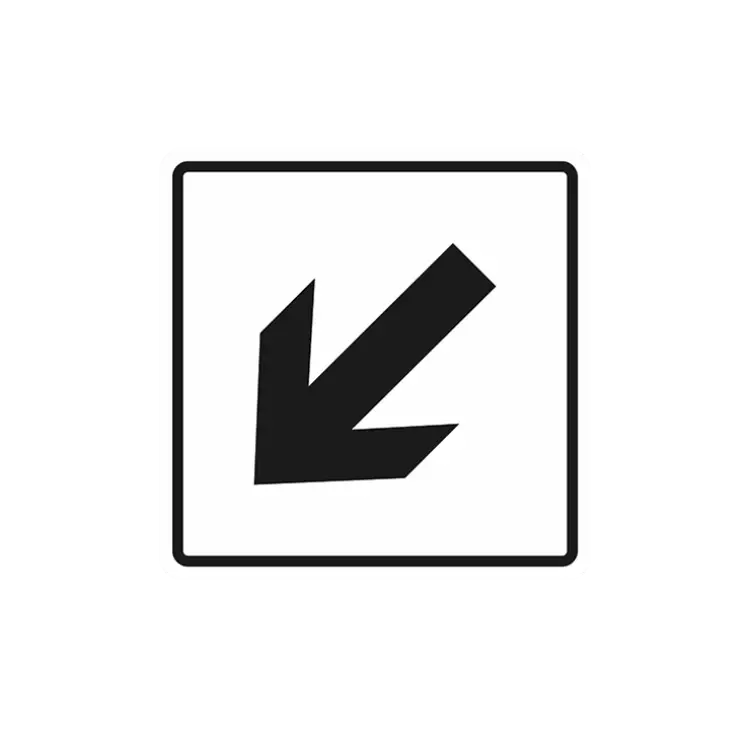

Знак «Указатель направления движения — стрелка вниз-влево» — чёрный на белом, ГОСТ Р 52131-2019
Знак «Указатель направления движения — стрелка вниз-влево» в исполнении «чёрное изображение и чёрная рамка на белом фоне» — допустимый по ГОСТ Р 52131-2019 (п. 4.3.4) монохромный вариант сервисного знака для обозначения диагонального маршрута: движение вниз и налево, когда путь идёт под углом к посетителю. ПВХ 3 мм, размеры 100×100, 150×150 и 200×200 мм.
Стрелка вниз-влево в монохроме: когда маршрут и стиль навигации должны совпасть
Среди знаков указывающих направление движения этот — для нестандартных маршрутов: диагональный спуск или поворот налево-вниз там, где путь к доступной зоне идёт не прямо и не по горизонтали. Пиктограмма и рамка выполнены чёрным по белому — второй из двух монохромных вариантов, которые ГОСТ Р 52131-2019 разрешает для сервисных знаков наравне с синим.
Монохромное исполнение востребовано там, где синий цвет нарушил бы единство навигационной системы объекта. Это типично для паркингов, вокзалов, многоуровневых холлов с графичным интерьером: когда дизайнер выстроил цельную чёрно-белую систему указателей, а знаки доступной среды нужно встроить в неё, не создавая цветового «пятна». Пиктограмма для дизайн-кода навигации в таком случае должна соответствовать общему решению — и этот знак справляется с задачей.
Если на вашем объекте используется обратная схема — светлые стены и тёмные конструкции, — рассмотрите исполнение с белым изображением на чёрном фоне: оно лучше читается на светлых поверхностях. Для объектов, где цветовой код навигации не ограничен, доступен синий вариант знака стрелки вниз-влево — универсальное решение для большинства объектов.
Параметры и цветовые варианты знака
- плоскостной визуальный знак — без рельефа и шрифта Брайля; тактильная пиктограмма 150х150 и других размеров выпускается отдельно в тактильно-визуальном исполнении;
- чёрное изображение и чёрная рамка на белом фоне; ширина рамки — 0,03 от стороны квадрата;
- материал: ПВХ 3 мм; размеры: 100×100 мм — 300 ₽, 150×150 мм — 450 ₽, 200×200 мм — 550 ₽;
- цветовые варианты по ГОСТ Р 52131-2019: синий на белом, чёрный на белом, белый на чёрном;
- знаки, размещаемые рядом, должны быть одного размера.
Часто задаваемые вопросы
Направлением: стрелка влево указывает горизонтальный маршрут, стрелка вниз-влево — диагональный, когда путь одновременно идёт вниз и налево. Это важно на пандусах, многоуровневых переходах и в паркингах, где маршрут к доступной зоне не совпадает ни с одной из основных сторон.
Да. ГОСТ Р 52131-2019 (п. 4.3.4) прямо допускает для сервисных знаков, в том числе указателей направления движения, монохромный вариант: чёрное изображение и чёрная рамка на белом фоне. Это полноценная альтернатива синему, а не временное решение.
Технически — да, они относятся к разным типам: знаки доступности (коляска, слух, зрение) выполняются только синими, а сервисные и указатели направления допускают монохром. На практике лучше придерживаться единого цветового решения для всей навигационной системы объекта, чтобы не создавать путаницы у посетителей.
На стене у начала диагонального маршрута — перед пандусом, переходом или спуском, ведущим к доступной зоне. Размещение на дверном полотне не допускается. Знак должен стоять в одну линию с остальными указателями того же размера.
Внутри здания — от 150 до 200 мм. Перед входом в здание или сооружение — от 150 до 250 мм. Для транспортных средств (вагоны, суда) — от 100 до 150 мм. Главное: все знаки, стоящие рядом в одной навигационной группе, должны быть одного размера.
